Trong thế giới công nghệ thông tin ngày càng phát triển, mỗi thành phần của máy tính đều đóng vai trò thiết yếu để đảm bảo hệ thống hoạt động trơn tru và hiệu quả. Một trong những khái niệm cơ bản nhưng vô cùng quan trọng mà người dùng, từ những người mới bắt đầu cho đến các chuyên gia, cần phải nắm rõ chính là bus trong máy tính là gì. Bài viết này của maytinhgiaphat.vn sẽ cung cấp cái nhìn toàn diện về bus, từ định nghĩa cơ bản, các đặc điểm kỹ thuật, cho đến phân loại và ứng dụng của chúng trong các hệ thống máy tính hiện đại, giúp bạn đọc có thể hiểu rõ hơn về cách máy tính của mình vận hành.

Table of Contents

Bus Trong Máy Tính Là Gì?

Bus trong máy tính là gì? Nó có thể được hiểu như một hệ thống “đường cao tốc” kỹ thuật số bên trong máy tính, chịu trách nhiệm truyền tải dữ liệu, tín hiệu điều khiển và địa chỉ giữa các thành phần khác nhau của hệ thống. Khác với việc mỗi linh kiện kết nối trực tiếp với nhau, bus cung cấp một kênh truyền thông chung, giúp giảm thiểu sự phức tạp của hệ thống dây dẫn và cho phép nhiều thiết bị chia sẻ cùng một đường truyền.

Cụ thể, bus bao gồm nhiều dây dẫn điện được gắn trên bo mạch chủ. Trên những dây dẫn này là các đầu cuối đầu ra được sắp xếp và đặt cách nhau ở một khoảng cách xác định, cho phép cắm các bảng I/O (Input/Output) hoặc bảng bộ nhớ (ví dụ như RAM, card đồ họa). Một ví dụ điển hình là bus truyền dữ liệu giữa CPU (Bộ xử lý trung tâm) và bộ nhớ hệ thống (RAM) thông qua bo mạch chủ. Nhờ có bus, CPU có thể nhanh chóng truy cập dữ liệu từ RAM hoặc gửi dữ liệu đến các thiết bị ngoại vi, tạo nên sự “giao tiếp” linh hoạt và tốc độ cao trong mọi hoạt động của máy tính.

Việc hiểu rõ về bus không chỉ giúp người dùng nắm bắt được nguyên lý hoạt động của máy tính mà còn hỗ trợ đắc lực trong việc lựa chọn, nâng cấp và tối ưu hóa hiệu suất hệ thống. Một hệ thống bus được thiết kế tốt sẽ đảm bảo luồng dữ liệu thông suốt, tối ưu hóa tốc độ xử lý và giảm thiểu tình trạng nghẽn cổ chai, từ đó nâng cao trải nghiệm sử dụng máy tính.

Bus trong máy tính là gì

Đặc Điểm Nổi Bật Của Hệ Thống Bus Trong Máy Tính

Để hiểu sâu hơn về tầm quan trọng của bus, chúng ta cần tìm hiểu về những đặc điểm kỹ thuật cốt lõi định hình hiệu suất của nó. Các đặc điểm này không chỉ quyết định lượng thông tin có thể truyền tải mà còn ảnh hưởng trực tiếp đến tốc độ và hiệu quả của toàn bộ hệ thống. Hai yếu tố chính cần được quan tâm là độ rộng bus và tần số bus.

Xem Thêm Bài Viết:

Đầu tiên, độ rộng bus là một chỉ số quan trọng, biểu thị lượng thông tin mà bus có thể truyền tải đồng thời trong một chu kỳ. Con số này được tính bằng bit và tương ứng với số lượng đường dẫn vật lý mà dữ liệu được gửi cùng một lúc. Ví dụ, một bus có 32 đường dây có khả năng truyền song song 32 bit dữ liệu. Độ rộng bus càng lớn, khả năng truyền tải dữ liệu càng cao, dẫn đến hiệu suất xử lý được cải thiện đáng kể. Các bus hiện đại thường có độ rộng 64 bit, thậm chí 128 bit, cho phép truyền tải lượng dữ liệu khổng lồ trong một khoảnh khắc.

Thứ hai, tần số bus (hay tốc độ bus) được biểu thị bằng Hertz (Hz), cho biết số lượng gói dữ liệu được gửi hoặc nhận mỗi giây. Mỗi lần dữ liệu được truyền đi hoặc tiếp nhận được gọi là một chu kỳ. Tần số bus càng cao, dữ liệu được truyền đi càng nhanh, giảm thiểu thời gian chờ đợi cho các thành phần khác của hệ thống. Tốc độ của bus phụ thuộc trực tiếp vào tần số này; một bus 133 MHz có nghĩa là nó thực hiện 133 triệu chu kỳ truyền tải mỗi giây.

Bằng cách kết hợp hai đặc điểm này, chúng ta có thể xác định tốc độ truyền tối đa (bandwidth hay băng thông) của bus, tức là lượng dữ liệu mà nó có thể truyền trong một đơn vị thời gian. Công thức tính băng thông là: Độ rộng bus (bit) Tần số bus (Hz). Ví dụ, một bus có độ rộng 16 bit và tần số 133 MHz sẽ có tốc độ truyền tối đa là 16 133 10^6 = 2128 10^6 bit/giây, tương đương khoảng 266 MB/giây. Việc hiểu rõ cách các đặc điểm này tác động lẫn nhau là chìa khóa để đánh giá và tối ưu hóa hiệu suất của hệ thống bus.

Hệ thống bus trong máy tính

Bus Của RAM Là Gì? Tìm Hiểu Sâu Về Tốc Độ Và Băng Thông

Khi nói đến hiệu suất của máy tính, ngoài CPU, RAM (Random Access Memory) là một thành phần không thể không nhắc đến. Và một yếu tố quan trọng quyết định tốc độ của RAM chính là bus của RAM hay bus RAM. Vậy, bus của RAM là gì và nó ảnh hưởng như thế nào đến hiệu năng tổng thể của hệ thống?

Bus RAM được hiểu là kích thước kênh truyền dữ liệu nội bộ của RAM. Nói một cách đơn giản, nó là con đường mà dữ liệu di chuyển từ các mô-đun RAM đến bộ điều khiển bộ nhớ của CPU. Bus RAM càng lớn (tức là tần số bus càng cao), lưu lượng dữ liệu mà RAM có thể xử lý trong một đơn vị thời gian càng nhiều, trực tiếp ảnh hưởng đến tốc độ truy xuất dữ liệu của hệ thống.

Để định lượng hiệu suất của bus RAM, chúng ta sử dụng công thức tính băng thông bộ nhớ (Bandwidth):
Bandwidth = (Bus Speed × Bus Width) / 8

Trong đó:

Bandwidth (Băng thông bộ nhớ): Là lượng dữ liệu mà RAM có thể đọc hoặc ghi trong một giây, thường được đo bằng MB/s hoặc GB/s. Đây là chỉ số lý thuyết về tốc độ truyền dữ liệu tối đa của RAM. Trên thực tế, băng thông thường nhỏ hơn hoặc không thể vượt quá giá trị lý thuyết này do các yếu tố như độ trễ (latency) và các giới hạn khác của hệ thống.
Bus Speed (Tốc độ Bus RAM): Là tần số hoạt động của RAM, biểu thị số chu kỳ dữ liệu mà RAM có thể thực hiện trong một giây, được đo bằng MHz (Megahertz). Ví dụ, RAM DDR4-3200 có Bus Speed là 3200 MHz.
Bus Width (Độ rộng Bus): Là số lượng bit dữ liệu mà RAM có thể truyền tải đồng thời trong một chu kỳ. Với các loại RAM phổ biến hiện nay như DDR, DDR2, DDR3, DDR4 và DDR5, độ rộng Bus được cố định ở mức 64 bit trên mỗi kênh.

Ví dụ, với một thanh RAM DDR4 có tần số bus là 2133 MHz, băng thông lý thuyết sẽ được tính như sau:
Bandwidth = (2133 MHz × 64 bit) / 8 = 17064 MB/s
Tương đương khoảng 16.66 GB/s. Điều này có nghĩa là thanh RAM này có thể truyền tải khoảng 16.66 Gigabyte dữ liệu mỗi giây.

Một khái niệm quan trọng khác liên quan đến bus RAM là Dual Channel (kênh đôi) hoặc Quad Channel (kênh bốn). Khi sử dụng hai hoặc nhiều thanh RAM cùng loại và dung lượng ở chế độ Dual Channel, hệ thống sẽ tăng gấp đôi (hoặc gấp bốn) khả năng truy cập dữ liệu đồng thời, nhờ vào việc sử dụng song song các kênh bộ nhớ. Mặc dù bus RAM của từng thanh vẫn giữ nguyên (ví dụ, vẫn là 2133 MHz), nhưng tổng băng thông của hệ thống sẽ được nhân đôi, giúp cải thiện đáng kể hiệu suất trong các tác vụ yêu cầu băng thông bộ nhớ cao như chơi game, chỉnh sửa video hay chạy các ứng dụng nặng.

Việc lựa chọn RAM với tần số bus phù hợp với bo mạch chủ và CPU là cực kỳ quan trọng để đảm bảo hiệu suất tối ưu cho hệ thống máy tính của bạn.

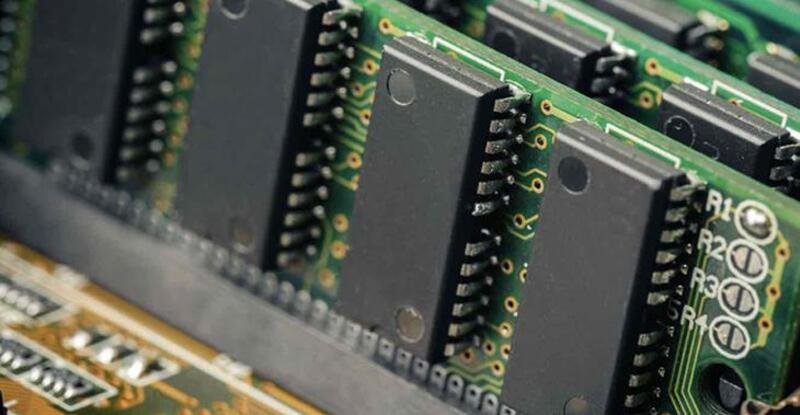

Bus của RAM là gìRAM 8GB DDR4 Adata ECC bus

Phân Loại Hệ Thống Bus Trong Máy Tính: Cơ Chế Hoạt Động

Hệ thống bus trong máy tính không chỉ đơn thuần là các đường dẫn, mà còn được phân loại dựa trên cấu trúc, cơ chế hoạt động và vai trò của các thiết bị kết nối. Việc phân loại này giúp chúng ta hiểu rõ hơn về cách dữ liệu được truyền tải và quản lý trong các môi trường khác nhau của máy tính.

Bus có thể được chia thành hai loại chính dựa trên cấu trúc truyền tải: bus song song và bus nối tiếp. Bus song song truyền nhiều bit dữ liệu cùng lúc trên các đường dây riêng biệt, cho tốc độ cao nhưng đòi hỏi nhiều dây dẫn và dễ bị nhiễu ở khoảng cách xa. Ngược lại, bus nối tiếp truyền từng bit dữ liệu một cách tuần tự trên một hoặc ít đường dây, đơn giản hơn, ít nhiễu hơn và phù hợp cho khoảng cách dài, mặc dù tốc độ thô ban đầu có thể thấp hơn. Tuy nhiên, với công nghệ hiện đại, các bus nối tiếp như PCI Express đã đạt được tốc độ vượt trội so với bus song song truyền thống.

Dựa trên vị trí và chức năng, bus còn được chia thành bus bên trong (cục bộ) và bus bên ngoài (bus mở rộng). Bus bên trong là những đường dẫn kết nối các thành phần cốt lõi trên bo mạch chủ, như CPU, RAM và chipset. Bus bên ngoài là các giao diện cho phép kết nối các thiết bị ngoại vi hoặc card mở rộng, như USB, SATA hay các khe cắm mở rộng như PCIe.

Ngoài ra, tùy thuộc vào vai trò của các thiết bị được kết nối với hệ thống bus, chúng còn được chia thành ba nhóm chính:

Đầu ra (Output): Các thiết bị này cung cấp dữ liệu cho hệ thống bus. Ví dụ như CPU gửi dữ liệu cần lưu trữ vào RAM.
Đầu vào (Input): Các thiết bị này nhận dữ liệu từ bus. Ví dụ như RAM nhận dữ liệu từ CPU để lưu trữ.
Vào/Ra (In/Out): Các thiết bị có thể vừa gửi vừa nhận dữ liệu. Hầu hết các thiết bị ngoại vi như ổ cứng, card mạng, hoặc bộ điều khiển thiết bị đều thuộc nhóm này.

Mỗi loại bus trong hệ thống máy tính đều có mục đích riêng biệt, được thiết kế để tối ưu hóa việc truyền tải dữ liệu cho các loại linh kiện và chức năng cụ thể.

Bus Hệ Thống (System Bus)

Bus hệ thống là xương sống của mọi máy tính, chịu trách nhiệm kết nối các thành phần quan trọng nhất như CPU, bộ nhớ chính (RAM) và các thiết bị I/O cơ bản thông qua chipset. Vì có rất nhiều bộ phận và khối riêng lẻ bên trong chip và trên bo mạch chủ, việc tạo ra các đường nối trực tiếp giữa tất cả các thành phần là không khả thi và sẽ dẫn đến một mạng lưới dây dẫn vô cùng phức tạp. Thay vào đó, một hệ thống đường dẫn chung được hình thành, cho phép tất cả các đầu vào/đầu ra của các khối riêng lẻ kết nối vào một “đường cao tốc” dữ liệu duy nhất – chính là bus hệ thống.

Trong hoạt động của bus hệ thống, các thiết bị kết nối được phân loại thành hai vai trò: chủ (master) và nô lệ (slave). Thiết bị chủ là thiết bị chủ động khởi tạo và điều khiển quá trình giao tiếp trên bus, gửi yêu cầu dữ liệu hoặc lệnh đến các thiết bị khác. Ngược lại, thiết bị nô lệ là thiết bị thụ động, chỉ phản hồi các yêu cầu từ thiết bị chủ.

Ví dụ, khi CPU hướng dẫn bộ điều khiển ổ đĩa đọc hoặc ghi một phần dữ liệu, CPU đóng vai trò là chủ, và bộ điều khiển ổ đĩa là nô lệ. Tuy nhiên, trong một tình huống khác, nếu bộ điều khiển ổ đĩa cần hướng dẫn bộ nhớ nhận dữ liệu để lưu trữ, thì trong giao tiếp đó, bộ điều khiển ổ đĩa sẽ đóng vai trò là chủ. Sự phân chia vai trò master-slave giúp quản lý luồng dữ liệu một cách có trật tự và hiệu quả, đảm bảo rằng chỉ một thiết bị chủ tại một thời điểm có thể kiểm soát bus để tránh xung đột dữ liệu.

Cơ chế điều khiển và phân bổ quyền sử dụng bus (bus arbitration) là một phần không thể thiếu để quản lý các yêu cầu từ nhiều thiết bị chủ khác nhau, đảm bảo rằng bus được sử dụng tối ưu và không bị tắc nghẽn. Điều này thể hiện sự phức tạp và tinh vi trong thiết kế kiến trúc bus hiện đại.

Bus Driver và Bus Receiver

Trong các hệ thống máy tính phức tạp, đặc biệt là khi bus dài hoặc có nhiều thiết bị kết nối, tín hiệu điện truyền qua bus có thể bị suy yếu hoặc bị nhiễu. Để đảm bảo tính toàn vẹn và độ tin cậy của tín hiệu, các thành phần đặc biệt được sử dụng: Bus Driver và Bus Receiver.

Bus Driver (hay trình điều khiển bus) là một con chip được sử dụng bởi hầu hết các thiết bị chủ khi kết nối với bus. Chức năng chính của Bus Driver là khuếch đại tín hiệu điện từ thiết bị chủ trước khi đưa vào bus. Về cơ bản, nó hoạt động như một bộ khuếch đại đệm, tăng cường cường độ dòng điện của tín hiệu để đảm bảo rằng tín hiệu đủ mạnh để truyền đi trên toàn bộ chiều dài của bus và được nhận diện rõ ràng bởi tất cả các thiết bị kết nối. Điều này giúp khắc phục vấn đề suy hao tín hiệu do trở kháng của dây dẫn và số lượng thiết bị tải trên bus.

Ngược lại, Bus Receiver (hay bộ nhận bus) là con chip mà hầu hết các thiết bị nô lệ sử dụng để kết nối với bus. Nhiệm vụ của nó là nhận tín hiệu từ bus và “làm sạch” chúng trước khi chuyển đến thiết bị nô lệ. Bus Receiver giúp lọc bỏ nhiễu và định hình lại tín hiệu bị biến dạng trong quá trình truyền tải, đảm bảo rằng thiết bị nô lệ nhận được tín hiệu rõ ràng và chính xác.

Sự kết hợp giữa Bus Driver và Bus Receiver là cực kỳ quan trọng để duy trì chất lượng tín hiệu trên bus, đặc biệt trong các hệ thống có tốc độ cao và nhiều thành phần. Chúng giúp tăng cường khả năng chống nhiễu, mở rộng phạm vi hoạt động của bus và đảm bảo rằng thông tin được truyền tải một cách đáng tin cậy giữa các thành phần khác nhau của máy tính. Thiếu vắng các bộ phận này, hiệu suất và tính ổn định của hệ thống bus sẽ bị ảnh hưởng nghiêm trọng.

Bus Đồng Bộ (Synchronous Bus)

Bus đồng bộ là một loại bus hoạt động dựa trên một tín hiệu đồng hồ (clock signal) chung, được tạo ra bởi một bộ tạo dao động tinh thể. Tín hiệu này thường ở dạng sóng vuông và có tần số cố định, thường nằm trong khoảng từ 5 MHz đến 50 MHz đối với các bus cũ hơn, nhưng có thể lên đến hàng gigahertz đối với các bus hiện đại như PCIe.

Điểm đặc trưng của bus đồng bộ là tất cả các hoạt động truyền tải dữ liệu trên bus đều được đồng bộ hóa với các chu kỳ của tín hiệu đồng hồ. Khi một thiết bị muốn gửi dữ liệu, nó sẽ chờ đến một cạnh xung cụ thể (cạnh lên hoặc cạnh xuống) của tín hiệu đồng hồ để thực hiện thao tác. Tương tự, thiết bị nhận cũng sẽ lấy mẫu dữ liệu tại một cạnh xung đồng hồ được xác định.

Ưu điểm chính của bus đồng bộ là sự đơn giản trong thiết kế và khả năng đạt được tốc độ truyền tải cao và ổn định. Vì tất cả các thành phần đều hoạt động theo một nhịp điệu chung, việc quản lý thời gian và luồng dữ liệu trở nên dễ dàng hơn, ít cần đến các giao thức phức tạp để xác nhận việc gửi/nhận. Điều này giúp tối ưu hóa hiệu suất và giảm độ trễ trong quá trình truyền tải dữ liệu.

Tuy nhiên, bus đồng bộ cũng có nhược điểm. Tốc độ của bus bị giới hạn bởi thiết bị chậm nhất trên bus; nếu có một thiết bị hoạt động chậm, toàn bộ bus sẽ phải điều chỉnh tốc độ theo nó để duy trì sự đồng bộ. Ngoài ra, việc duy trì tín hiệu đồng hồ ổn định trên một khoảng cách vật lý lớn có thể gặp khó khăn do nhiễu và độ trễ lan truyền, làm giảm hiệu suất ở các bus có độ dài lớn. Mặc dù vậy, với các cải tiến về công nghệ, bus đồng bộ vẫn là nền tảng cho hầu hết các kiến trúc bus hiệu năng cao hiện nay.

Bus Không Đồng Bộ (Asynchronous Bus)

Trái ngược với bus đồng bộ, bus không đồng bộ hoạt động mà không cần một tín hiệu đồng hồ chung để điều khiển thời gian. Thay vào đó, nó dựa vào một giao thức “bắt tay” (handshaking) giữa các thiết bị gửi và nhận để quản lý quá trình truyền tải dữ liệu. Thời gian của các thao tác trên bus không đồng bộ có thể dài tùy ý và khác nhau đối với từng cặp thiết bị giao tiếp.

Khi một thiết bị muốn gửi dữ liệu, nó sẽ gửi một tín hiệu “yêu cầu dữ liệu sẵn sàng” (Data Ready). Thiết bị nhận, sau khi nhận được dữ liệu, sẽ gửi lại một tín hiệu “dữ liệu đã nhận” (Data Acknowledge) để thông báo rằng nó đã sẵn sàng cho gói dữ liệu tiếp theo. Quá trình này lặp lại cho đến khi toàn bộ dữ liệu được truyền đi.

Ưu điểm nổi bật của bus không đồng bộ là tính linh hoạt cao. Mỗi thiết bị có thể hoạt động ở tốc độ riêng của mình mà không ảnh hưởng đến các thiết bị khác trên bus. Điều này đặc biệt hữu ích khi kết nối các thiết bị có tốc độ rất khác nhau, cho phép thiết bị chậm không làm chậm toàn bộ hệ thống bus. Hơn nữa, bus không đồng bộ ít nhạy cảm với các vấn đề về độ trễ tín hiệu và nhiễu trên các khoảng cách vật lý dài hơn, vì không cần phải duy trì sự đồng bộ thời gian nghiêm ngặt.

Tuy nhiên, nhược điểm chính của bus không đồng bộ là sự phức tạp trong thiết kế giao thức bắt tay và hiệu suất truyền tải thường chậm hơn so với bus đồng bộ ở cùng một công nghệ vật lý. Mỗi thao tác truyền tải dữ liệu yêu cầu nhiều bước tín hiệu xác nhận qua lại, dẫn đến overhead (chi phí phụ) và giảm thông lượng dữ liệu hiệu quả. Mặc dù vậy, bus không đồng bộ vẫn được sử dụng trong các tình huống mà tính linh hoạt và khả năng tương thích với nhiều tốc độ thiết bị là ưu tiên hàng đầu, chẳng hạn như trong một số giao tiếp I/O hoặc các hệ thống nhúng.

Các Loại Bus Trong Máy Tính Phổ Biến và Sự Phát Triển

Lịch sử phát triển của máy tính gắn liền với sự tiến hóa của các loại bus, từ những giao diện đơn giản ban đầu đến các kiến trúc phức tạp và tốc độ cao hiện nay. Mỗi loại bus được thiết kế để đáp ứng nhu cầu cụ thể tại thời điểm đó, và theo thời gian, những loại bus mới hơn, hiệu quả hơn đã ra đời để thay thế những công nghệ cũ. Việc tìm hiểu về các loại bus phổ biến giúp chúng ta nắm bắt được cách các thành phần trong máy tính đã và đang giao tiếp với nhau.

Bus Bộ Xử Lý (Front Side Bus – FSB)

Bus Bộ Xử Lý, hay còn được biết đến với cái tên quen thuộc là Front Side Bus (FSB), từng là một trong những bus quan trọng và nhanh nhất trong các hệ thống máy tính truyền thống dựa trên kiến trúc của Intel (trước khi xuất hiện Core i series) và AMD (trước kiến trúc Zen). FSB đóng vai trò trung tâm trong việc truyền tải thông tin giữa CPU và Northbridge của chipset trên bo mạch chủ. Northbridge sau đó sẽ điều khiển các thành phần tốc độ cao khác như RAM và khe cắm card đồ họa.

FSB về cơ bản là “cửa ngõ” chính cho CPU để truy cập vào bộ nhớ hệ thống và các thiết bị ngoại vi quan trọng khác. Tốc độ của FSB thường được đo bằng MHz, và nó có ảnh hưởng lớn đến hiệu suất tổng thể của máy tính, bởi vì mọi dữ liệu mà CPU cần xử lý từ RAM hoặc các thiết bị I/O đều phải đi qua FSB.

Tuy nhiên, với sự gia tăng về tốc độ của CPU và RAM, FSB đã trở thành một điểm nghẽn cổ chai. Việc tất cả dữ liệu phải đi qua Northbridge và sau đó qua FSB đã giới hạn khả năng mở rộng và hiệu suất của hệ thống. Để khắc phục hạn chế này, các kiến trúc CPU hiện đại đã chuyển sang các giao diện kết nối trực tiếp hơn, như Intel’s QuickPath Interconnect (QPI), Direct Media Interface (DMI), và AMD’s HyperTransport hay Infinity Fabric. Các giao diện này cho phép CPU giao tiếp trực tiếp với bộ nhớ và các thành phần khác mà không cần qua FSB truyền thống, từ đó loại bỏ điểm nghẽn và cải thiện đáng kể tốc độ truyền tải dữ liệu. Mặc dù FSB không còn phổ biến trong các hệ thống mới, nhưng nó vẫn là một phần quan trọng trong lịch sử kiến trúc máy tính.

Bus AGP (Accelerated Graphics Port)

Bus AGP (Accelerated Graphics Port) là một loại bus 32 bit chuyên dụng, được thiết kế đặc biệt cho card màn hình, ra đời vào cuối những năm 1990 để đáp ứng nhu cầu ngày càng cao của đồ họa 3D. Trước AGP, card đồ họa thường sử dụng bus PCI, nhưng băng thông của PCI không đủ để xử lý lượng dữ liệu texture và các tác vụ đồ họa phức tạp khác.

AGP được phát triển để cung cấp một kênh truyền dữ liệu tốc độ cao trực tiếp giữa card đồ họa và bộ nhớ hệ thống (RAM), bỏ qua bus PCI chung. Điều này cho phép card đồ họa truy cập trực tiếp vào RAM để lưu trữ texture lớn, thay vì phải dựa vào bộ nhớ riêng trên card (VRAM) vốn có giới hạn. AGP hoạt động ở các tốc độ khác nhau: AGP 1x (66 MHz), AGP 2x (133 MHz), AGP 4x (266 MHz), và AGP 8x (533 MHz), cho phép băng thông lý thuyết lên đến 2133 MB/s ở chế độ 8x.

Về mặt kiến trúc, khe cắm AGP thường kết nối trực tiếp với Northbridge (hoặc trung tâm điều khiển bộ nhớ) của chipset, đảm bảo đường truyền nhanh nhất có thể đến CPU và RAM. Nó xuất hiện dưới dạng một khe cắm duy nhất trên các bo mạch chủ hỗ trợ, thường có màu nâu sẫm để dễ phân biệt với các khe PCI màu trắng.

Tuy nhiên, mặc dù AGP đã tạo ra một bước nhảy vọt trong hiệu suất đồ họa máy tính vào thời điểm đó, nó cũng nhanh chóng đạt đến giới hạn của mình. Với sự phát triển không ngừng của công nghệ đồ họa, băng thông của AGP trở nên không đủ và kiến trúc song song của nó cũng gặp khó khăn trong việc mở rộng. Kết quả là, các hệ thống mới hơn đã chuyển sang sử dụng bus PCI Express, một giao diện nối tiếp có khả năng mở rộng băng thông linh hoạt hơn, dần dần thay thế hoàn toàn AGP trong tất cả các hệ thống máy tính hiện đại.

PCI-Express (Peripheral Component Interconnect Express)

PCI-Express (PCIe) là một trong những loại bus quan trọng và phổ biến nhất trong các hệ thống máy tính hiện đại, được xem là sự phát triển thế hệ thứ ba của PCI, bắt đầu xuất hiện rộng rãi vào giữa năm 2004. Khác biệt lớn nhất của PCIe so với các bus tiền nhiệm như PCI hay AGP là nó sử dụng kiến trúc nối tiếp điểm-tới-điểm (point-to-point) thay vì kiến trúc song song chia sẻ. Điều này giúp loại bỏ nhiều hạn chế về tốc độ và nhiễu của các bus cũ.

Mỗi thiết bị PCIe có một kết nối riêng biệt đến hub điều khiển (thường là Northbridge hoặc Southbridge, hoặc tích hợp trực tiếp vào CPU trong các kiến trúc mới hơn), tạo ra một “đường ống” truyền dữ liệu độc lập. Tốc độ của PCI Express được thể hiện qua số lượng làn (lanes) và thế hệ (generation). Một “làn” (x1) là một cặp đường truyền nối tiếp, cho phép dữ liệu truyền theo cả hai hướng đồng thời. Các khe cắm PCIe có thể có x1, x4, x8 hoặc x16 làn, với x16 là phổ biến nhất cho card đồ họa.

Tốc độ hiệu dụng của mỗi làn PCIe đã tăng đáng kể qua các thế hệ:

PCIe 1.0: Khoảng 250 MB/s mỗi làn theo mỗi hướng.
PCIe 2.0: Khoảng 500 MB/s mỗi làn theo mỗi hướng.
PCIe 3.0: Khoảng 985 MB/s mỗi làn theo mỗi hướng.
PCIe 4.0: Khoảng 1969 MB/s mỗi làn theo mỗi hướng.
PCIe 5.0: Khoảng 3938 MB/s mỗi làn theo mỗi hướng.
PCIe 6.0 và 7.0 đang trong giai đoạn phát triển, hứa hẹn tốc độ cao hơn nữa.

Điều này có nghĩa là một card đồ họa sử dụng khe cắm PCIe x16 thế hệ 4.0 có thể đạt băng thông lên tới 16 1969 MB/s = 31504 MB/s (tức khoảng 31.5 GB/s) theo mỗi hướng, một con số ấn tượng cho phép xử lý các tác vụ đồ họa và dữ liệu cực kỳ nặng.

PCIe đã trở thành tiêu chuẩn vàng cho hầu hết các thiết bị mở rộng trong máy tính, bao gồm card đồ họa, card mạng, card âm thanh, và đặc biệt là ổ cứng thể rắn NVMe (Non-Volatile Memory Express) hiệu suất cao, thay thế hoàn toàn các bus AGP và PCI cũ. Kiến trúc linh hoạt và khả năng mở rộng băng thông liên tục của PCIe đảm bảo nó sẽ tiếp tục là bus chủ đạo trong nhiều năm tới.

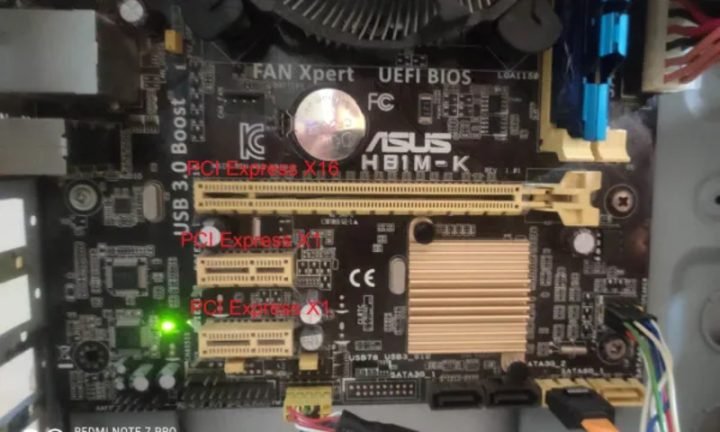

Bus PCI-Express là gì

Bus PCI (Peripheral Component Interconnect)

Bus PCI (Peripheral Component Interconnect) là một bus mở rộng đa dụng từng rất phổ biến trong các hệ thống máy tính từ giữa những năm 1990 đến đầu những năm 2000. Đây là một bus song song, ban đầu được thiết kế như một bus 32-bit hoạt động ở tần số 33 MHz trong hầu hết các hệ thống CPU Intel 486 và Pentium. Sau này, các phiên bản PCI 64-bit 66 MHz cũng xuất hiện, chủ yếu trong các máy trạm hoặc máy chủ yêu cầu băng thông cao hơn.

Bus PCI được tạo ra bởi trung tâm điều khiển I/O trong chipset (thường là Southbridge), đóng vai trò là một kênh giao tiếp chung cho nhiều thiết bị ngoại vi tốc độ cao. Các thiết bị này bao gồm bộ điều hợp SCSI (Small Computer System Interface), card mạng Ethernet, card âm thanh, và các card video (trước khi AGP ra đời). Người dùng có thể cắm trực tiếp các card mở rộng vào các khe cắm bus PCI, thường có màu trắng và được đánh số từ 4 đến 6 khe trên hầu hết các bo mạch chủ phổ thông.

Ưu điểm của PCI là khả năng cắm và chạy (Plug-and-Play), cho phép hệ điều hành tự động nhận diện và cấu hình các thiết bị mới. Nó cũng cung cấp băng thông cao hơn đáng kể so với người tiền nhiệm là ISA. Tuy nhiên, kiến trúc bus song song và chia sẻ của PCI có một số hạn chế. Khi nhiều thiết bị cố gắng truyền dữ liệu cùng lúc, hiệu suất có thể bị giảm do tình trạng tranh chấp băng thông. Tần số và độ rộng bus của PCI cũng có giới hạn nhất định, khiến nó không thể theo kịp tốc độ phát triển của CPU, GPU và các thiết bị lưu trữ.

Với sự ra đời của PCI-X (một phiên bản nâng cấp của PCI) và đặc biệt là PCI Express (PCIe) với kiến trúc nối tiếp và băng thông cao hơn, bus PCI dần trở nên lỗi thời và đã được thay thế hoàn toàn trong các hệ thống máy tính hiện đại. Mặc dù vậy, PCI vẫn là một cột mốc quan trọng trong lịch sử công nghệ máy tính, mở đường cho các tiêu chuẩn bus hiệu năng cao hơn sau này.

Bus ISA (Industry Standard Architecture)

Bus ISA (Industry Standard Architecture) là một trong những bus mở rộng đầu tiên và lâu đời nhất trong lịch sử máy tính cá nhân. Ban đầu, nó xuất hiện trên máy IBM PC với tên gọi bus 8-bit hoạt động ở 5 MHz. Sau đó, vào năm 1984, trên IBM PC/AT, ISA được nâng cấp lên phiên bản 16-bit hoạt động ở 8 MHz.

ISA là một bus song song, có độ rộng 16-bit và tần số 8 MHz, cho băng thông rất hạn chế. Mặc dù chậm, ISA lại rất phù hợp cho các thiết bị ngoại vi có tốc độ thấp hoặc các thiết bị cũ hơn mà không yêu cầu băng thông cao. Trong quá khứ, nó được sử dụng rộng rãi cho các bộ điều biến (modem) dạng cắm, card âm thanh, cổng song song (parallel port) và cổng nối tiếp (serial port), cũng như nhiều thiết bị ngoại vi tốc độ thấp khác. Các khe cắm ISA thường có màu đen hoặc nâu dài trên bo mạch chủ.

Ưu điểm của ISA là tính tương thích ngược và chi phí sản xuất thấp, khiến nó trở thành lựa chọn phổ biến trong nhiều thập kỷ. Tuy nhiên, nhược điểm về tốc độ đã khiến ISA không thể đáp ứng được nhu cầu của các thiết bị ngoại vi và ứng dụng hiện đại. Với sự phát triển của các bus nhanh hơn như PCI và sau đó là PCI Express, bus ISA dần trở nên lỗi thời.

Trong các hệ thống máy tính hiện đại, bus ISA không còn xuất hiện. Tuy nhiên, trong một số hệ thống cũ hơn hoặc các ứng dụng công nghiệp chuyên biệt vẫn có thể tìm thấy các khe cắm ISA để hỗ trợ các thiết bị phần cứng legacy (thế hệ cũ). Chip Super I/O, vốn điều khiển các cổng giao tiếp cơ bản như cổng nối tiếp, cổng song song, và cổng chuột/bàn phím PS/2, thường được kết nối với bus ISA trong các bo mạch chủ cũ hơn. Sự biến mất của ISA là minh chứng cho sự tiến bộ không ngừng của công nghệ bus trong việc nâng cao hiệu suất và khả năng mở rộng của máy tính.

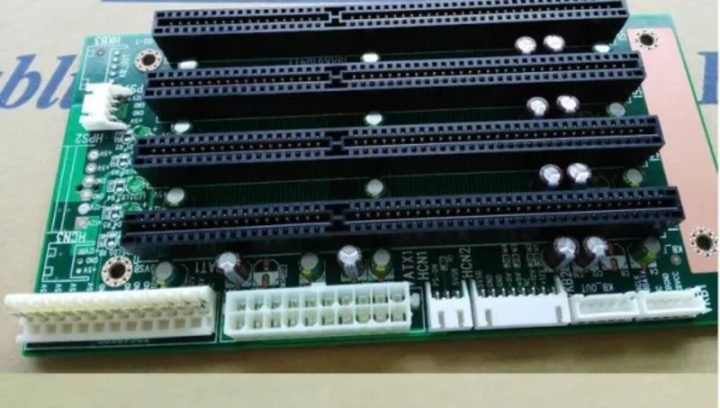

Bus ISA là gì

Các Giao Tiếp Bus Hiện Đại Phổ Biến Ngày Nay

Mặc dù đã điểm qua một số loại bus lịch sử và các bus mở rộng quan trọng như PCIe, không thể không nhắc đến các giao tiếp bus hiện đại khác đang được sử dụng rộng rãi trong các hệ thống máy tính ngày nay để kết nối các thiết bị ngoại vi và lưu trữ.

USB (Universal Serial Bus)

USB là một trong những giao tiếp bus phổ biến nhất trên thế giới, được thiết kế để kết nối một loạt các thiết bị ngoại vi với máy tính, từ bàn phím, chuột, máy in, ổ đĩa ngoài cho đến điện thoại thông minh. USB là một bus nối tiếp, có khả năng cấp nguồn cho các thiết bị công suất thấp.

Các thế hệ USB đã phát triển đáng kể về tốc độ:

USB 1.0/1.1: Tốc độ tối đa 1.5 Mbps (Low-Speed) và 12 Mbps (Full-Speed).
USB 2.0 (Hi-Speed): Tốc độ tối đa 480 Mbps (60 MB/s), ra mắt năm 2000. Đây là một bước tiến lớn, cho phép kết nối các thiết bị lưu trữ và camera tốc độ cao.
USB 3.0/3.1 Gen 1 (SuperSpeed): Tốc độ tối đa 5 Gbps (625 MB/s), ra mắt năm 2008. Dễ nhận biết với cổng màu xanh.
USB 3.1 Gen 2 (SuperSpeed+): Tốc độ tối đa 10 Gbps (1.25 GB/s), ra mắt năm 2013.
USB 3.2 (SuperSpeed+): Sử dụng hai làn truyền dữ liệu, đạt tốc độ 20 Gbps (2.5 GB/s), ra mắt năm 2017.
USB4: Dựa trên giao thức Thunderbolt 3, có tốc độ 40 Gbps (5 GB/s), hỗ trợ truyền tải dữ liệu, video và cả cấp nguồn.
USB4 Version 2.0: Tốc độ lên đến 80 Gbps, tương lai của kết nối đa năng.

USB nổi bật với khả năng cắm nóng (hot-swapping) và tính tương thích ngược rộng rãi, giúp người dùng dễ dàng kết nối và sử dụng thiết bị mà không cần khởi động lại máy tính.

SATA (Serial ATA)

SATA (Serial Advanced Technology Attachment) là giao diện bus chính được sử dụng để kết nối các thiết bị lưu trữ như ổ cứng HDD và ổ cứng thể rắn SSD với bo mạch chủ. Nó thay thế giao diện PATA (Parallel ATA) cũ hơn, mang lại nhiều lợi thế về tốc độ, kích thước cáp và khả năng cắm nóng.

Các thế hệ SATA và tốc độ băng thông của chúng:

SATA 1.5 Gb/s: Tốc độ lý thuyết 1.5 Gbps (150 MB/s), ra mắt năm 2003.
SATA 3 Gb/s: Tốc độ lý thuyết 3 Gbps (300 MB/s), ra mắt năm 2004.
SATA 6 Gb/s: Tốc độ lý thuyết 6 Gbps (600 MB/s), ra mắt năm 2009. Đây là tiêu chuẩn phổ biến nhất hiện nay cho HDD và SSD SATA.

Mặc dù SATA 6 Gb/s vẫn đủ nhanh cho hầu hết các ổ cứng HDD và nhiều ổ SSD phổ thông, sự ra đời của NVMe SSDs sử dụng giao diện PCIe đã vượt xa giới hạn băng thông của SATA, đặc biệt đối với các ứng dụng yêu cầu hiệu suất lưu trữ cực cao. Tuy nhiên, SATA vẫn là một giao diện hiệu quả và tiết kiệm chi phí cho các giải pháp lưu trữ dung lượng lớn và các ổ SSD tầm trung.

Các Giao Tiếp Khác

Ngoài ra, còn có các giao tiếp bus khác như Thunderbolt (phát triển bởi Intel và Apple, kết hợp PCIe và DisplayPort, cho tốc độ cực cao lên đến 40 Gbps và khả năng kết nối chuỗi), và Ethernet (mặc dù chủ yếu là một giao thức mạng, nhưng các card mạng sử dụng giao diện bus nội bộ như PCIe để kết nối với hệ thống). Các giao tiếp chuyên biệt hơn như I2C và SPI thường được dùng trong các hệ thống nhúng và giao tiếp chip-to-chip ở cấp độ bo mạch. Sự đa dạng của các loại bus này cho thấy sự phức tạp và chuyên biệt hóa trong thiết kế phần cứng máy tính để đạt được hiệu suất tối ưu cho từng tác vụ.

Danh Sách Bus Máy Tính Được Dùng Phổ Biến Hiện Nay (Chi Tiết)

Để cung cấp một cái nhìn tổng thể và chi tiết hơn về các loại bus đã và đang được sử dụng trong máy tính, chúng ta sẽ đi sâu vào từng loại, phân tích độ rộng bus, tốc độ bus (tần số) và băng thông lý thuyết của chúng. Bảng dưới đây sẽ là điểm khởi đầu, sau đó chúng ta sẽ diễn giải chi tiết hơn trong từng đoạn văn, tuân thủ yêu cầu về định dạng nội dung.

Tên Giao Tiếp Bus	Độ Rộng Bus (bit)	Tốc Độ Bus (MHz)	Băng Thông Lý Thuyết (MB/s)
ISA 8-bit	8	8.3	7.9
ISA 16-bit	16	8.3	15.9
EISA	32	8.3	31.8
VLB	32	33	127.2
PCI 32-bit	32	33	127.2
PCI 64-bit 2.1	64	66	508.6
AGP 1x	32	66	254.3
AGP 2x Mode	32	66 x 2	528
AGP 4x Mode	32	66 x 4	1056
AGP 8x Mode	32	66 x 8	2112
ATA33	16	33	33
ATA100	16	50	100
ATA133	16	66	133
Serial ATA (S-ATA 1)	1	–	180
Serial ATA II (S-ATA 2)	1	–	380
Serial ATA III (S-ATA 3)	1	–	600
USB 1.0/1.1 (Full-Speed)	1	–	1.5
USB 2.0 (Hi-Speed)	1	–	60
USB 3.0 (SuperSpeed)	1	–	625
USB 3.1 (SuperSpeed+)	1	–	1250
USB 3.2	2	–	2500
FireWire 400	1	–	50
FireWire 800	1	–	100
SCSI-1	8	4.77	5
SCSI-2 – Fast	8	10	10
SCSI-2 – Wide	16	10	20
SCSI-2 – Fast Wide 32 bits	32	10	40
SCSI-3 – Ultra	8	20	20
SCSI-3 – Ultra Wide	16	20	40
SCSI-3 – Ultra 2	8	40	40
SCSI-3 – Ultra 2 Wide	16	40	80
SCSI-3 – Ultra 160 (Ultra 3)	16	80	160
SCSI-3 – Ultra 320 (Ultra 4)	16	80 DDR	320
SCSI-3 – Ultra 640 (Ultra 5)	16	80 QDR	640
PCIe 1.0 (x1 lane)	1	2.5 GT/s	250
PCIe 2.0 (x1 lane)	1	5 GT/s	500
PCIe 3.0 (x1 lane)	1	8 GT/s	985
PCIe 4.0 (x1 lane)	1	16 GT/s	1969
PCIe 5.0 (x1 lane)	1	32 GT/s	3938
PCIe 6.0 (x1 lane)	1	64 GT/s	7877

Giao Tiếp Bus Đã Lỗi Thời (Legacy Buses)

Trong giai đoạn đầu của máy tính cá nhân, bus ISA 8-bit với độ rộng 8 bit và tốc độ 8.3 MHz cung cấp băng thông khiêm tốn 7.9 MB/s, đủ cho các thiết bị như bàn phím và chuột. Sau đó, ISA 16-bit đã tăng độ rộng lên 16 bit, nâng băng thông lên 15.9 MB/s, hỗ trợ các thiết bị phức tạp hơn một chút. Cùng thời kỳ, EISA (Extended ISA) với độ rộng 32 bit, mặc dù vẫn giữ tốc độ 8.3 MHz, đã đạt băng thông 31.8 MB/s, mang lại hiệu suất tốt hơn cho các máy chủ và máy trạm. Tiếp theo là VLB (VESA Local Bus), một bus cục bộ 32 bit hoạt động ở 33 MHz, đạt băng thông 127.2 MB/s, cung cấp một giải pháp tốc độ cao tạm thời cho card đồ họa trước khi PCI ra đời.

Giao Tiếp Bus Phổ Biến Một Thời

Bus PCI 32-bit, với 32 bit độ rộng và 33 MHz tốc độ, cũng đạt 127.2 MB/s, trở thành tiêu chuẩn vàng cho các card mở rộng trong nhiều năm. Phiên bản nâng cấp PCI 64-bit 2.1 với 64 bit độ rộng và 66 MHz tốc độ, đạt 508.6 MB/s, thường được tìm thấy trong các hệ thống máy chủ và máy trạm cao cấp. Đối với đồ họa, AGP là một bước nhảy vọt, với độ rộng 32 bit và các chế độ nhân tốc độ khác nhau: AGP 1x (66 MHz, 254.3 MB/s), AGP 2x (gấp đôi tốc độ hiệu dụng, 528 MB/s), AGP 4x (1056 MB/s), và AGP 8x (2112 MB/s), mang lại hiệu suất đồ họa vượt trội vào thời điểm đó.

Về lưu trữ, giao diện ATA (Advanced Technology Attachment) hay còn gọi là PATA (Parallel ATA) đã trải qua nhiều phiên bản: ATA33 (16 bit, 33 MHz, 33 MB/s), ATA100 (16 bit, 50 MHz, 100 MB/s), và ATA133 (16 bit, 66 MHz, 133 MB/s), được sử dụng rộng rãi cho ổ cứng HDD.

Các giao diện khác như SCSI (Small Computer System Interface) cũng phát triển mạnh mẽ qua nhiều phiên bản, từ SCSI-1 (8 bit, 4.77 MHz, 5 MB/s) cho đến SCSI-3 Ultra 640 (16 bit, 80 MHz QDR, 640 MB/s), được ưa chuộng trong các hệ thống máy chủ và lưu trữ doanh nghiệp nhờ khả năng kết nối nhiều thiết bị và độ tin cậy cao.

Giao Tiếp Bus Hiện Đại và Tương Lai

Hiện nay, Serial ATA (S-ATA) đã thay thế hoàn toàn PATA trong kết nối ổ cứng. Các phiên bản phổ biến bao gồm SATA 1.5 Gb/s (180 MB/s), SATA II 3 Gb/s (380 MB/s), và SATA III 6 Gb/s (600 MB/s), vẫn là lựa chọn tiêu chuẩn cho ổ cứng HDD và SSD giá cả phải chăng.

USB (Universal Serial Bus) đã trở thành giao diện kết nối thiết bị ngoại vi phổ biến nhất. Sau USB 1.0/1.1 (1.5 MB/s), USB 2.0 (60 MB/s) đã mang lại tốc độ cao hơn đáng kể. Các thế hệ tiếp theo đã tạo ra những bước nhảy vọt: USB 3.0 (SuperSpeed, 625 MB/s), USB 3.1 (SuperSpeed+, 1250 MB/s), và USB 3.2 (2500 MB/s với hai làn), cho phép truyền tải dữ liệu nhanh chóng với các thiết bị hiện đại.

FireWire (IEEE 1394), với các phiên bản FireWire 400 (50 MB/s) và FireWire 800 (100 MB/s), từng là lựa chọn hàng đầu cho các thiết bị multimedia như camera kỹ thuật số.

Tiêu chuẩn bus thống trị hiện nay cho các card mở rộng và ổ cứng NVMe là PCIe (PCI Express). Với kiến trúc nối tiếp điểm-tới-điểm và khả năng mở rộng số làn, PCIe đã đạt được tốc độ vượt trội. Mỗi làn (x1) của PCIe đã phát triển từ PCIe 1.0 (250 MB/s) lên PCIe 2.0 (500 MB/s), PCIe 3.0 (985 MB/s), PCIe 4.0 (1969 MB/s), PCIe 5.0 (3938 MB/s), và hứa hẹn PCIe 6.0 (7877 MB/s) trong tương lai gần. Điều này cho phép các thiết bị hiệu năng cao như card đồ họa (thường dùng x16 làn, ví dụ PCIe 4.0 x16 đạt ~31.5 GB/s) và ổ cứng NVMe đạt được tốc độ truyền tải dữ liệu cực kỳ nhanh chóng.

Kết Luận

Việc tìm hiểu bus trong máy tính là gì không chỉ là nắm bắt một khái niệm cơ bản mà còn là chìa khóa để hiểu rõ cách các thành phần phần cứng giao tiếp, phối hợp và ảnh hưởng lẫn nhau đến hiệu suất tổng thể của hệ thống. Từ những bus ISA đơn giản trong quá khứ đến các kiến trúc PCIe và USB hiện đại với tốc độ chóng mặt, sự phát triển của công nghệ bus luôn đi cùng với nhu cầu ngày càng cao về xử lý và truyền tải dữ liệu.

Hiểu biết sâu sắc về các loại bus, đặc điểm kỹ thuật và vai trò của chúng sẽ giúp bạn đưa ra những quyết định sáng suốt hơn khi lựa chọn, nâng cấp hoặc khắc phục sự cố máy tính. Một hệ thống bus được tối ưu sẽ đảm bảo mọi thao tác trên máy tính của bạn diễn ra mượt mà, nhanh chóng và hiệu quả. Nếu bạn đang tìm kiếm các giải pháp máy tính, linh kiện chất lượng cao hoặc cần tư vấn chuyên sâu về hiệu suất hệ thống, hãy ghé thăm maytinhgiaphat.vn để khám phá các sản phẩm và dịch vụ uy tín.
