Máy in ngày nay đã trở thành một thiết bị văn phòng không thể thiếu, hỗ trợ đắc lực cho công việc in ấn tài liệu, hình ảnh. Để chiếc máy vận hành trơn tru và hiệu quả, việc hiểu rõ về các linh kiện trong máy in là vô cùng cần thiết. Máy in bao gồm nhiều bộ phận cấu thành khác nhau, từ những bo mạch điện tử phức tạp đến các cơ cấu cơ khí chính xác. Bài viết này sẽ cung cấp cái nhìn chi tiết về những thành phần máy in cơ bản và vai trò của chúng.

Table of Contents

Main Nguồn Máy In – Trái Tim Năng Lượng Của Thiết Bị

Main nguồn, hay còn gọi là bo mạch nguồn, là một trong những linh kiện máy in thiết yếu, đóng vai trò như trái tim cung cấp năng lượng cho toàn bộ hoạt động của máy. Chức năng chính của nó là chuyển đổi dòng điện xoay chiều từ nguồn điện dân dụng thành các dòng điện một chiều với các mức điện áp phù hợp cho từng bộ phận khác nhau bên trong máy in. Không chỉ cung cấp năng lượng cho các bo mạch điều khiển, motor, cảm biến, main nguồn còn đặc biệt quan trọng trong việc cấp nguồn cho cụm sấy, một bộ phận tiêu thụ nhiều năng lượng để làm nóng chảy mực và cố định lên bề mặt giấy. Nếu main nguồn gặp sự cố, máy in sẽ không thể khởi động hoặc hoạt động không ổn định.

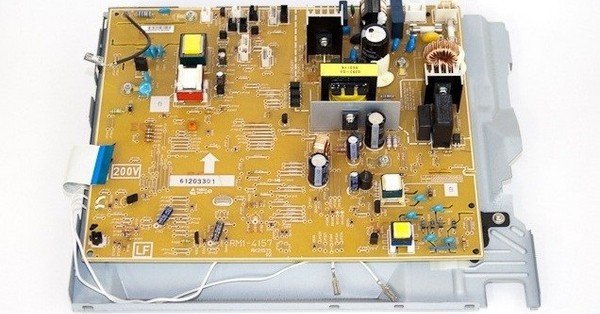

Main nguồn máy in chịu trách nhiệm cung cấp điện năng cho toàn bộ hệ thống

Main Formatter (Main Tín Hiệu) – Bộ Não Xử Lý Dữ Liệu

Main Formatter, thường được biết đến với tên gọi main tín hiệu hoặc bo mạch điều khiển, được ví như bộ não của máy in. Đây là nơi tiếp nhận và xử lý toàn bộ dữ liệu lệnh in được gửi từ máy tính thông qua cáp kết nối USB hoặc mạng. Thành phần máy in này có nhiệm vụ giải mã các lệnh, điều phối hoạt động của các bộ phận máy in khác như motor kéo giấy, hộp quang, và cụm sấy để tạo ra bản in theo đúng yêu cầu. Nếu main formatter gặp trục trặc, máy in có thể không nhận lệnh từ máy tính, báo lỗi không xác định, hoặc thậm chí không thể khởi động, dẫn đến việc in ấn bị gián đoạn hoàn toàn. Việc bảo vệ và giữ gìn main formatter là rất quan trọng để đảm bảo máy in hoạt động ổn định.

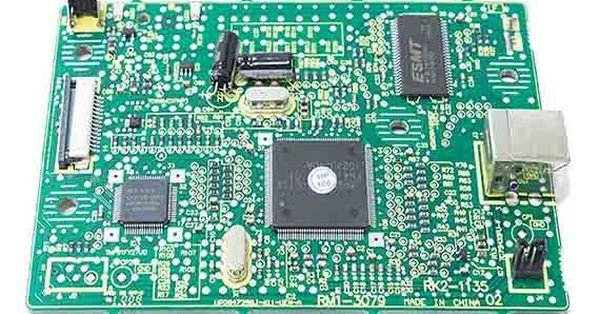

Main formatter máy in đóng vai trò trung tâm xử lý và truyền dẫn dữ liệu in ấn

Sensor Tách Giấy – Đảm Bảo Nạp Giấy Chính Xác

Sensor tách giấy, hay còn được gọi là cảm biến lấy giấy, là một linh kiện nhỏ nhưng có vai trò quan trọng trong quá trình nạp giấy. Chức năng chính của nó là phát hiện và đảm bảo rằng máy in chỉ kéo một tờ giấy duy nhất từ khay giấy cho mỗi lượt in. Điều này giúp ngăn chặn tình trạng kẹt giấy do nhiều tờ giấy bị cuốn vào cùng lúc. Khi sensor tách giấy bị bám bụi bẩn hoặc hỏng hóc, khả năng nhận diện của nó sẽ bị suy giảm, dẫn đến việc máy in lấy nhiều tờ giấy, gây kẹt giấy hoặc làm gián đoạn quá trình in. Việc vệ sinh định kỳ khu vực này là cần thiết để duy trì hiệu suất hoạt động.

Xem Thêm Bài Viết:

Sensor tách giấy giúp máy in lấy giấy từng tờ một cách chuẩn xác

Cụm Sấy Máy In (Fuser Unit) – Hoàn Thiện Bản In

Cụm sấy máy in, hay còn gọi là Fuser Unit, là một bộ phận máy in laser không thể thiếu, có nhiệm vụ làm nóng chảy bột mực đã được truyền lên giấy và ép chặt để mực bám vĩnh viễn vào bề mặt giấy, tạo ra bản in hoàn chỉnh. Cấu tạo bên trong cụm sấy thường bao gồm một thanh nhiệt (heating element) để tạo ra nhiệt độ cao, một lô sấy (fuser roller) và một lô ép (pressure roller) để ép mực vào giấy. Nhiệt độ và áp lực từ cụm sấy phải được kiểm soát chính xác để đảm bảo chất lượng bản in. Nếu cụm sấy gặp vấn đề, bản in có thể bị nhòe mực, mực không bám chắc vào giấy hoặc thậm chí gây kẹt giấy. Đây là một trong các linh kiện trong máy in cần được bảo trì cẩn thận.

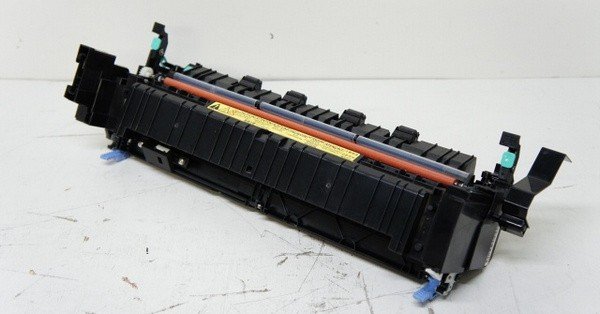

Cận cảnh cụm sấy máy in với thanh nhiệt và lô ép quan trọng

Quả Đào Máy In (Pickup Roller) – Khởi Đầu Quá Trình Kéo Giấy

Quả đào máy in, còn được biết đến với các tên gọi khác như bánh xe kéo giấy hay Pickup Roller, là linh kiện máy in có chức năng chính là cuốn tờ giấy đầu tiên từ khay giấy vào bên trong máy khi nhận được lệnh in. Bề mặt của quả đào thường được làm bằng cao su có độ nhám nhất định để tăng ma sát, giúp bám và kéo giấy hiệu quả. Theo thời gian sử dụng, bề mặt cao su này có thể bị mòn, chai cứng hoặc bám bẩn, làm giảm khả năng kéo giấy, dẫn đến tình trạng máy không lấy được giấy hoặc lấy giấy chập chờn. Việc thay thế quả đào khi bị mòn là cần thiết để đảm bảo quá trình nạp giấy diễn ra suôn sẻ.

Sensor Cảm Biến Giấy – Theo Dõi Hành Trình Của Giấy

Sensor cảm biến giấy là một hệ thống các cảm biến nhỏ được đặt tại nhiều vị trí khác nhau dọc theo đường đi của giấy bên trong máy in. Chức năng của các phụ tùng máy in này là nhận diện sự hiện diện hoặc vắng mặt của giấy, kích thước khổ giấy (A4, A5, A3…), và theo dõi xem giấy đã di chuyển qua các giai đoạn xử lý hay chưa. Ví dụ, khi một tờ giấy đi qua một cảm biến, nó sẽ báo hiệu cho hệ thống điều khiển để chuẩn bị cho bước tiếp theo hoặc kéo tờ giấy kế tiếp. Nếu một trong các sensor này bị lỗi, bám bụi hoặc hỏng, máy in có thể báo lỗi sai khổ giấy, báo kẹt giấy ảo (khi không có giấy bị kẹt) hoặc không nhận diện được giấy trong khay.

Hộp Quang (Tia Laser) – Tạo Hình Ảnh Lên Trống Mực

Hộp quang, hay còn gọi là cụm laser (Laser Unit), là một thành phần máy in laser cực kỳ quan trọng, đóng vai trò trung gian trong việc chuyển đổi dữ liệu số từ máy tính thành hình ảnh tiềm ẩn trên bề mặt trống mực (drum). Khi nhận được tín hiệu từ main formatter, hộp quang sẽ phát ra một chùm tia laser, chùm tia này được điều khiển quét qua bề mặt trống mực đang quay. Những vị trí trên trống mực được tia laser chiếu vào sẽ bị thay đổi điện tích. Quá trình này tạo ra một hình ảnh điện tĩnh (latent image) tương ứng với nội dung cần in trên trống. Nếu hộp quang bị hỏng hoặc gương phản chiếu bên trong bị bám bẩn, bản in có thể bị mờ, có vệt trắng, hoặc thậm chí là trang trắng hoàn toàn không có chữ.

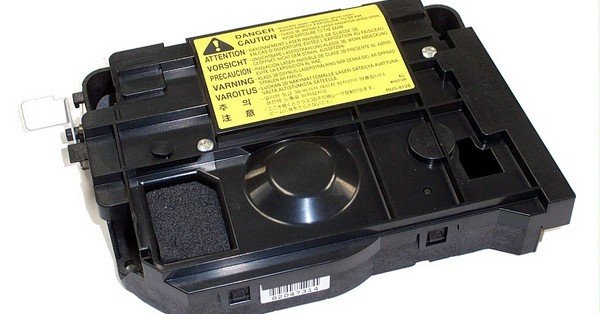

Hộp quang máy in phát tia laser để tạo hình ảnh điện tĩnh trên trống mực

Sensor Cảm Biến Đường Đi Của Giấy Ra Khỏi Máy In

Đây là một tập hợp các cảm biến chuyên biệt, bao gồm cả sensor nhận diện hộp mực (Cartridge toner sensor). Sensor nhận hộp mực có nhiệm vụ xác định xem hộp mực đã được lắp đặt đúng cách vào máy in hay chưa. Nếu linh kiện máy in này bị bám bụi mực quá nhiều hoặc gặp sự cố, nó sẽ không thể gửi tín hiệu chính xác đến bộ điều khiển. Kết quả là máy in có thể liên tục báo lỗi “No toner cartridge” (Không có hộp mực) hoặc các lỗi tương tự, mặc dù hộp mực vẫn đang được lắp trong máy. Việc vệ sinh định kỳ các sensor này, đặc biệt là sensor nhận diện hộp mực, sẽ giúp máy hoạt động ổn định và tránh các thông báo lỗi không cần thiết.

Các Linh Kiện Trong Hộp Mực (Cartridge) Máy In

Hộp mực (Cartridge) là một trong các linh kiện trong máy in có vai trò then chốt, trực tiếp ảnh hưởng đến chất lượng bản in. Nó không chỉ chứa mực mà còn tích hợp nhiều bộ phận cấu thành máy in quan trọng khác. Nếu không có hộp mực hoặc hộp mực gặp vấn đề, việc in ấn chắc chắn sẽ không thể thực hiện được. Chất lượng của bản in, độ sắc nét, độ đậm nhạt của chữ và hình ảnh phụ thuộc rất nhiều vào tình trạng của hộp mực. Do đó, người dùng cần lưu ý thay thế hộp mực theo khuyến nghị của nhà sản xuất hoặc khi chất lượng bản in suy giảm. Việc kiểm tra và bảo dưỡng hộp mực thường xuyên là điều cần thiết, bởi các phụ tùng máy in bên trong nó rất dễ bị hao mòn và hư hỏng theo thời gian sử dụng. Đối với các dịch vụ sửa chữa, bạn có thể tham khảo tại maytinhgiaphat.vn.

Chi tiết các linh kiện bên trong một hộp mực máy in laser điển hình

Trục Từ Hộp Mực Máy In – Nam Châm Hút Mực

Trục từ là một bộ phận máy in nằm bên trong hộp mực, có dạng hình trụ và bề mặt được phủ một lớp vật liệu có từ tính. Chức năng chính của trục từ là hút bột mực từ khoang chứa mực và tạo một lớp mực mỏng, đều trên bề mặt của nó. Sau đó, lớp mực này sẽ được chuyển sang bề mặt của trống hình (drum) trong quá trình tạo ảnh. Nếu bề mặt của trục từ bị trầy xước, mài mòn hoặc lớp từ tính bị suy giảm, lượng mực cung cấp cho trống sẽ không đều, dẫn đến bản in có thể xuất hiện các vệt đen, sọc ngang hoặc chất lượng in không đồng đều, ảnh hưởng đến tính thẩm mỹ của tài liệu.

Drum Máy In (Trống Hình) – Trái Tim Của Hộp Mực

Drum máy in, còn được gọi là trống hình, trống cảm quang hay OPC drum (Organic PhotoConductor drum), là một linh kiện máy in có vai trò trung tâm trong quá trình tạo ra bản in ở máy in laser. Drum thường có dạng hình trụ, bề mặt được phủ một lớp vật liệu quang dẫn nhạy cảm với ánh sáng, thường có màu xanh lá cây hoặc xanh lam. Lớp quang dẫn này có khả năng giữ điện tích trong bóng tối và mất điện tích khi tiếp xúc với ánh sáng. Chính đặc tính này cho phép tia laser “vẽ” hình ảnh điện tĩnh lên bề mặt drum. Mực sau đó sẽ bám vào những vùng đã được chiếu laser trên drum, rồi được chuyển sang giấy. Bề mặt drum rất nhạy cảm và dễ bị tổn thương do va chạm, trầy xước hoặc tiếp xúc với ánh sáng mạnh trong thời gian dài. Hư hỏng trên bề mặt drum sẽ trực tiếp gây ra các lỗi trên bản in như sọc đen, chấm đen, hoặc các vệt lặp lại.

Trống drum máy in với bề mặt quang dẫn màu xanh lá cây đặc trưng

Hiểu rõ về các linh kiện trong máy in và chức năng của từng bộ phận cấu thành không chỉ giúp bạn sử dụng thiết bị hiệu quả hơn mà còn chủ động hơn trong việc bảo trì, bảo dưỡng và nhận biết các sự cố cơ bản. Việc lựa chọn phụ tùng máy in chất lượng và phù hợp khi cần thay thế cũng đóng vai trò quan trọng để đảm bảo máy in của bạn luôn hoạt động ổn định, mang lại những bản in sắc nét, phục vụ tốt cho công việc và nhu cầu cá nhân.
