Bạn đang tìm hiểu về cách in màu trong CAD để bản vẽ kỹ thuật của mình trở nên sinh động và dễ hình dung hơn? Việc in màu trong AutoCAD không chỉ giúp tăng tính thẩm mỹ mà còn làm nổi bật các chi tiết quan trọng, tuy nhiên quá trình này đòi hỏi một số thao tác thiết lập cụ thể. Bài viết này sẽ cung cấp hướng dẫn chi tiết từng bước, giúp bạn nắm vững kỹ thuật này một cách nhanh chóng và hiệu quả, đảm bảo bản in màu sắc nét và chuyên nghiệp.

Table of Contents

Tìm hiểu về kỹ thuật in màu trong CAD

CAD, viết tắt của Computer Aided Design, là một phần mềm thiết kế kỹ thuật hỗ trợ bởi máy tính, đóng vai trò vô cùng quan trọng trong nhiều ngành nghề hiện nay. Từ việc phác thảo các chi tiết máy móc cơ khí, dựng mô hình kiến trúc 3D phức tạp, cho đến việc lắp ráp sản phẩm và hoàn thiện bản vẽ kỹ thuật, CAD đều thể hiện sự ưu việt của mình. Đặc biệt, với những bản vẽ có độ phức tạp cao, đòi hỏi nhiều lớp thông tin và chi tiết khác nhau, việc am hiểu sâu sắc về phần mềm và các kỹ thuật liên quan là điều kiện tiên quyết để tạo ra sản phẩm chất lượng. CAD được ứng dụng rộng rãi trong các lĩnh vực như cơ khí chế tạo, xây dựng dân dụng và công nghiệp, thiết kế nội thất, kiến trúc cảnh quan, và cả mỹ thuật ứng dụng.

Các bản vẽ được tạo ra từ phần mềm CAD có thể thể hiện mô hình dưới dạng 2D (hai chiều) hoặc 3D (ba chiều), mang lại tính trực quan và độ chính xác cao. Chính vì khả năng biểu diễn đa dạng và chi tiết này, cách in màu trong CAD đôi khi có thể trở nên phức tạp hơn so với in tài liệu thông thường. Quá trình này yêu cầu người thực hiện phải có kiến thức nhất định về các thiết lập in ấn trong phần mềm, cũng như hệ thống máy in và mực in phải đủ tốt để có thể truyền tải đầy đủ và chính xác toàn bộ màu sắc và nội dung của bản vẽ gốc. Việc in bản vẽ CAD màu giúp các đối tượng, layer hay các ghi chú quan trọng trở nên nổi bật, dễ phân biệt và truyền đạt ý tưởng thiết kế một cách hiệu quả hơn.

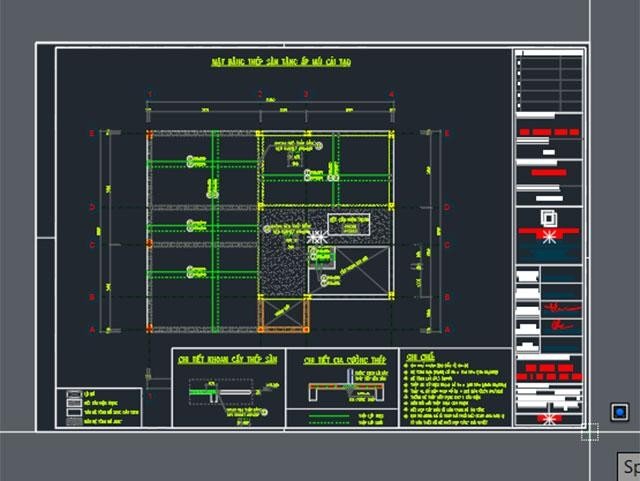

Minh họa kỹ thuật in màu trong CAD với bản vẽ kiến trúc nhiều màu sắc

Hướng dẫn chi tiết cách in màu trong CAD cho người mới bắt đầu

Để có được bản in màu chất lượng từ phần mềm AutoCAD, bạn cần thực hiện tuần tự các bước thiết lập một cách cẩn thận. Dưới đây là quy trình chi tiết giúp bạn làm chủ kỹ thuật này.

Bước 1: Khởi động cửa sổ Plot – Model

Đầu tiên, bạn cần truy cập vào phần mềm AutoCAD và mở bản vẽ mà bạn muốn thực hiện in màu. Sau đó, để mở cửa sổ thiết lập in Plot – Model, bạn sử dụng tổ hợp phím tắt Ctrl + P. Ngay lập tức, một hộp thoại sẽ xuất hiện trên màn hình. Tại hộp thoại này, hãy tìm và nhấp vào nút “More Options” (thường là một mũi tên chỉ xuống ở góc dưới bên phải) để mở rộng toàn bộ các tùy chọn cài đặt, bao gồm cả phần thiết lập nét in.

Xem Thêm Bài Viết:

Giao diện hộp thoại Plot model trong AutoCAD để bắt đầu cách in màu trong CAD

Bước 2: Thiết lập Plot Style Table (Bảng kiểu in)

Trong cửa sổ Plot – Model đã được mở rộng, bạn hãy tìm đến mục “Plot Style Table (pen assignments)”. Đây là nơi bạn sẽ định nghĩa các kiểu in, bao gồm cả việc thiết lập in màu AutoCAD. Nhấp vào mũi tên xổ xuống ở mục này và chọn “New…” để tạo một bảng kiểu in mới hoàn toàn, phù hợp với nhu cầu in màu của bạn. Việc tạo mới giúp bạn kiểm soát tốt hơn các thiết lập mà không ảnh hưởng đến các cấu hình có sẵn.

Một cửa sổ mới có tên “Add Plot Style Table Wizard” sẽ hiện ra. Tại đây, bạn chọn “Start from scratch” (Bắt đầu từ đầu) để tự mình thiết lập mọi thứ, sau đó nhấn “Next”. Tiếp theo, bạn cần đặt tên cho tệp cấu hình nét in này trong ô “File name”, ví dụ như “InMauCAD” hoặc một tên nào đó dễ nhớ, rồi nhấn “Next”. Cuối cùng, đảm bảo rằng tùy chọn “Use this plot style for the current drawing” (Sử dụng kiểu in này cho bản vẽ hiện tại) được chọn. Nhấn “Finish” để hoàn tất việc tạo mới và quay trở lại cửa sổ cài đặt Plot – Model ban đầu.

Cửa sổ Add Plot Style Table Wizard hướng dẫn tạo mới thiết lập nét in màu CAD

Bước 3: Tùy chỉnh chi tiết nét in màu sắc nét

Sau khi đã tạo mới Plot Style Table, bạn sẽ thấy tên tệp cấu hình vừa tạo xuất hiện trong mục “Plot Style Table (pen assignments)”. Bây giờ, hãy nhấp vào biểu tượng cây bút (Edit…) nằm ngay bên cạnh để mở cửa sổ “Plot Style Table Editor”. Đây là nơi bạn sẽ thực hiện các chỉnh nét in màu CAD một cách chi tiết.

Trong cửa sổ “Plot Style Table Editor”, chuyển sang tab “Form View”. Tại mục “Plot Styles”, bạn cần chọn tất cả các màu từ Color 1 đến Color 255. Để làm điều này, hãy nhấp chọn Color 1, sau đó giữ phím Shift và cuộn xuống dưới cùng, nhấp chọn Color 255. Thao tác này sẽ bôi đen toàn bộ dải màu.

Tiếp theo, nhìn sang khung “Properties” (Thuộc tính) ở bên phải.
Tại mục “Color”, nếu bạn muốn tất cả các đối tượng trong bản vẽ khi in ra đều giữ nguyên màu sắc như trên mô hình, hãy chọn “Use object color”. Đây là tùy chọn quan trọng nhất để in màu trong CAD. Ngược lại, nếu bạn muốn in đen trắng, bạn có thể chọn “Black”.
Tại mục “Lineweight” (Độ dày nét), bạn có thể chọn một độ dày nét mặc định cho tất cả các màu, ví dụ 0.1300mm, để đảm bảo các nét vẽ cơ bản có độ mảnh phù hợp, giúp bản vẽ rõ ràng.

Nếu có những màu sắc hoặc đối tượng cụ thể mà bạn muốn in đậm hơn hoặc có độ dày nét khác biệt để làm nổi bật, bạn hãy chọn từng màu đó trong danh sách “Plot Styles” bên trái, sau đó thiết lập lại giá trị “Lineweight” mong muốn cho màu đó trong phần “Properties”. Sau khi đã hoàn tất các tùy chỉnh, nhấn “Save & Close” để lưu lại các thay đổi và đóng cửa sổ “Plot Style Table Editor”.

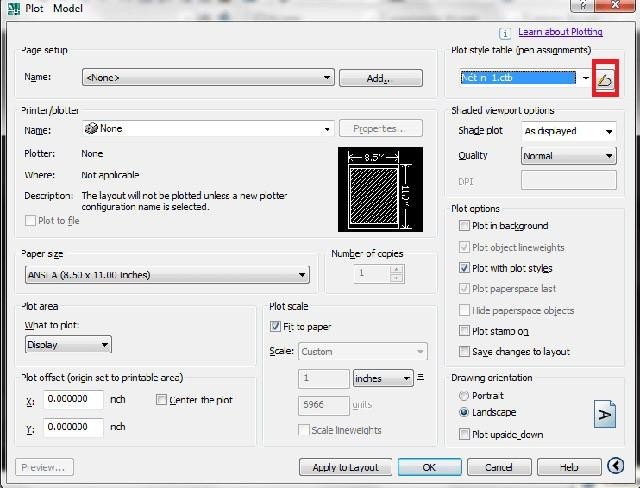

Chọn biểu tượng cây bút để vào Plot Style Table Editor chỉnh sửa nét in màu

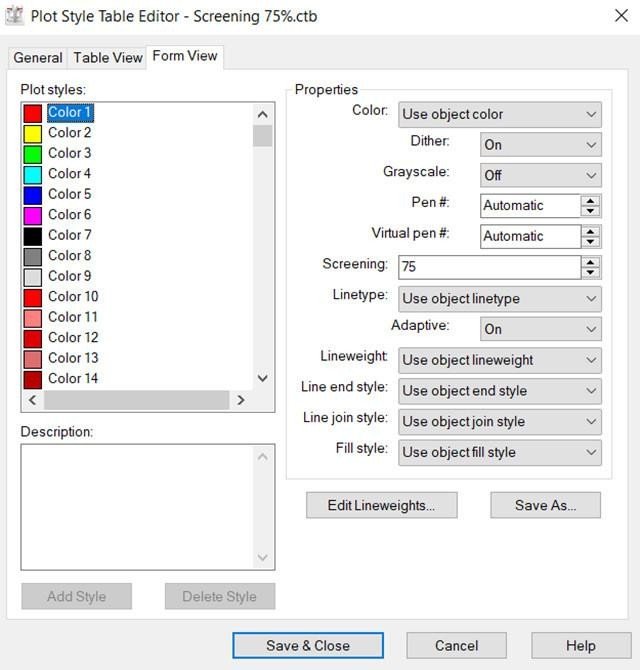

Tùy chỉnh thuộc tính màu sắc và độ dày Lineweight cho từng nét in trong CAD

Bước 4: Cài đặt hướng và khổ giấy in (Drawing orientation & Paper size)

Sau khi hoàn tất việc cài đặt màu sắc và nét in, bước tiếp theo là thiết lập hướng và khổ giấy cho bản in của bạn. Trong cửa sổ Plot – Model, tìm đến mục “Drawing orientation”. Tại đây, bạn có các tùy chọn sau:

Portrait: In theo chiều dọc của tờ giấy.
Landscape: In theo chiều ngang của tờ giấy, đây là lựa chọn phổ biến cho hầu hết các bản vẽ kỹ thuật.
Plot upside-down: In nội dung lật ngược 180 độ.

Kế tiếp, bạn cần chọn khổ giấy phù hợp tại mục “Paper size”. Nhấp vào mũi tên xổ xuống, một danh sách các khổ giấy tiêu chuẩn như A4, A3, A2, A1, A0, cùng các khổ giấy tùy chỉnh khác sẽ hiện ra. Hãy lựa chọn khổ giấy tương ứng với kích thước bản vẽ và máy in của bạn. Việc chọn đúng khổ giấy rất quan trọng để đảm bảo bản vẽ được in ra đầy đủ và đúng tỷ lệ.

Danh sách các khổ giấy tiêu chuẩn trong mục Paper size khi cài đặt in màu CAD

Bước 5: Lựa chọn máy in phù hợp hoặc xuất file PDF

Trong mục “Printer/plotter”, tại phần “Name”, bạn cần chọn đúng tên máy in màu mà bạn muốn sử dụng và đã được kết nối với máy tính. Đảm bảo rằng máy in đã được cài đặt driver chính xác và sẵn sàng hoạt động.

Nếu bạn không muốn in trực tiếp ra giấy mà chỉ muốn xuất file CAD màu dưới dạng PDF để lưu trữ, chia sẻ hoặc mang đi in ở nơi khác, hãy chọn tùy chọn “DWG To PDF.pc3” từ danh sách máy in. Đây là một tính năng rất hữu ích, cho phép bạn tạo ra một tệp PDF chất lượng cao, giữ nguyên được màu sắc và các thiết lập nét in đã định. Việc này cũng giúp đảm bảo tính nhất quán của bản vẽ khi mở trên các máy tính khác nhau.

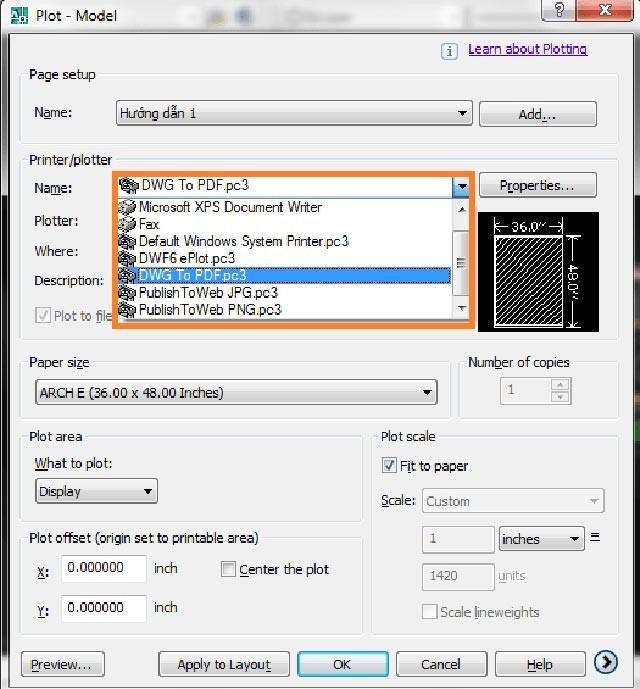

Lựa chọn máy in hoặc tùy chọn DWG to PDF pc3 để xuất file CAD màu

Bước 6: Xác định và chọn vùng in bản vẽ chính xác

Cuối cùng, bạn cần xác định khu vực cụ thể trên bản vẽ mà bạn muốn in. Trong mục “Plot area”, tại phần “What to plot”, nhấp vào mũi tên xổ xuống và chọn “Window”. Sau khi chọn “Window”, cửa sổ Plot – Model sẽ tạm thời ẩn đi, và con trỏ chuột trên không gian làm việc của AutoCAD sẽ chuyển sang dạng chọn vùng.

Lúc này, bạn hãy nhấp chuột để chọn điểm đầu tiên của một hình chữ nhật tưởng tượng bao quanh vùng bản vẽ cần in, sau đó di chuyển chuột và nhấp một lần nữa để chọn điểm đối diện, hoàn thành việc xác định vùng in. Ngay sau đó, cửa sổ Plot – Model sẽ tự động hiện lại.

Để đảm bảo bản vẽ được căn giữa trên khổ giấy đã chọn, bạn nên đánh dấu vào ô “Center the plot”. Trước khi nhấn “OK” để thực hiện lệnh in, bạn có thể nhấn nút “Preview…” để xem trước bản in sẽ trông như thế nào. Nếu mọi thứ đã ổn, nhấn “OK” để tiến hành in màu trong CAD hoặc lưu file PDF. Nếu bản vẽ hiển thị không đúng ý, bạn cần kiểm tra lại các bước cài đặt, đặc biệt là khổ giấy, vùng in và tỷ lệ in.

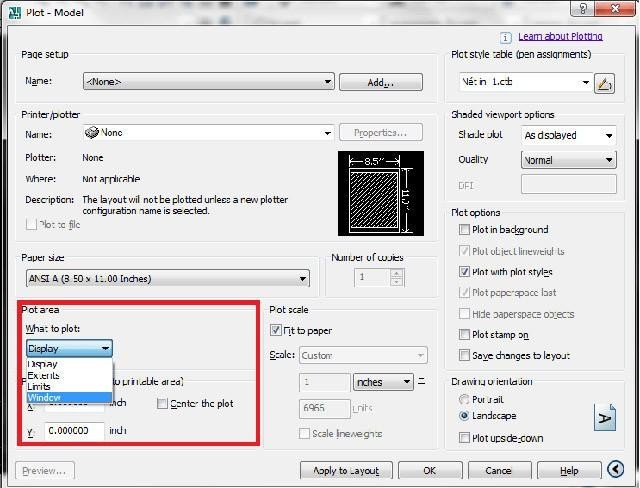

Chọn Window trong mục What to plot để xác định vùng in bản vẽ CAD màu

Những lưu ý quan trọng để có bản in màu CAD chất lượng

Để quá trình in màu trong CAD diễn ra suôn sẻ và cho ra kết quả tốt nhất, bạn cần ghi nhớ một số điểm quan trọng sau:
Luôn kiểm tra kỹ lưỡng bản vẽ trên màn hình trước khi thực hiện lệnh in. Sử dụng tính năng Zoom để phóng to và soi các chi tiết nhỏ, đảm bảo không có lỗi nào như nét vẽ bị hở, các đối tượng chồng chéo không mong muốn, hoặc văn bản bị sai lệch. Việc này giúp tránh những sai sót đáng tiếc, tiết kiệm thời gian, chi phí in ấn và vật tư.

Hãy chú ý đến không gian layout của bản vẽ. Đảm bảo rằng layout đã được thiết lập đúng với kích thước khổ giấy bạn dự định in và các khung tên, tỷ lệ đã được căn chỉnh phù hợp. Việc này giúp bản in ra đúng chuẩn và chuyên nghiệp. Một sự cố thường gặp là lỗi font chữ, đặc biệt khi bạn mở file CAD từ một máy tính khác hoặc do người khác gửi. Nguyên nhân chính thường là do máy tính của bạn thiếu bộ font chữ tương ứng được sử dụng trong bản vẽ. Để khắc phục, bạn cần xác định tên font bị lỗi và tìm tải bộ font đó về cài đặt vào hệ thống của mình.

Trước khi in hàng loạt hoặc in những bản vẽ quan trọng, bạn nên in thử một bản nháp để kiểm tra màu sắc, độ đậm nhạt của nét vẽ, và tổng thể bố cục. Điều này cho phép bạn điều chỉnh kịp thời các thiết lập in màu AutoCAD nếu cần thiết. Đảm bảo rằng máy in màu của bạn có đủ mực và các hộp mực hoạt động tốt. Chất lượng mực in và đầu phun của máy in ảnh hưởng trực tiếp đến độ sắc nét và độ trung thực của màu sắc trên bản in. Nếu có thể, hãy tham khảo thêm ý kiến từ các chuyên gia hoặc đơn vị cung cấp dịch vụ in ấn chuyên nghiệp như maytinhgiaphat.vn để có những giải pháp tối ưu nhất cho nhu cầu của bạn.

Việc nắm vững cách in màu trong CAD không chỉ giúp bạn tạo ra những bản vẽ kỹ thuật rõ ràng, trực quan mà còn thể hiện sự chuyên nghiệp trong công việc. Hy vọng với những hướng dẫn chi tiết và lưu ý trên, bạn có thể tự tin thực hiện và đạt được những bản in màu chất lượng cao, đáp ứng tốt yêu cầu của mình.
