Việc nắm vững cách in nhiều bản vẽ trong CAD là một kỹ năng thiết yếu đối với bất kỳ ai làm việc trong lĩnh vực thiết kế kỹ thuật, giúp tiết kiệm thời gian và nâng cao hiệu suất công việc đáng kể. Bài viết này sẽ cung cấp cho bạn hướng dẫn chi tiết từng bước, từ chuẩn bị đến thực hiện, giúp bạn dễ dàng in hàng loạt trong CAD ngay cả khi mới làm quen. Về cơ bản, bạn có thể thực hiện điều này thông qua việc sử dụng Lisp và các lệnh được tích hợp sẵn trong phần mềm AutoCAD.

Table of Contents

Chuẩn bị cần thiết trước khi thực hiện cách in nhiều bản vẽ trong CAD

Trước khi bắt tay vào cách in nhiều bản vẽ trong CAD, một bước chuẩn bị quan trọng không thể bỏ qua là việc load Lisp cho phần mềm AutoCAD trên máy tính của bạn. Lisp (List Processing) là một ngôn ngữ lập trình được tích hợp trong AutoCAD, cho phép người dùng mở rộng và tùy biến các tính năng của phần mềm. Đối với việc in ấn, Lisp in nhiều bản vẽ là một công cụ mạnh mẽ, cho phép bạn in đồng loạt nhiều bản vẽ từ một file thiết kế duy nhất mà không cần phải thực hiện các thao tác chỉnh sửa lặp đi lặp lại cho từng bản vẽ. Không chỉ vậy, nhiều Lisp còn hỗ trợ người dùng lựa chọn khung tên dạng Dynamic Block, tăng tính linh hoạt và tự động hóa trong quá trình chuẩn bị bản in.

Các chuyên gia thiết kế giàu kinh nghiệm thường khuyên người dùng nên thực hiện việc load Lisp một lần duy nhất. Điều này sẽ giúp bạn tiết kiệm đáng kể thời gian cho những lần in bản vẽ CAD tiếp theo, đồng thời tối ưu hóa quy trình làm việc của mình một cách hiệu quả. Việc này đảm bảo rằng mỗi khi cần in, công cụ đã sẵn sàng để bạn sử dụng.

Load Lisp hỗ trợ cách in nhiều bản vẽ trong CAD hiệu quả

Hướng dẫn chi tiết các bước thực hiện cách in nhiều bản vẽ trong CAD

Sau khi đã hoàn tất việc chuẩn bị Lisp, bạn có thể bắt đầu thực hiện cách in nhiều bản vẽ trong CAD theo các bước cụ thể dưới đây. Quy trình này được thiết kế để đơn giản hóa việc xuất bản vẽ CAD hàng loạt.

Bước 1: Kích hoạt lệnh in chuyên dụng

Đầu tiên, bạn cần gọi lệnh in bản vẽ hàng loạt trong AutoCAD. Tùy thuộc vào Lisp bạn sử dụng, lệnh tắt có thể là TPL, IN, hoặc MP. Bạn chỉ cần gõ một trong các lệnh này vào dòng Command Line và nhấn phím Enter để kích hoạt. Lưu ý rằng AutoCAD không phân biệt chữ hoa hay chữ thường khi bạn nhập lệnh, do đó bạn có thể gõ lệnh một cách thoải mái.

Xem Thêm Bài Viết:

Bước 2: Thao tác trên cửa sổ Lips (Lisp)

Ngay sau khi bạn nhấn Enter, một cửa sổ giao diện của Lisp sẽ xuất hiện trên màn hình. Đây là nơi bạn sẽ thực hiện các thiết lập chính cho quá trình in nhiều layout trong CAD. Giao diện này có thể khác nhau đôi chút tùy theo Lisp cụ thể mà bạn đang sử dụng, nhưng các chức năng cốt lõi thường tương tự nhau.

Bước 3: Thiết lập thông số in cơ bản

Trong cửa sổ Lisp vừa xuất hiện, bạn cần tiến hành chọn các thông số in ấn cơ bản. Các tùy chọn quan trọng bao gồm chọn tên máy in (Printer/Plotter), khổ giấy (Paper Size) mong muốn, và Plot Style (hoặc Pen Assignment) cần áp dụng cho bản in. Một lưu ý quan trọng là khi bạn tải một Plot Style mới, nên sử dụng nút “Add” (hoặc một tùy chọn tương đương) để thêm nó vào danh sách. Việc này giúp tránh xung đột hoặc ghi đè lên các Plot Style đã có sẵn trong AutoCAD, đảm bảo việc in bản vẽ CAD được chính xác theo đúng các thiết lập nét in bạn đã định nghĩa.

Bước 4: Lựa chọn đối tượng và vùng in

Khi cửa sổ thiết lập Plot Style hiển thị, bạn sẽ cần làm quen với ba công cụ chính để xác định vùng in và đối tượng cần in. Việc hiểu rõ các công cụ này sẽ giúp bạn kiểm soát tốt hơn cách in nhiều bản vẽ trong CAD:
Thứ nhất là công cụ Rectangle: Khi bạn chọn công cụ này, Lisp sẽ yêu cầu bạn vẽ một hoặc nhiều hình chữ nhật để xác định các vùng in. Các đối tượng nằm hoàn toàn bên trong những hình chữ nhật này (thường là các khung tên có layer được quy định trong Lisp) sẽ được chọn để in.
Thứ hai là công cụ Block: Nếu bạn chọn công cụ này, vùng in sẽ được xác định dựa trên một Block cụ thể mà bạn chọn làm mẫu. Bạn có thể nhấn vào nút “Pick” (hoặc tương tự) để chọn một Block mẫu (ví dụ: khung tên A3) trực tiếp trên bản vẽ. Lisp sẽ tự động tìm kiếm tất cả các Block tương tự trong file để đưa vào danh sách in.
Thứ ba là công cụ All: Đây là một tùy chọn linh hoạt, thường hỗ trợ việc chọn nhiều đối tượng khác nhau trong cùng một lệnh in, có thể bao gồm cả Rectangle và Block, hoặc các đối tượng riêng lẻ tùy theo cấu hình Lisp.

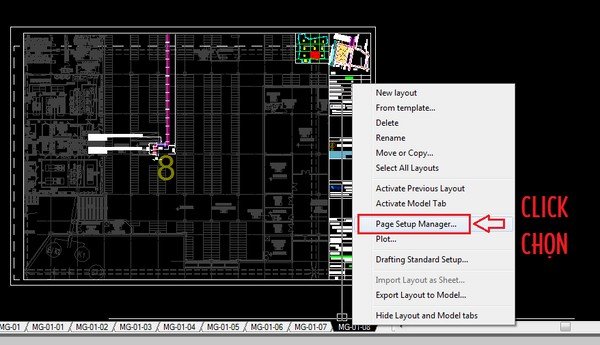

Giao diện thiết lập cách in nhiều bản vẽ trong CAD với các tùy chọn chi tiết

Bước 5: Hoàn tất và tiến hành in ấn

Sau khi đã thiết lập xong tất cả các thông số kỹ thuật cần thiết như máy in, khổ giấy, Plot Style, và vùng chọn đối tượng, bạn chỉ cần nhấn nút “OK” (hoặc “Print”, “Plot”) trong cửa sổ Lisp. Phần mềm sẽ tự động xử lý và gửi lệnh in nhiều bản vẽ trong CAD đến máy in hoặc xuất ra file PDF theo cấu hình của bạn.

Những điểm quan trọng cần lưu ý khi áp dụng cách in nhiều bản vẽ trong CAD

Để quá trình sử dụng lệnh in nhiều bản vẽ trong CAD diễn ra nhanh chóng, hiệu quả và tránh được những sai sót không đáng có, bạn cần nắm vững một số lưu ý quan trọng sau đây. Việc này sẽ giúp bạn làm chủ kỹ thuật in CAD và đảm bảo chất lượng bản vẽ cuối cùng.

Một điều cần biết là cửa sổ Lisp, trong quá trình hoạt động, có thể bị hạn chế đối với một số loại đối tượng nhất định như Mtext, Text, Dimension (Dim), Xline, Line, Leader, Ray khi chúng được sử dụng để định nghĩa khung in. Tuy nhiên, bạn không cần quá lo lắng về điều này, bởi vì các đối tượng kể trên thường không được sử dụng trực tiếp làm khung bao cho vùng in. Thay vào đó, khung in thường là các đối tượng Polyline (Rectangle) hoặc Block.

Đối với công cụ Plot Scale (tỷ lệ in), bạn nên ưu tiên chọn thẻ “Custom” nếu cần in bản vẽ CAD theo tỷ lệ khác nhau cho các bản vẽ. Trong mục Custom, bạn sẽ thấy hai thông số chính là Denominator (mẫu số) và Numerator (tử số) để thiết lập chính xác tỷ lệ mong muốn, ví dụ 1:100 hoặc 1:50. Khi bạn cần xuất file ra dạng PDF, hãy chắc chắn rằng bạn đã chọn đúng đường dẫn đến vị trí lưu file trên máy tính. Việc này giúp tránh các lỗi thường gặp như bản vẽ khi in ra bị mờ, các đường nét không rõ ràng, hoặc file lưu không đúng chỗ. Một hệ thống máy tính ổn định, ví dụ như các sản phẩm được tư vấn tại maytinhgiaphat.vn, sẽ hỗ trợ tốt cho việc xử lý các file CAD nặng và quá trình xuất file PDF phức tạp.

Khi thực hiện sắp xếp các bản vẽ để tiến hành in, bạn cần nắm được các công cụ hoặc tùy chọn sắp xếp chính mà Lisp có thể cung cấp. Chẳng hạn như: Normal (Thông thường), với chế độ này đối tượng nào được bạn chọn trước sẽ được ưu tiên in trước. Left -> Right (Từ trái sang phải), chế độ này sẽ tự động sắp xếp và in các bản vẽ theo thứ tự từ trái qua phải trên không gian Model hoặc Layout, không phụ thuộc vào thứ tự bạn đã lựa chọn đối tượng. Tương tự, Top -> Bottom (Từ trên xuống dưới) sẽ in theo thứ tự từ trên xuống dưới.

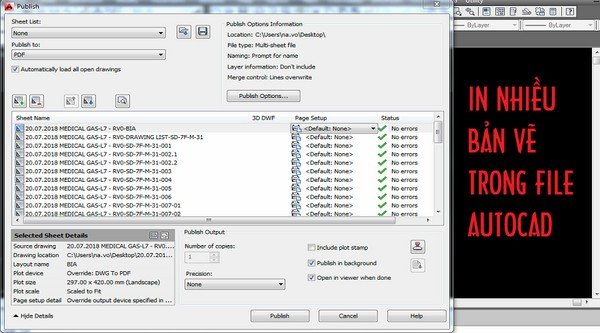

Lưu ý quan trọng để cách in nhiều bản vẽ trong CAD không gặp lỗi

Một trường hợp đặc biệt cần lưu ý là nếu bản vẽ của bạn có chứa các block ở dạng Anonymous (block không tên, thường được tạo ra bởi các lệnh như Array, Mirror khi thiết lập không phù hợp, hoặc do một số Lisp khác), thì Lisp in hàng loạt có khả năng sẽ bị lỗi và không thực hiện được. Cách khắc phục đơn giản trong tình huống này là bạn cần tìm và đổi các block dạng Anonymous đó sang dạng block bình thường (block có tên). Điều này sẽ đảm bảo quy trình in ấn AutoCAD của bạn diễn ra một cách suôn sẻ.

Với những kiến thức và hướng dẫn chi tiết được trình bày ở trên, chắc chắn bạn đã nắm rõ hơn về quy trình thực hiện cách in nhiều bản vẽ trong CAD một cách nhanh chóng và hiệu quả. Việc thành thạo thao tác này không chỉ giúp bạn tiết kiệm thời gian, công sức mà còn đảm bảo tính chính xác và chuyên nghiệp cho các bản vẽ kỹ thuật, qua đó hỗ trợ đắc lực cho công việc thiết kế của bạn. Hãy áp dụng những chia sẻ này để nâng cao năng suất làm việc với AutoCAD.
