Bạn đam mê điện tử và muốn tự tay tạo ra những bo mạch cho riêng mình? Bài viết này sẽ hướng dẫn chi tiết cách làm mạch in tại nhà một cách đơn giản, dễ thực hiện ngay cả với người mới bắt đầu. Việc tự chế tạo mạch in không chỉ giúp bạn hiện thực hóa các ý tưởng sáng tạo mà còn mang lại trải nghiệm thú vị, hiểu sâu hơn về cấu tạo và hoạt động của các thiết bị điện tử. Hãy cùng khám phá quy trình từng bước để tạo ra một mạch in PCB hoàn chỉnh.

Table of Contents

Tìm hiểu về mạch in PCB và lý do bạn nên thử tự làm

Mạch in, hay còn gọi là PCB (Printed Circuit Board), là một bảng mạch nền nơi các linh kiện điện tử được kết nối với nhau thông qua các đường dẫn bằng đồng được in trên một tấm vật liệu cách điện. PCB đóng vai trò vô cùng quan trọng, là “xương sống” của hầu hết các thiết bị điện tử hiện đại, từ những vật dụng đơn giản như đồ chơi trẻ em đến các hệ thống phức tạp như máy tính, điện thoại di động.

Việc tự làm mạch in thủ công tại nhà mang lại nhiều lợi ích đáng kể. Thứ nhất, đối với các dự án cá nhân hoặc số lượng nhỏ, tự làm sẽ giúp tiết kiệm chi phí so với việc đặt gia công bên ngoài. Thứ hai, quá trình này giúp bạn hiểu rõ hơn về thiết kế mạch, cách bố trí linh kiện và nguyên lý hoạt động của mạch điện. Cuối cùng, bạn có thể hoàn toàn chủ động tùy biến thiết kế theo đúng yêu cầu cụ thể của mình, điều mà không phải lúc nào cũng dễ dàng khi đặt hàng. Đây là một kỹ năng hữu ích cho những ai yêu thích DIY và muốn dấn thân sâu hơn vào lĩnh vực điện tử.

Chuẩn bị những gì để bắt đầu làm mạch in tại nhà?

Để quá trình làm mạch điện tử tại nhà diễn ra suôn sẻ, việc chuẩn bị đầy đủ các công cụ và vật liệu là vô cùng cần thiết. Dưới đây là những thứ bạn cần có.

Thiết kế mạch in (Layout PCB)

Trước khi bắt tay vào thực hiện, bạn cần có một bản thiết kế layout cho mạch in của mình. Đây là bản vẽ thể hiện vị trí các linh kiện và đường dẫn kết nối chúng. Hiện nay có nhiều phần mềm hỗ trợ thiết kế PCB chuyên nghiệp và cả những lựa chọn mã nguồn mở mạnh mẽ. Một số phần mềm phổ biến bạn có thể tham khảo bao gồm Cadsoft EAGLE, Proteus, hay KiCad (mã nguồn mở, miễn phí).

Sau khi hoàn thành thiết kế sơ đồ nguyên lý, bạn sẽ chuyển sang giai đoạn vẽ layout. Khi xuất file ảnh từ phần mềm, hãy đảm bảo cài đặt độ phân giải (DPI) ở mức cao, thường là 600 DPI hoặc 1200 DPI, để đường mạch được sắc nét. Quan trọng nhất là các đường mạch phải được in ra với màu đen tuyền để đảm bảo chất lượng khi chuyển sang phíp đồng.

Xem Thêm Bài Viết:

Dụng cụ và vật liệu không thể thiếu

Để thực hiện cách làm mạch in tại nhà, bạn cần chuẩn bị các dụng cụ và vật liệu làm mạch in sau:
Phíp đồng là thành phần cơ bản, thường là loại phíp đồng một mặt hoặc hai mặt tùy theo độ phức tạp của mạch. Giấy in chuyên dụng cũng rất quan trọng; bạn có thể sử dụng giấy ảnh bóng (loại dùng để in ảnh) hoặc giấy decal có lớp đế vàng, những loại giấy này giúp mực in laser bám tốt và dễ dàng chuyển sang bề mặt đồng.

Một chiếc máy in laser là cần thiết để in layout mạch. Bàn là (bàn ủi quần áo) sẽ được dùng để truyền nhiệt, ép mực từ giấy sang phíp đồng. Dung dịch ăn mòn, phổ biến nhất là bột Sắt III Clorua (FeCl3), dùng để loại bỏ phần đồng không cần thiết. Đừng quên các dụng cụ bảo hộ như găng tay cao su, kính bảo hộ để đảm bảo an toàn khi tiếp xúc với hóa chất.

Ngoài ra, các vật liệu phụ trợ khác bao gồm giấy nhám (loại mịn) để làm sạch bề mặt phíp đồng, dung dịch acetone (nước rửa sơn móng tay) để tẩy mực sau khi ăn mòn, bút lông dầu không phai để chỉnh sửa đường mạch nếu cần, dao rọc giấy, thước kẻ, và một chiếc máy khoan mini để khoan lỗ chân linh kiện. Bạn có thể tìm mua các dụng cụ và hóa chất này tại các cửa hàng linh kiện điện tử hoặc trên các trang thương mại điện tử. Nếu bạn đang tìm kiếm một địa chỉ cung cấp uy tín, có thể tham khảo tại maytinhgiaphat.vn.

Hướng dẫn chi tiết các bước làm mạch in thủ công tại nhà

Sau khi đã chuẩn bị đầy đủ, chúng ta sẽ đi vào chi tiết các bước để tạo ra một mạch in PCB hoàn chỉnh bằng các phương pháp thủ công phổ biến.

Phương pháp ủi nhiệt (phổ biến nhất)

Đây là phương pháp được nhiều người lựa chọn vì tính đơn giản và chi phí thấp, rất phù hợp để làm mạch in tại nhà.

Bước 1: In layout mạch lên giấy chuyên dụng.
Hãy đảm bảo rằng bạn đã chọn đúng mặt giấy để in (thường là mặt bóng hơn). Khi cài đặt máy in laser, chọn chế độ in đậm nhất, độ phân giải cao nhất và chỉ in màu đen. Kiểm tra kỹ kích thước bản in phải khớp với kích thước thực tế của mạch.

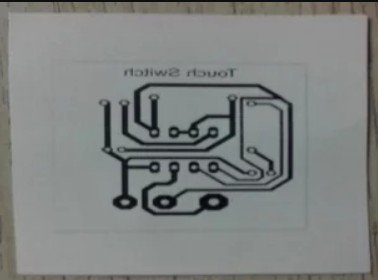

In layout mạch điện tử lên giấy bóng để chuẩn bị làm mạch in tại nhà

Bước 2: Chuẩn bị phíp đồng.
Dùng dao rọc giấy hoặc cưa mini để cắt tấm phíp đồng theo kích thước của layout mạch đã in. Sau đó, sử dụng giấy nhám mịn hoặc miếng rửa chén (loại có bề mặt nhám) để chà sạch lớp oxit và bụi bẩn trên bề mặt đồng. Việc làm sạch này rất quan trọng, giúp mực in bám chắc hơn vào phíp đồng. Rửa lại bằng nước sạch và lau khô hoàn toàn.

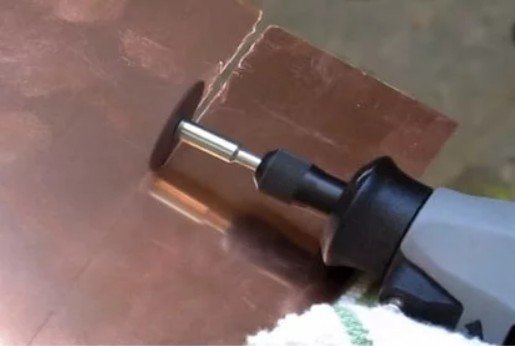

Cắt phíp đồng theo kích thước thiết kế cho dự án làm mạch in thủ công

Bề mặt đồng sau khi chà phải sáng bóng và không còn vết bẩn. Tránh chạm tay trực tiếp lên bề mặt đồng đã làm sạch để không làm dính dầu mỡ hay bụi bẩn trở lại.

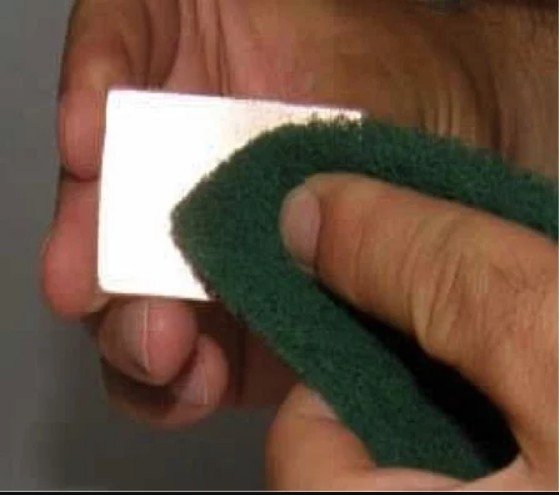

Chà sạch bề mặt phíp đồng bằng miếng rửa chén để tăng độ bám dính mực in

Bước 3: Ép mạch in lên phíp đồng bằng bàn là.
Đặt tờ giấy có hình mạch in (mặt có mực úp xuống) lên bề mặt đồng đã được làm sạch. Căn chỉnh cẩn thận cho khớp. Bạn có thể dùng băng keo chịu nhiệt để cố định tờ giấy vào phíp đồng, tránh bị xê dịch trong quá trình ủi. Đặt bàn là ở nhiệt độ cao nhất (thường là chế độ cho vải cotton hoặc linen), đợi bàn là nóng đều.
Đặt phíp đồng lên một bề mặt phẳng, cứng và chịu nhiệt (ví dụ như một chồng báo cũ hoặc miếng gỗ). Dùng bàn là ép mạnh và đều lên toàn bộ bề mặt giấy trong khoảng 5-15 phút. Di chuyển bàn là từ từ, đặc biệt chú ý đến các góc và cạnh của mạch. Áp lực và nhiệt độ đều sẽ giúp mực in chuyển hoàn toàn từ giấy sang tấm đồng.

Bước 4: Ngâm nước và bóc giấy.
Sau khi ủi xong, tấm phíp đồng sẽ rất nóng, hãy cẩn thận. Để phíp đồng nguội tự nhiên trong vài phút hoặc nhúng ngay vào chậu nước ấm (không phải nước nóng) và ngâm khoảng 10-15 phút. Việc này giúp giấy mềm ra và dễ bóc hơn.
Nhẹ nhàng bóc lớp giấy ra khỏi phíp đồng. Nếu mực bám tốt, các đường mạch sẽ hiện rõ trên bề mặt đồng. Có thể dùng ngón tay miết nhẹ để loại bỏ hết phần giấy còn sót lại, đặc biệt là ở các khe hẹp giữa các đường mạch.

Gỡ giấy bóng khỏi phíp đồng sau khi ủi nhiệt để lộ đường mạch in

Bước 5: Chỉnh sửa đường mạch (nếu cần).
Kiểm tra kỹ các đường mạch vừa được chuyển sang. Đôi khi, một số đường có thể bị mờ, đứt quãng hoặc mực không bám đều.

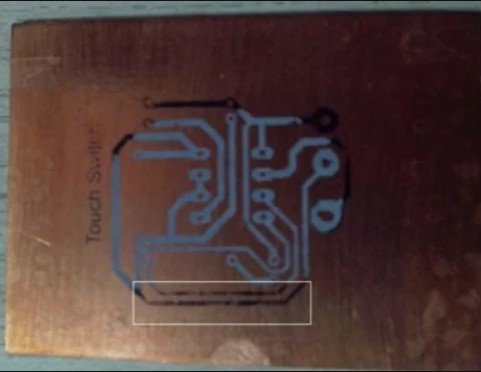

Một số đường mạch in bị mờ sau khi gỡ giấy cần được chỉnh sửa

Sử dụng bút lông dầu loại không phai (permanent marker) để tô lại những chỗ bị lỗi, đảm bảo các đường mạch liên tục và đủ đậm. Đây là bước quan trọng để tránh mạch bị hỏng sau khi ăn mòn mạch in.

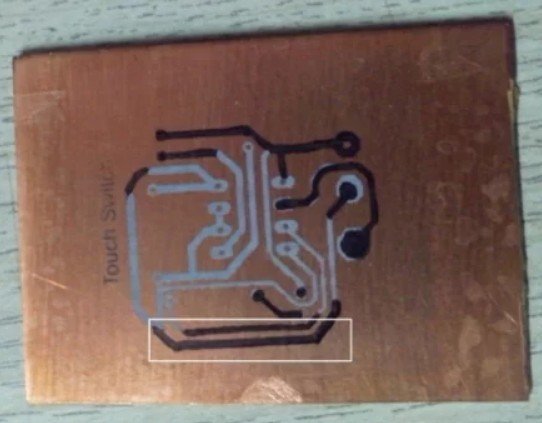

Dùng bút lông dầu tô lại các đường mạch bị mờ hoặc đứt nét

Bước 6: Ăn mòn phíp đồng.
Đây là công đoạn loại bỏ phần đồng thừa không được bảo vệ bởi lớp mực in. Hãy đeo găng tay cao su và kính bảo hộ. Pha dung dịch FeCl3 với nước ấm (khoảng 2-3 muỗng bột FeCl3 cho một lượng nước vừa đủ ngập tấm phíp) trong một khay nhựa hoặc thủy tinh (không dùng khay kim loại).
Nhúng tấm phíp đồng vào dung dịch. Để quá trình ăn mòn mạch in diễn ra nhanh hơn, bạn có thể lắc nhẹ khay hoặc dùng que nhựa khuấy nhẹ dung dịch. Quá trình này có thể mất từ 15 đến 30 phút, tùy thuộc vào nồng độ dung dịch và nhiệt độ. Quan sát cho đến khi toàn bộ phần đồng không có mực bảo vệ đã bị ăn mòn hết.

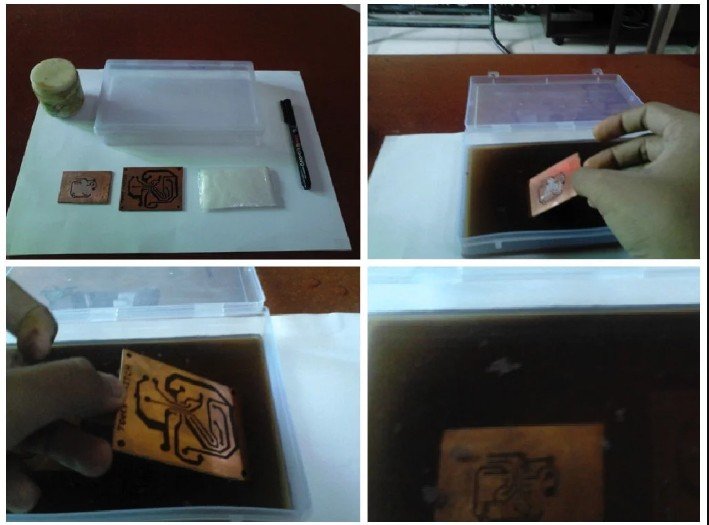

Quá trình ăn mòn phíp đồng bằng dung dịch FeCl3 để loại bỏ phần đồng thừa

Bước 7: Hoàn thiện mạch in.
Khi phần đồng thừa đã được loại bỏ hoàn toàn, lấy mạch ra khỏi dung dịch ăn mòn và rửa sạch dưới vòi nước. Dùng acetone hoặc xăng thơm thấm vào bông gòn để lau sạch lớp mực in trên đường đồng. Lúc này, các đường mạch bằng đồng sẽ hiện ra sáng bóng.
Rửa lại mạch một lần nữa và lau khô. Bước cuối cùng là dùng máy khoan mini với mũi khoan phù hợp để khoan lỗ chân linh kiện tại các vị trí đã đánh dấu. Bạn cũng có thể phủ một lớp sơn chống hàn (solder mask) hoặc nhựa thông pha cồn lên bề mặt mạch để bảo vệ đường đồng khỏi oxy hóa và giúp việc hàn linh kiện dễ dàng hơn.

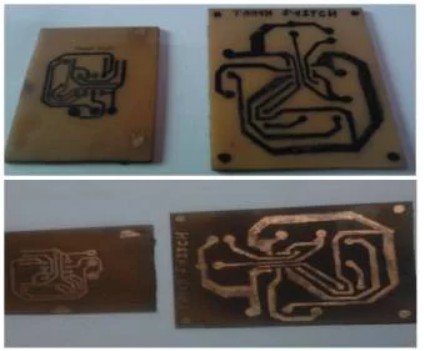

Vệ sinh mạch in sạch sẽ sau khi ăn mòn và tẩy mực chuẩn bị khoan lỗ

Phương pháp vẽ tay trực tiếp (cho mạch đơn giản)

Đối với các mạch điện tử đơn giản, không có nhiều đường mạch phức tạp, bạn có thể áp dụng phương pháp vẽ tay trực tiếp lên phíp đồng. Sau khi làm sạch bề mặt phíp đồng tương tự như phương pháp ủi, bạn dùng bút lông dầu không phai để vẽ trực tiếp các đường mạch theo thiết kế lên bề mặt đồng.
Ưu điểm của phương pháp này là không cần máy in hay giấy chuyên dụng. Tuy nhiên, nó đòi hỏi sự khéo léo và cẩn thận để các đường mạch được đều và chính xác. Phương pháp này phù hợp cho những ai muốn thử nghiệm nhanh một ý tưởng hoặc làm các mạch in đơn giản. Các bước tiếp theo như ăn mòn và hoàn thiện mạch cũng tương tự như phương pháp ủi nhiệt.

Vẽ trực tiếp đường mạch lên phíp đồng bằng bút lông dầu không phai

Những lưu ý quan trọng để làm mạch in tại nhà thành công và an toàn

Khi thực hiện cách làm mạch in tại nhà, an toàn lao động và chất lượng sản phẩm là hai yếu tố hàng đầu. Luôn đeo găng tay cao su và kính bảo hộ khi thao tác với dung dịch ăn mòn FeCl3, vì đây là hóa chất có tính ăn mòn và có thể gây kích ứng da, mắt. Thực hiện ở nơi thông thoáng.

Dung dịch FeCl3 sau khi sử dụng không nên đổ trực tiếp ra môi trường hoặc vào cống rãnh vì có thể gây hại cho sinh vật dưới nước và làm hỏng đường ống. Bạn có thể trung hòa dung dịch bằng cách thêm một ít vôi bột hoặc baking soda, sau đó pha loãng và xử lý theo quy định về chất thải nguy hại của địa phương, hoặc mang đến các điểm thu gom hóa chất nếu có.

Trước khi hàn linh kiện, hãy kiểm tra kỹ mạch bằng đồng hồ vạn năng để đảm bảo không có đường mạch nào bị đứt hoặc chập với nhau. Các lỗi thường gặp khi tự làm mạch PCB bao gồm đường mạch quá mảnh dễ bị đứt, các đường mạch quá gần nhau dễ bị chập, hoặc quá trình ăn mòn không đều. Việc cẩn thận ở từng công đoạn sẽ giúp bạn hạn chế tối đa các lỗi này và có được một sản phẩm mạch in chất lượng.

Hy vọng với những hướng dẫn chi tiết trên, bạn đã nắm được cách làm mạch in tại nhà. Quá trình này có thể đòi hỏi một chút kiên nhẫn và thực hành, nhưng thành quả là một chiếc mạch in do chính tay bạn tạo ra sẽ vô cùng xứng đáng. Việc tự tạo mạch in không chỉ là một kỹ năng hữu ích mà còn là một trải nghiệm sáng tạo đầy thú vị trong thế giới điện tử. Chúc bạn thành công với những dự án của riêng mình!
