Cáp Kết Nối PLC S7-200 Với Máy Tính: Hướng Dẫn Chi Tiết

Trang Chủ / Máy Tính / Cáp Kết Nối PLC S7-200 Với Máy Tính: Hướng Dẫn Chi Tiết

Kết nối Bộ điều khiển logic khả trình (PLC) S7-200 của Siemens với máy tính là một bước cơ bản nhưng cực kỳ quan trọng đối với bất kỳ kỹ sư hoặc kỹ thuật viên tự động hóa nào. Việc này cho phép bạn tải chương trình, giám sát hoạt động, thực hiện chuẩn đoán và cập nhật firmware cho PLC. Bài viết này từ maytinhgiaphat.vn sẽ đi sâu vào hướng dẫn chi tiết về cáp kết nối PLC S7-200 với máy tính, đặc biệt là loại cáp PC/PPI, giúp người đọc nắm vững quy trình thiết lập và khắc phục các sự cố thường gặp, đảm bảo quá trình giao tiếp diễn ra trôi chảy và hiệu quả nhất.

Table of Contents

Tìm hiểu về Cáp Kết Nối PLC S7-200 và Tầm quan trọng của nó

Cáp kết nối PLC S7-200 với máy tính đóng vai trò là cầu nối vật lý và logic giữa hai thiết bị này, cho phép chúng trao đổi dữ liệu. Đối với dòng PLC S7-200, loại cáp phổ biến nhất là cáp PC/PPI (Point-to-Point Interface). Cáp này không chỉ đơn thuần là một sợi dây dẫn tín hiệu mà còn chứa một bộ chuyển đổi giao thức tích hợp, biến đổi tín hiệu từ chuẩn RS-232 hoặc USB của máy tính sang chuẩn PPI mà PLC S7-200 sử dụng.

Tầm quan trọng của việc hiểu rõ và sử dụng đúng loại cáp cũng như cấu hình chính xác không thể bị đánh giá thấp. Một kết nối không ổn định hoặc cấu hình sai có thể dẫn đến nhiều vấn đề từ việc không thể tải chương trình, mất dữ liệu, cho đến hỏng hóc thiết bị trong những trường hợp nghiêm trọng. Đặc biệt, trong các ứng dụng công nghiệp, nơi tính ổn định và độ tin cậy là tối quan trọng, việc thiết lập kết nối chuẩn xác là nền tảng cho mọi hoạt động điều khiển và giám sát hệ thống.

Xem Thêm Bài Viết:

Các loại Cáp Kết Nối PLC S7-200 với Máy Tính phổ biến

Để kết nối PLC S7-200 với máy tính, người dùng thường sử dụng một trong hai loại cáp PC/PPI chính, mỗi loại có những đặc điểm và yêu cầu riêng biệt:

Cáp PC/PPI RS232 (Cổng COM)

Loại cáp này sử dụng giao diện RS232, một chuẩn truyền thông nối tiếp đã tồn tại lâu đời. Đầu cáp nối với máy tính thường là cổng COM 9 chân (DB9). Ưu điểm của loại cáp này là độ ổn định cao và ít bị nhiễu điện từ, phù hợp với môi trường công nghiệp khắc nghiệt. Tuy nhiên, nhược điểm lớn nhất là hầu hết các máy tính hiện đại, đặc biệt là laptop, đã loại bỏ cổng RS232 vật lý. Điều này đòi hỏi người dùng phải sử dụng bộ chuyển đổi USB sang RS232, có thể gây ra thêm một lớp phức tạp và tiềm ẩn các vấn đề về driver.

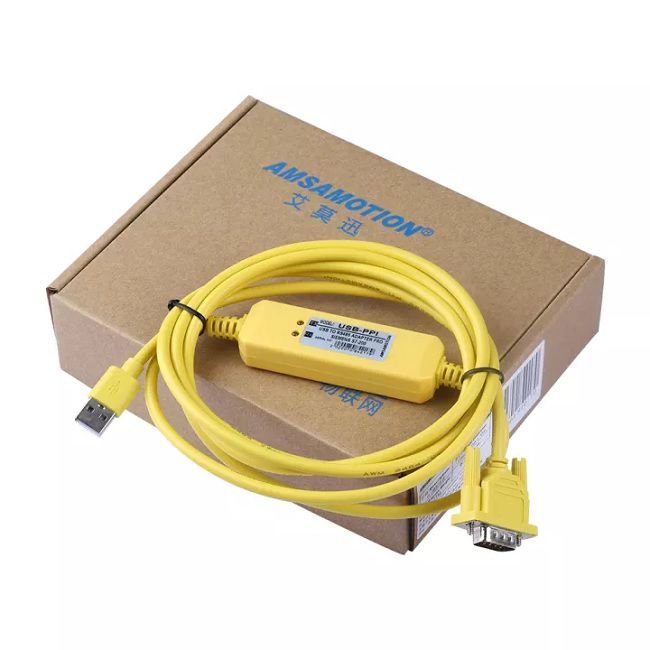

Cáp PC/PPI USB

Với sự phát triển của công nghệ, cáp PC/PPI USB đã trở nên phổ biến hơn. Loại cáp này kết nối trực tiếp với cổng USB trên máy tính, tiện lợi và dễ sử dụng hơn nhiều so với cáp RS232, đặc biệt với các dòng máy tính xách tay hiện đại. Cáp PC/PPI USB thường tích hợp sẵn bộ chuyển đổi USB sang RS232 ảo bên trong, sau đó tiếp tục chuyển sang chuẩn PPI. Người dùng cần cài đặt driver phù hợp cho cáp để máy tính nhận diện và tạo một cổng COM ảo. Mặc dù tiện lợi, đôi khi cáp USB có thể nhạy cảm hơn với nhiễu và yêu cầu driver ổn định để hoạt động trơn tru.

Mỗi loại cáp có những ưu nhược điểm riêng, việc lựa chọn phụ thuộc vào cấu hình máy tính và môi trường làm việc của bạn. Điều quan trọng nhất là đảm bảo cáp có chất lượng tốt và driver tương thích để thiết lập kết nối ổn định.

Chuẩn bị trước khi Thiết lập Kết nối PLC S7-200 với Máy Tính

Trước khi bắt tay vào cấu hình cáp kết nối PLC S7-200 với máy tính, việc chuẩn bị kỹ lưỡng sẽ giúp quá trình diễn ra suôn sẻ, giảm thiểu rủi ro và tiết kiệm thời gian đáng kể. Dưới đây là những điều bạn cần kiểm tra và chuẩn bị:

Phần mềm và Driver cần thiết

Bạn cần cài đặt phần mềm lập trình cho PLC S7-200, đó là Siemens STEP 7 Micro/WIN. Đảm bảo bạn có phiên bản phù hợp với hệ điều hành của mình. Ngoài ra, đối với cáp PC/PPI USB, việc cài đặt driver cho cáp là bắt buộc. Driver này giúp máy tính nhận diện cáp và tạo một cổng COM ảo. Hãy tải driver từ nhà sản xuất cáp hoặc từ trang web của Siemens để đảm bảo tính tương thích và ổn định. Kiểm tra “Device Manager” trên máy tính để xác nhận cổng COM ảo đã được tạo và hoạt động bình thường sau khi cài driver.

Kiểm tra phần cứng và nguồn điện

Đảm bảo rằng PLC S7-200 của bạn đã được cấp nguồn đầy đủ và hoạt động ổn định. Kiểm tra tình trạng đèn báo trên PLC. Cáp PC/PPI cần được cắm chắc chắn vào cả cổng PPI trên PLC và cổng USB/COM trên máy tính. Tránh các lỏng lẻo có thể gây gián đoạn tín hiệu. Kiểm tra tình trạng vật lý của cáp, đảm bảo không có hỏng hóc hay đứt gãy.

Hiểu về các khái niệm cơ bản

Trước khi đi sâu vào cấu hình, việc nắm rõ một số khái niệm cơ bản về truyền thông PPI (Point-to-Point Interface) sẽ rất hữu ích. PPI là một giao thức truyền thông nối tiếp độc quyền của Siemens, cho phép các thiết bị S7-200 giao tiếp với nhau hoặc với PC. Mỗi thiết bị trong mạng PPI (bao gồm cả PLC và cáp PC/PPI) đều có một địa chỉ duy nhất và tốc độ truyền (baud rate) phải được đồng bộ giữa tất cả các thiết bị tham gia. Việc hiểu rõ những nguyên tắc này sẽ giúp bạn dễ dàng chuẩn đoán và khắc phục sự cố hơn.

Việc chuẩn bị kỹ lưỡng những yếu tố trên sẽ tạo nền tảng vững chắc cho quá trình kết nối và lập trình PLC S7-200 của bạn, giúp bạn đạt được hiệu quả tối ưu trong công việc.

Thiết lập Tốc độ Truyền trên Cáp PC/PPI

Một trong những bước quan trọng đầu tiên khi sử dụng cáp kết nối PLC S7-200 với máy tính là thiết lập tốc độ truyền (baud rate) trên chính sợi cáp. Tốc độ truyền này phải hoàn toàn khớp với tốc độ truyền được cấu hình trong phần mềm trên máy tính để đảm bảo giao tiếp ổn định.

Cài đặt tốc độ truyền trên cáp kết nối PLC S7-200 với máy tính qua chế độ PPI

Thông thường, cáp PC/PPI sẽ có các công tắc gạt (DIP switches) nhỏ để người dùng có thể điều chỉnh tốc độ truyền và các chế độ hoạt động khác. Để cấu hình tốc độ truyền 9600 baud, bạn cần điều chỉnh các công tắc gạt theo hướng dẫn cụ thể của nhà sản xuất cáp. Trong ví dụ này, để đạt tốc độ 9600 baud, bạn cần giữ nguyên vị trí công tắc số 1, 3, 4 và gạt công tắc số 2 lên.

Việc thiết lập tốc độ truyền trên cáp là cực kỳ quan trọng. Nếu tốc độ trên cáp và trên phần mềm máy tính không khớp, quá trình giao tiếp sẽ thất bại. Đây là một lỗi phổ biến mà nhiều người dùng mới thường gặp phải. Luôn kiểm tra kỹ tài liệu hướng dẫn của cáp PC/PPI của bạn để đảm bảo cài đặt đúng theo yêu cầu.

Hướng dẫn Cấu hình Cổng Giao Tiếp trên Máy tính (STEP 7 Micro/WIN)

Sau khi đã thiết lập tốc độ truyền trên cáp kết nối PLC S7-200 với máy tính vật lý, bước tiếp theo là cấu hình cổng giao tiếp trong phần mềm STEP 7 Micro/WIN trên máy tính. Quá trình này đảm bảo phần mềm có thể nhận diện và sử dụng đúng cáp cũng như cổng truyền thông mà PLC đang kết nối.

Bước 1: Mở cửa sổ “Set PG/PC Interface” và chọn Properties

Để bắt đầu, bạn cần mở phần mềm STEP 7 Micro/WIN. Từ menu chính, tìm đến mục Communication và chọn Set PG/PC Interface. Cửa sổ “Set PG/PC Interface” sẽ hiện ra, liệt kê các giao diện truyền thông có sẵn trên hệ thống của bạn. Tại đây, bạn cần chọn giao diện phù hợp với loại cáp PC/PPI mà bạn đang sử dụng. Thường sẽ là “PC/PPI cable (MPI)” hoặc “PC Adapter (MPI)” tùy thuộc vào phiên bản driver và cáp của bạn. Sau khi chọn xong, nhấn vào nút Properties để tiến hành cài đặt chi tiết hơn.

Bước 1: Mở cửa sổ Set PG/PC Interface để kết nối PLC S7-200 với máy tính

Việc chọn đúng giao diện và truy cập vào Properties là cực kỳ quan trọng, bởi đây là nơi bạn sẽ tinh chỉnh các thông số kỹ thuật cho phép kết nối giữa phần mềm và PLC. Nếu không chọn đúng giao diện ban đầu, các bước cấu hình tiếp theo sẽ không có tác dụng hoặc dẫn đến lỗi kết nối.

Bước 2: Cấu hình Tốc độ Truyền (Transmission Rate) trong Tab PPI

Sau khi nhấn Properties, một cửa sổ cấu hình chi tiết hơn sẽ xuất hiện. Trong cửa sổ này, bạn cần chuyển đến tab PPI. Đây là nơi bạn sẽ thiết lập các thông số truyền thông liên quan đến giao thức PPI. Điều quan trọng nhất ở bước này là chọn đúng tốc độ truyền (transmission rate) hay còn gọi là baud rate.

Bước 2: Cấu hình tốc độ truyền trên cáp kết nối PLC S7-200 với máy tính

Hãy đảm bảo rằng tốc độ bạn chọn ở đây (ví dụ: 9600 baud) phải trùng khớp hoàn toàn với tốc độ đã thiết lập trên các công tắc gạt của cáp PC/PPI vật lý như đã hướng dẫn ở phần trước. Nếu có sự không đồng bộ, giao tiếp giữa máy tính và PLC sẽ không thể được thiết lập. Một số cáp hoặc driver hiện đại có thể có tùy chọn “Auto” để tự động dò tìm tốc độ, nhưng để đảm bảo độ tin cậy cao nhất, việc cấu hình thủ công và chính xác là luôn được khuyến nghị.

Bước 3: Chọn Cổng Giao Tiếp (COM/USB) trong Tab Local Connection

Tiếp theo trong cửa sổ cấu hình giao diện, bạn cần chuyển sang tab Local Connection. Tab này cho phép bạn chỉ định cổng vật lý trên máy tính mà cáp kết nối PLC S7-200 với máy tính đang sử dụng.

Bước 3: Chọn cổng COM hoặc USB cho cáp kết nối PLC S7-200 với máy tính

Nếu bạn đang sử dụng cáp PC/PPI RS232, bạn sẽ chọn cổng COM vật lý tương ứng (ví dụ: COM1, COM2). Nếu bạn sử dụng cáp PC/PPI USB, bạn cần chọn cổng COM ảo đã được driver của cáp tạo ra (ví dụ: COM3, COM4, v.v.). Để xác định chính xác số cổng COM ảo, bạn có thể kiểm tra trong “Device Manager” của Windows dưới mục “Ports (COM & LPT)”. Đảm bảo rằng bạn chọn đúng cổng COM đã được gán cho cáp của mình.

Bước 4: Thiết lập Địa chỉ PLC và Tìm kiếm Thiết bị

Sau khi đã cấu hình các thông số về tốc độ và cổng kết nối, bước cuối cùng trong quá trình thiết lập là xác định địa chỉ của PLC. Trong tab Local Connection hoặc một tab tương tự, bạn sẽ tìm thấy mục để thiết lập địa chỉ thiết bị trên mạng PPI.

Bước 4: Thiết lập địa chỉ PLC khi kết nối S7-200 với máy tính qua cáp PPI

Theo mặc định, nhiều PLC S7-200 có địa chỉ là 2. Bạn cần nhập địa chỉ này vào ô tương ứng trong phần mềm. Nếu bạn không chắc chắn về địa chỉ của PLC, phần mềm STEP 7 Micro/WIN cung cấp một chức năng rất hữu ích: Search (Tìm kiếm). Kích chọn vào mục “Search”, sau đó double click vào phần “Double – Click to refresh” để chương trình tự động quét và tìm kiếm các thiết bị PLC S7-200 đang kết nối trên mạng PPI. Chức năng này sẽ giúp bạn phát hiện địa chỉ chính xác của PLC, đảm bảo kết nối thành công. Sau khi hoàn tất các bước trên, hãy nhấn “OK” để lưu các thay đổi.

Các Sự Cố Thường Gặp và Cách Khắc phục khi Kết nối PLC S7-200 với Máy Tính

Mặc dù việc thiết lập cáp kết nối PLC S7-200 với máy tính có vẻ đơn giản, nhưng trên thực tế, người dùng có thể gặp phải nhiều sự cố khác nhau. Việc hiểu rõ các vấn đề phổ biến và cách khắc phục chúng là kỹ năng cần thiết để duy trì hoạt động ổn định của hệ thống.

Lỗi không thể thiết lập kết nối (Cannot establish communication)

Đây là lỗi phổ biến nhất và thường là nguyên nhân của nhiều vấn đề khác. Khi bạn cố gắng kết nối và nhận thông báo lỗi “Cannot establish communication” hoặc tương tự, hãy kiểm tra các điểm sau:

Kiểm tra cáp và nguồn PLC: Đảm bảo cáp PC/PPI được cắm chắc chắn vào cả máy tính và PLC. Xác nhận PLC đã được cấp nguồn và đèn báo nguồn sáng.
Tốc độ truyền (Baud Rate) không khớp: Đây là nguyên nhân hàng đầu. Hãy chắc chắn rằng tốc độ truyền trên cáp PC/PPI vật lý (thông qua công tắc DIP) và trong phần mềm STEP 7 Micro/WIN (tab PPI) phải hoàn toàn giống nhau. Thử các tốc độ phổ biến như 9600, 19200, 38400 baud.
Cổng COM không đúng: Kiểm tra lại “Device Manager” của Windows để xác định cổng COM chính xác mà cáp của bạn đang sử dụng, sau đó chọn đúng cổng đó trong tab “Local Connection” của phần mềm.
Driver cáp bị lỗi hoặc chưa cài: Đối với cáp USB-PPI, driver là bắt buộc. Nếu driver bị lỗi hoặc chưa được cài đặt, máy tính sẽ không nhận diện được cáp. Hãy cài đặt lại hoặc cập nhật driver mới nhất.
Địa chỉ PLC sai: Đảm bảo địa chỉ PLC bạn nhập trong phần mềm trùng với địa chỉ thực của PLC. Sử dụng chức năng “Search” trong phần mềm để dò tìm địa chỉ chính xác.
PLC đang ở chế độ STOP hoặc lỗi: Một số trường hợp, PLC ở chế độ STOP hoặc có lỗi nghiêm trọng có thể ảnh hưởng đến khả năng giao tiếp. Hãy kiểm tra trạng thái PLC.

Vấn đề về Driver và Cổng COM ảo

Đối với cáp kết nối PLC S7-200 với máy tính loại USB, các vấn đề liên quan đến driver thường xuyên xảy ra.

Cài đặt Driver không thành công: Đảm bảo bạn tải driver từ nguồn đáng tin cậy và chạy với quyền quản trị (Run as administrator). Tắt phần mềm diệt virus tạm thời nếu cần.
Cổng COM ảo không ổn định: Một số driver kém chất lượng có thể tạo ra cổng COM ảo không ổn định, dẫn đến mất kết nối ngẫu nhiên. Thử cài đặt phiên bản driver khác hoặc xem xét thay thế cáp nếu vấn đề tiếp diễn.
Xung đột cổng COM: Đôi khi, các thiết bị khác hoặc driver cũ có thể chiếm dụng cổng COM ảo. Trong “Device Manager”, bạn có thể thử thay đổi số cổng COM ảo được gán cho cáp của mình để tránh xung đột.

PLC không phản hồi sau khi kết nối

Nếu kết nối được thiết lập nhưng PLC không phản hồi khi bạn cố gắng upload/download chương trình hoặc giám sát, hãy xem xét các khả năng sau:

Thời gian chờ (Timeout) quá ngắn: Trong cài đặt Properties của giao diện PPI, có thể có tùy chọn điều chỉnh thời gian chờ. Tăng thời gian chờ lên một chút có thể giúp kết nối ổn định hơn, đặc biệt với các hệ thống có độ trễ cao.
Lỗi trong chương trình PLC: Một chương trình PLC bị lỗi hoặc bị treo có thể khiến PLC không thể giao tiếp bình thường. Trong trường hợp này, bạn có thể cần thực hiện “Clear/Reset” PLC (thường yêu cầu truy cập vật lý và thao tác qua công tắc trên PLC) để đưa nó về trạng thái mặc định, sau đó thử kết nối lại.
Vấn đề về phần cứng PLC: Trong một số ít trường hợp, bản thân cổng PPI trên PLC có thể bị hỏng, cần được kiểm tra bởi chuyên gia.

Bằng cách kiểm tra và xử lý từng nguyên nhân tiềm ẩn một cách có hệ thống, bạn có thể nhanh chóng khắc phục các sự cố và khôi phục khả năng giao tiếp giữa máy tính và PLC S7-200.

Các tính năng hữu ích khi kết nối PLC S7-200 với Máy tính

Khi đã thiết lập thành công cáp kết nối PLC S7-200 với máy tính, bạn sẽ mở khóa một loạt các tính năng mạnh mẽ trong phần mềm lập trình STEP 7 Micro/WIN. Những tính năng này không chỉ giúp bạn trong quá trình phát triển chương trình mà còn hỗ trợ đắc lực cho việc vận hành và bảo trì hệ thống tự động hóa.

Tải chương trình (Download) và Tải về (Upload)

Đây là hai chức năng cốt lõi. Download cho phép bạn truyền chương trình từ máy tính xuống PLC, khởi tạo hoặc cập nhật logic điều khiển cho thiết bị. Ngược lại, Upload giúp bạn đọc chương trình hiện có từ PLC lên máy tính để sao lưu, chỉnh sửa hoặc phân tích. Khả năng upload chương trình từ PLC là cực kỳ quan trọng cho việc bảo trì, đặc biệt khi bạn cần làm việc với một PLC đã hoạt động mà không có bản sao lưu chương trình trên máy tính.

Giám sát trạng thái PLC và dữ liệu (Monitoring)

Chức năng giám sát cung cấp cái nhìn trực quan về hoạt động của PLC trong thời gian thực. Bạn có thể theo dõi trạng thái của các đầu vào (Inputs), đầu ra (Outputs), biến trung gian (Memory bits), thanh ghi dữ liệu (Data registers) và nhiều thông số khác. Điều này cực kỳ hữu ích cho việc:

Kiểm tra logic chương trình: Xác định xem các điều kiện và lệnh trong chương trình có đang hoạt động đúng như mong đợi hay không.
Phát hiện lỗi: Nhanh chóng nhận ra các điểm bất thường hoặc lỗi trong quá trình vận hành của máy móc.
Hiểu hành vi hệ thống: Theo dõi các biến để hiểu rõ hơn về cách hệ thống phản ứng với các tác động khác nhau.

Buộc giá trị (Force) và Chỉnh sửa trực tuyến (Online Editing)

Chức năng Force cho phép bạn tạm thời ép buộc một giá trị cụ thể cho một đầu vào hoặc đầu ra của PLC, bất kể trạng thái vật lý thực tế của nó. Điều này rất hữu ích trong quá trình thử nghiệm chương trình hoặc khi bạn cần cô lập một phần của hệ thống để kiểm tra mà không ảnh hưởng đến toàn bộ hoạt động.

Online Editing là một tính năng mạnh mẽ cho phép bạn thực hiện các thay đổi nhỏ trong chương trình PLC mà không cần dừng hoạt động của PLC. Thay vì phải tải lại toàn bộ chương trình, bạn có thể chỉnh sửa một đoạn code nhỏ và tải riêng phần đó xuống, giúp giảm thiểu thời gian ngừng máy và tăng hiệu quả bảo trì. Tuy nhiên, tính năng này cần được sử dụng cẩn thận và chỉ khi bạn hoàn toàn chắc chắn về những thay đổi mình đang thực hiện.

Chuẩn đoán lỗi và Thông tin hệ thống

Phần mềm STEP 7 Micro/WIN cũng cung cấp các công cụ chuẩn đoán mạnh mẽ. Bạn có thể truy cập vào “System Information” để xem các thông tin chi tiết về PLC, phiên bản firmware, trạng thái bộ nhớ, và các lỗi được ghi lại. Các thông báo lỗi (Error codes) cung cấp gợi ý quan trọng để xác định nguyên nhân gốc rễ của các sự cố, giúp bạn khắc phục vấn đề nhanh chóng và chính xác hơn.

Việc tận dụng tối đa các tính năng này sau khi kết nối thành công cáp kết nối PLC S7-200 với máy tính sẽ giúp bạn không chỉ lập trình hiệu quả mà còn vận hành và bảo trì hệ thống tự động hóa một cách chuyên nghiệp.

Mẹo và Thực hành Tốt nhất khi sử dụng Cáp Kết Nối PLC S7-200

Để đảm bảo quá trình kết nối và làm việc với PLC S7-200 luôn diễn ra hiệu quả và an toàn, có một số mẹo và thực hành tốt nhất mà bạn nên áp dụng. Những kinh nghiệm này giúp tăng cường độ tin cậy, giảm thiểu lỗi và tối ưu hóa quy trình làm việc.

Luôn sao lưu chương trình PLC

Trước khi thực hiện bất kỳ thay đổi nào hoặc khi làm việc với một PLC mới, hãy luôn ưu tiên tải chương trình hiện có (Upload) từ PLC lên máy tính và lưu trữ bản sao lưu. Việc này giống như tạo điểm khôi phục cho hệ thống của bạn. Trong trường hợp có lỗi xảy ra sau khi tải chương trình mới hoặc trong quá trình thử nghiệm, bạn luôn có thể khôi phục lại trạng thái hoạt động ổn định ban đầu của PLC. Lưu trữ các bản sao lưu theo phiên bản và ngày tháng để dễ dàng quản lý.

Kiểm tra tính toàn vẹn của cáp thường xuyên

Cáp kết nối PLC S7-200 với máy tính là một thành phần quan trọng và thường xuyên bị uốn cong, kéo giãn trong môi trường làm việc. Hãy kiểm tra định kỳ xem cáp có bị đứt, hỏng vỏ bọc, cong chân cắm hay không. Cáp bị hỏng có thể gây ra lỗi kết nối không ổn định, mất dữ liệu hoặc thậm chí là hỏng cổng giao tiếp trên PLC hoặc máy tính. Nếu phát hiện hư hỏng, hãy thay thế cáp ngay lập tức bằng một sản phẩm chất lượng tốt.

Đảm bảo môi trường làm việc ổn định

Môi trường công nghiệp có thể khắc nghiệt với nhiều nhiễu điện từ. Đảm bảo rằng máy tính và PLC được kết nối thông qua cáp kết nối PLC S7-200 với máy tính được đặt trong môi trường tương đối sạch sẽ, khô ráo và tránh xa các nguồn nhiễu điện mạnh. Sử dụng cáp có chống nhiễu tốt hoặc cáp có lớp vỏ bọc chống nhiễu có thể cải thiện đáng kể độ ổn định của kết nối. Đối với laptop, hãy đảm bảo pin đầy đủ hoặc kết nối với nguồn điện ổn định để tránh mất kết nối đột ngột giữa chừng.

Nâng cao hiểu biết về PLC S7-200 và phần mềm STEP 7 Micro/WIN

Để tối ưu hóa hiệu quả công việc, không chỉ cần thành thạo về phần cứng và kết nối, mà còn cần có kiến thức sâu rộng về PLC S7-200 và phần mềm lập trình STEP 7 Micro/WIN. Tham gia các khóa học, đọc tài liệu hướng dẫn sử dụng, và thực hành thường xuyên sẽ giúp bạn hiểu rõ hơn về cách hoạt động của PLC, các lệnh lập trình, và cách sử dụng các công cụ chuẩn đoán một cách hiệu quả nhất. Kiến thức chuyên sâu sẽ giúp bạn không chỉ khắc phục sự cố mà còn phát triển các giải pháp tự động hóa tối ưu hơn.

Bằng cách tuân thủ những nguyên tắc và mẹo này, bạn sẽ xây dựng được một quy trình làm việc vững chắc, đảm bảo mọi thao tác với PLC S7-200 đều diễn ra an toàn, chính xác và hiệu quả.

Tương lai của Kết nối PLC: Từ S7-200 đến các thế hệ mới

Trong bối cảnh công nghệ tự động hóa liên tục phát triển, việc kết nối PLC với máy tính cũng đã trải qua nhiều thay đổi đáng kể. Mặc dù cáp kết nối PLC S7-200 với máy tính thông qua chuẩn PPI vẫn còn rất phổ biến do số lượng lớn các hệ thống S7-200 đang hoạt động, nhưng các thế hệ PLC mới hơn của Siemens đã chuyển dịch sang các phương thức kết nối hiện đại hơn.

PLC S7-200, với giao thức PPI và kết nối nối tiếp (RS232 hoặc USB qua bộ chuyển đổi), đại diện cho một thời kỳ mà sự đơn giản và độ tin cậy trong truyền thông điểm-điểm là ưu tiên hàng đầu. Nó phục vụ tốt cho các ứng dụng nhỏ và vừa, nơi yêu cầu về tốc độ và khả năng mạng không quá phức tạp. Tuy nhiên, giới hạn về tốc độ truyền, khoảng cách và khả năng kết nối mạng là những yếu tố mà các hệ thống hiện đại không thể chấp nhận được.

Các dòng PLC mới hơn như Siemens S7-1200 và S7-1500 đã tích hợp sẵn cổng Ethernet (PROFINET) làm chuẩn giao tiếp chính. Điều này mang lại nhiều ưu điểm vượt trội:

Tốc độ cao hơn: Ethernet cho phép truyền dữ liệu với tốc độ gigabit, nhanh hơn rất nhiều so với các chuẩn nối tiếp.
Khoảng cách xa hơn: Kết nối qua Ethernet có thể mở rộng khoảng cách truyền thông mà không cần bộ lặp tín hiệu phức tạp.
Khả năng mạng mạnh mẽ: PLC có thể dễ dàng được tích hợp vào mạng công nghiệp rộng lớn hơn, giao tiếp với các thiết bị khác như HMI, SCADA, máy chủ mà không cần thêm module phức tạp.
Tiêu chuẩn hóa: Ethernet là một chuẩn công nghiệp và thương mại rộng rãi, giúp việc tích hợp và quản lý hệ thống trở nên dễ dàng hơn.
Bảo mật: Các giao thức Ethernet hiện đại cũng được trang bị các lớp bảo mật tốt hơn, phù hợp với yêu cầu ngày càng cao về an ninh mạng công nghiệp.

Mặc dù có sự chuyển dịch này, S7-200 vẫn giữ vai trò quan trọng trong nhiều ngành công nghiệp, đặc biệt là ở các nhà máy và cơ sở sản xuất đã được trang bị từ lâu. Kỹ năng làm việc với cáp kết nối PLC S7-200 với máy tính vẫn là một kỹ năng giá trị đối với nhiều kỹ sư và kỹ thuật viên. Tuy nhiên, việc hiểu biết về các xu hướng công nghệ mới và khả năng thích ứng với các phương thức kết nối hiện đại như Ethernet là cần thiết để đón đầu tương lai của tự động hóa công nghiệp.

Kết nối an toàn và hiệu quả với PLC S7-200

Việc thiết lập và duy trì cáp kết nối PLC S7-200 với máy tính một cách chính xác là nền tảng cho mọi hoạt động lập trình và vận hành hệ thống tự động hóa. Từ việc lựa chọn loại cáp phù hợp, cấu hình tốc độ truyền trên cáp vật lý, cho đến các bước tinh chỉnh trong phần mềm STEP 7 Micro/WIN, mỗi giai đoạn đều đòi hỏi sự tỉ mỉ và hiểu biết chuyên sâu. Những kiến thức và hướng dẫn chi tiết được chia sẻ trong bài viết này, từ việc cài đặt driver, khắc phục sự cố phổ biến đến các mẹo thực hành tốt nhất, sẽ giúp bạn tối ưu hóa quá trình làm việc, đảm bảo kết nối luôn ổn định, an toàn và hiệu quả. Nắm vững kỹ năng này không chỉ giúp bạn làm chủ PLC S7-200 mà còn nâng cao năng lực trong lĩnh vực tự động hóa công nghiệp.
