Kết nối PLC Siemens S7-300 với máy tính là một kỹ năng nền tảng và vô cùng quan trọng đối với bất kỳ kỹ sư tự động hóa, kỹ thuật viên bảo trì hay sinh viên nào đang làm việc với hệ thống điều khiển công nghiệp. Việc thiết lập một kết nối ổn định và đáng tin cậy giữa máy tính và PLC S7-300 cho phép người dùng thực hiện các tác vụ thiết yếu như lập trình, giám sát, chuẩn đoán lỗi và cập nhật firmware. Bài viết này của maytinhgiaphat.vn sẽ cung cấp một hướng dẫn chi tiết, từng bước về cách sử dụng cáp kết nối PLC S7-300 với máy tính qua cổng Ethernet, đảm bảo bạn có thể thực hiện công việc này một cách hiệu quả và ít gặp trục trặc nhất.

Table of Contents

Tìm hiểu về tầm quan trọng của kết nối PLC S7-300 và các yếu tố cơ bản

Việc thiết lập kết nối giữa bộ điều khiển logic khả trình (PLC) S7-300 và máy tính không chỉ là một yêu cầu kỹ thuật mà còn là chìa khóa để khai thác tối đa tiềm năng của hệ thống tự động hóa. Khi kết nối được thiết lập thành công, người dùng có thể tải chương trình điều khiển từ máy tính xuống PLC, giúp bộ điều khiển hoạt động theo logic mong muốn. Ngược lại, việc tải chương trình từ PLC lên máy tính cũng vô cùng cần thiết để sao lưu dữ liệu, phân tích mã nguồn hiện có hoặc phục hồi hệ thống sau sự cố.

Tại sao cần kết nối PLC S7-300 với máy tính?

Kết nối PLC với máy tính đóng vai trò trung tâm trong toàn bộ vòng đời của một hệ thống tự động hóa, từ giai đoạn thiết kế ban đầu cho đến vận hành và bảo trì lâu dài. Một trong những mục đích chính là lập trình và cấu hình. Kỹ sư sử dụng phần mềm chuyên dụng như Siemens STEP 7 hoặc TIA Portal trên máy tính để viết, biên dịch và tải các chương trình điều khiển xuống PLC, định hình cách máy móc và quy trình hoạt động.

Ngoài ra, việc kết nối còn cho phép giám sát và chuẩn đoán. Kỹ thuật viên có thể xem trạng thái hoạt động của PLC theo thời gian thực, kiểm tra giá trị các biến, đầu vào/đầu ra, và xác định vị trí lỗi nhanh chóng, từ đó giảm thiểu thời gian ngừng hoạt động của hệ thống. Đây là một yếu tố then chốt giúp duy trì hiệu suất sản xuất và tránh những tổn thất không đáng có.

Cáp kết nối PLC S7-300 với máy tính qua Ethernet

Cuối cùng, việc nâng cấp và bảo trì cũng đòi hỏi kết nối liên tục. Khi có bản cập nhật firmware hoặc cần điều chỉnh chương trình để tối ưu hóa quy trình, việc kết nối với máy tính là bắt buộc. Điều này đảm bảo hệ thống luôn hoạt động với hiệu suất tốt nhất và có thể thích nghi với các yêu cầu mới.

Xem Thêm Bài Viết:

Vai trò của cáp kết nối Ethernet trong hệ thống S7-300

Ethernet đã trở thành chuẩn mực trong kết nối mạng công nghiệp hiện đại nhờ vào tốc độ cao, khả năng truyền dữ liệu xa, và đặc biệt là tính linh hoạt trong việc kết nối nhiều thiết bị cùng lúc. Đối với PLC S7-300 của Siemens, Ethernet (hoặc PROFINET trên các module CPU hỗ trợ) mang lại nhiều lợi thế đáng kể so với các chuẩn truyền thông cũ như MPI hoặc PROFIBUS.

Sử dụng cáp kết nối PLC S7-300 với máy tính qua Ethernet giúp truyền tải lượng lớn dữ liệu một cách nhanh chóng, rất hữu ích khi tải các chương trình phức tạp hoặc thực hiện chuẩn đoán từ xa. Khả năng kết nối nhiều thiết bị trên cùng một mạng Ethernet cho phép thiết lập các hệ thống SCADA (Supervisory Control and Data Acquisition) hoặc HMI (Human Machine Interface) dễ dàng hơn, tạo điều kiện thuận lợi cho việc giám sát và điều khiển toàn diện. Hơn nữa, với sự phổ biến của Ethernet, việc tìm kiếm thiết bị, cáp và hỗ trợ kỹ thuật cũng trở nên đơn giản và tiết kiệm chi phí hơn rất nhiều.

Chuẩn bị trước khi kết nối PLC S7-300 với máy tính

Trước khi bắt tay vào quá trình kết nối, việc chuẩn bị kỹ lưỡng là bước quan trọng giúp đảm bảo quá trình diễn ra suôn sẻ và tránh các lỗi không đáng có. Một sự chuẩn bị cẩn thận không chỉ tiết kiệm thời gian mà còn nâng cao độ tin cậy của toàn bộ hệ thống.

Các thiết bị và phần mềm cần thiết

Để thực hiện việc kết nối cáp kết nối PLC S7-300 với máy tính bằng Ethernet, bạn cần chuẩn bị đầy đủ các thành phần sau:

PLC Siemens S7-300: Đảm bảo PLC đang hoạt động ổn định và được cấp nguồn đầy đủ. CPU của PLC phải có cổng Ethernet tích hợp (thường là các module CPU có ký hiệu PN hoặc DP/PN) hoặc bạn cần trang bị thêm module truyền thông Ethernet (CP).
Máy tính cá nhân (PC/Laptop): Máy tính cần có cổng Ethernet vật lý (RJ45) còn hoạt động tốt. Hệ điều hành thường là Windows, và cần có đủ tài nguyên (RAM, CPU, ổ cứng) để chạy phần mềm lập trình.
Cáp Ethernet: Bạn cần một cáp kết nối PLC S7-300 với máy tính chuẩn Ethernet. Thông thường, một cáp Ethernet thẳng (straight-through cable) sẽ được sử dụng để kết nối máy tính với PLC qua một switch mạng. Tuy nhiên, nếu bạn kết nối trực tiếp từ máy tính đến PLC mà không qua switch, một cáp chéo (crossover cable) có thể cần thiết, mặc dù hầu hết các card mạng hiện đại và cổng Ethernet của PLC đều hỗ trợ chức năng Auto-MDI/MDIX, cho phép sử dụng cáp thẳng trong mọi trường hợp.
Phần mềm lập trình Siemens:
- Siemens STEP 7 Classic: Đây là phần mềm truyền thống được sử dụng cho S7-300. Đảm bảo phiên bản phần mềm đã được cài đặt và kích hoạt đúng cách trên máy tính của bạn.
- TIA Portal (Totally Integrated Automation Portal): Nếu bạn đang sử dụng các phiên bản CPU S7-300 đời mới hơn hoặc muốn làm việc trong môi trường tích hợp, TIA Portal có thể là lựa chọn. Quá trình kết nối về cơ bản tương tự nhưng giao diện có thể khác đôi chút.
Nguồn điện ổn định: Đảm bảo PLC và máy tính đều được cấp nguồn điện ổn định, tránh các sự cố mất điện đột ngột có thể gây hỏng hóc hoặc mất dữ liệu.

Kiểm tra cấu hình mạng cơ bản của PLC

Trước khi cố gắng kết nối, điều quan trọng là phải biết cấu hình mạng hiện tại của PLC S7-300 của bạn, đặc biệt là địa chỉ IP của nó. Nếu PLC là mới hoặc đã được reset về cài đặt gốc, địa chỉ IP có thể chưa được thiết lập hoặc ở chế độ DHCP (nhận IP động), điều này không lý tưởng cho mạng công nghiệp cần sự ổn định.

Bạn có thể kiểm tra địa chỉ IP của PLC bằng một số cách:

Nếu có dự án STEP 7/TIA Portal cũ: Mở dự án và kiểm tra cấu hình phần cứng của module CPU hoặc module CP Ethernet. Địa chỉ IP sẽ được khai báo rõ ràng trong phần cài đặt mạng.
Sử dụng Primary Setup Tool (PST) của Siemens: Đây là một công cụ miễn phí cho phép bạn dò tìm các thiết bị PROFINET/Ethernet trong mạng và gán địa chỉ IP cho chúng. PST rất hữu ích khi bạn không biết IP của PLC hoặc cần thay đổi nó.
Kiểm tra màn hình HMI hoặc panel điều khiển: Nếu PLC đang kết nối với một màn hình HMI hoặc panel điều khiển, địa chỉ IP có thể được hiển thị trên đó.

Việc nắm rõ địa chỉ IP của PLC sẽ là cơ sở để bạn cấu hình địa chỉ IP cho máy tính sao cho chúng nằm trong cùng một dải mạng, đây là yêu cầu tiên quyết cho một kết nối Ethernet thành công.

Hướng dẫn kết nối máy tính với PLC S7-300 bằng cáp Ethernet chi tiết

Quá trình kết nối cáp kết nối PLC S7-300 với máy tính qua Ethernet bao gồm nhiều bước cấu hình từ phần mềm lập trình đến cài đặt mạng trên máy tính. Thực hiện đúng thứ tự và kiểm tra kỹ lưỡng từng bước sẽ giúp bạn thiết lập kết nối một cách hiệu quả.

Bước 1: Cấu hình PG/PC Interface trong phần mềm Siemens STEP 7

Việc cấu hình PG/PC Interface (Giao diện Lập trình/Máy tính) trong phần mềm STEP 7 là bước đầu tiên và quan trọng nhất để thiết lập kênh giao tiếp giữa máy tính và PLC. Đây là nơi bạn chọn cách phần mềm sẽ “nhìn thấy” PLC thông qua các card mạng hoặc adapter truyền thông.

Để bắt đầu, hãy mở phần mềm STEP 7 trên máy tính của bạn. Từ thanh menu chính, bạn tìm đến mục Options và chọn Set PG/PC Interface.... Một cửa sổ mới sẽ hiện ra, cho phép bạn lựa chọn giao diện truyền thông mong muốn.

Cấu hình PG/PC Interface cho kết nối cáp PLC S7-300 với máy tính

Trong danh sách các giao diện có sẵn, bạn cần tìm và chọn card mạng Ethernet mà máy tính của bạn đang sử dụng để kết nối với PLC. Tên của card mạng thường sẽ có dạng như “Intel(R) Ethernet Connection…”, “Realtek PCIe GbE Family Controller…” hoặc tương tự, kèm theo đuôi “.TCPIP.1”. Chẳng hạn, bạn có thể thấy “CP1613(ISO) -> …”, “PC Internal (Local) -> …”, hoặc “TCP/IP(Auto) -> Tên_Card_Mạng_Của_Bạn.TCPIP.1”. Hãy chắc chắn rằng bạn đã chọn đúng card mạng vật lý đang được kết nối với PLC. Sau khi đã chọn chính xác, nhấn OK để lưu lại cấu hình. Bước này báo hiệu cho phần mềm biết rằng nó sẽ sử dụng cổng Ethernet nào trên máy tính để tìm kiếm và giao tiếp với PLC S7-300. Việc lựa chọn sai card mạng là một lỗi phổ biến có thể ngăn cản mọi nỗ lực kết nối sau này.

Bước 2: Cấu hình địa chỉ IP tĩnh cho card mạng máy tính

Sau khi đã thiết lập PG/PC Interface trong phần mềm STEP 7, bước tiếp theo là cấu hình địa chỉ IP tĩnh (Static IP Address) cho card mạng trên máy tính của bạn. Việc này là cực kỳ quan trọng để đảm bảo rằng máy tính và PLC S7-300 có thể “nhìn thấy” và giao tiếp được với nhau trong cùng một mạng con (subnet). Sử dụng IP tĩnh giúp tránh được các xung đột địa chỉ có thể xảy ra trong môi trường DHCP và mang lại sự ổn định cần thiết cho các ứng dụng công nghiệp.

Để cấu hình IP tĩnh, bạn thực hiện theo các bước sau:

Mở cửa sổ Network Connections

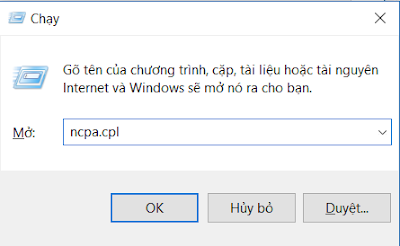

Cách nhanh nhất để truy cập cài đặt mạng là sử dụng hộp thoại Run. Nhấn tổ hợp phím Windows + R để mở hộp thoại Run. Gõ ncpa.cpl vào ô tìm kiếm và nhấn Enter. Thao tác này sẽ mở trực tiếp cửa sổ “Network Connections” (Kết nối Mạng) trên máy tính của bạn, hiển thị tất cả các card mạng vật lý và ảo đang có.

Mở cửa sổ Network Connections để thiết lập cáp kết nối PLC S7-300 với máy tính

Trong cửa sổ “Network Connections”, bạn cần xác định card mạng mà bạn đã chọn trong Bước 1 để kết nối với PLC S7-300. Nhấn chuột phải vào biểu tượng card mạng đó và chọn Properties (Thuộc tính). Thao tác này sẽ mở ra cửa sổ thuộc tính của card mạng, nơi bạn có thể điều chỉnh các cài đặt liên quan đến giao thức mạng.

Chọn Properties của card mạng để cấu hình cáp kết nối PLC S7-300 với máy tính

Cấu hình Internet Protocol Version 4 (TCP/IPv4)

Trong cửa sổ thuộc tính của card mạng, cuộn xuống và tìm mục Internet Protocol Version 4 (TCP/IPv4). Đây là giao thức chịu trách nhiệm cho việc gán địa chỉ IP. Nhấn đúp chuột vào mục này hoặc chọn nó rồi nhấn nút Properties ở phía dưới.

Truy cập TCP/IPv4 để thiết lập địa chỉ IP tĩnh cho cáp kết nối PLC S7-300 với máy tính

Một cửa sổ mới sẽ xuất hiện, cho phép bạn cấu hình địa chỉ IP. Mặc định, tùy chọn Obtain an IP address automatically (Tự động nhận địa chỉ IP) có thể được chọn. Bạn cần chuyển sang tùy chọn Use the following IP address (Sử dụng địa chỉ IP sau).

Nhập địa chỉ IP và Subnet Mask cho cáp kết nối PLC S7-300 với máy tính

Bây giờ, bạn sẽ nhập địa chỉ IP tĩnh cho máy tính của mình. Điều cực kỳ quan trọng là địa chỉ IP này phải nằm trong cùng dải mạng con với địa chỉ IP của PLC S7-300, nhưng phải khác hoàn toàn với địa chỉ IP của PLC để tránh xung đột.

Ví dụ:

Nếu địa chỉ IP của PLC là 192.168.0.1 với Subnet Mask 255.255.255.0.
Bạn có thể đặt địa chỉ IP cho máy tính là 192.168.0.10 (hoặc bất kỳ địa chỉ nào khác trong dải 192.168.0.2 đến 192.168.0.254, miễn là không trùng với PLC hoặc thiết bị khác).
Subnet Mask của máy tính cũng phải là 255.255.255.0.
Cột Default Gateway và Preferred/Alternate DNS Server thường không cần thiết khi kết nối trực tiếp với PLC, bạn có thể để trống hoặc điền vào nếu có yêu cầu mạng cụ thể. Tuy nhiên, đối với kết nối PLC đơn thuần, việc bỏ trống thường không ảnh hưởng.

Sau khi đã nhập đầy đủ thông tin, nhấn OK để lưu lại cấu hình IP. Card mạng của máy tính bây giờ đã sẵn sàng để giao tiếp với PLC S7-300 qua Ethernet.

Kiểm tra và xác nhận kết nối PLC S7-300 với máy tính

Sau khi đã hoàn thành các bước cấu hình phần mềm và mạng, việc kiểm tra và xác nhận kết nối là giai đoạn cuối cùng để đảm bảo rằng mọi thứ đã sẵn sàng cho việc lập trình và vận hành. Bước này giúp bạn phát hiện sớm các vấn đề tiềm ẩn và khắc phục chúng trước khi bắt đầu công việc chính.

Sử dụng lệnh Ping để kiểm tra kết nối mạng

Trước khi sử dụng phần mềm STEP 7, một cách nhanh chóng và hiệu quả để kiểm tra xem máy tính và PLC có thể “thấy” nhau trên mạng hay không là sử dụng lệnh Ping. Lệnh này giúp kiểm tra khả năng tiếp cận và độ trễ của gói tin giữa hai thiết bị.

Để thực hiện lệnh Ping:

Mở Command Prompt (CMD) trên máy tính của bạn. Bạn có thể tìm “cmd” trong Start Menu hoặc nhấn Windows + R, gõ cmd và nhấn Enter.
Trong cửa sổ CMD, gõ lệnh ping [địa chỉ IP của PLC] và nhấn Enter. Ví dụ: nếu IP của PLC là 192.168.0.1, bạn sẽ gõ ping 192.168.0.1.

Nếu kết nối thành công, bạn sẽ thấy các dòng Reply from 192.168.0.1: bytes=32 time<1ms TTL=64 (hoặc tương tự), cho thấy PLC đang phản hồi các gói tin từ máy tính. Điều này xác nhận rằng lớp vật lý và lớp mạng cơ bản đã hoạt động đúng.

Nếu lệnh Ping không thành công, bạn có thể nhận được các thông báo lỗi như Request timed out (Yêu cầu hết thời gian chờ) hoặc Destination host unreachable (Không thể truy cập máy chủ đích). Những lỗi này thường chỉ ra vấn đề với cáp kết nối, cài đặt IP (không cùng dải mạng con), hoặc PLC chưa được cấp nguồn/đang ở chế độ dừng. Trong trường hợp này, bạn cần kiểm tra lại cáp, địa chỉ IP của cả máy tính và PLC, cũng như trạng thái hoạt động của PLC.

Download/Upload chương trình để xác nhận kết nối trong STEP 7

Sau khi lệnh Ping đã thành công, bạn có thể tiến hành kiểm tra kết nối thực tế trong phần mềm STEP 7 bằng cách thử Download (tải xuống) hoặc Upload (tải lên) một chương trình. Đây là cách chắc chắn nhất để xác nhận rằng tất cả các cấu hình đã được thiết lập đúng.

Tải xuống chương trình từ máy tính xuống PLC (Download)

Mở dự án STEP 7 của bạn.
Trong cửa sổ SIMATIC Manager, chọn khối CPU hoặc toàn bộ trạm S7-300 mà bạn muốn tải chương trình xuống.
Nhấn vào biểu tượng Download to PLC (mũi tên chỉ xuống) hoặc chọn PLC -> Download to Module... từ thanh menu.
Phần mềm sẽ tự động dò tìm PLC trên mạng theo cấu hình PG/PC Interface đã thiết lập.
Nếu kết nối thành công, một cửa sổ xác nhận sẽ hiện ra, hỏi bạn có muốn ghi đè lên chương trình hiện có trên PLC hay không. Xác nhận để tiếp tục quá trình tải xuống.

Tải lên chương trình từ PLC lên máy tính (Upload)

Mở một dự án STEP 7 mới hoặc một dự án trống.
Trong SIMATIC Manager, chọn PLC -> Upload Station to PG... (Tải trạm lên PG).
Phần mềm sẽ dò tìm PLC. Khi tìm thấy, nó sẽ hiển thị các module trong cấu hình phần cứng của PLC.
Chọn các module cần tải lên hoặc toàn bộ trạm, sau đó nhấn OK.
Chương trình và cấu hình phần cứng từ PLC sẽ được tải lên máy tính và hiển thị trong dự án STEP 7 của bạn.

Nếu quá trình Download hoặc Upload diễn ra mà không gặp lỗi, điều đó có nghĩa là cáp kết nối PLC S7-300 với máy tính và tất cả các cài đặt mạng đã hoạt động hoàn hảo. Bạn đã sẵn sàng để lập trình, giám sát và vận hành hệ thống PLC của mình.

Hỗ trợ cài đặt phần mềm để kết nối cáp PLC S7-300 với máy tính

Các vấn đề thường gặp và cách khắc phục khi kết nối cáp PLC S7-300 với máy tính

Mặc dù quy trình kết nối cáp kết nối PLC S7-300 với máy tính qua Ethernet có vẻ đơn giản, nhưng thực tế, người dùng vẫn có thể gặp phải một số trục trặc. Việc nắm rõ các lỗi phổ biến và cách khắc phục sẽ giúp bạn tiết kiệm thời gian và đảm bảo hiệu suất làm việc không bị gián đoạn.

Lỗi không thể tìm thấy PLC (PLC not found)

Đây là một trong những lỗi phổ biến nhất và thường xuất phát từ một số nguyên nhân chính sau:

Cáp kết nối bị lỗi hoặc không đúng loại:
- Khắc phục: Kiểm tra lại cáp Ethernet. Đảm bảo cáp không bị đứt gãy, đầu nối RJ45 không bị lỏng hoặc hỏng. Thử thay thế bằng một cáp khác đã biết là hoạt động tốt. Đối với kết nối trực tiếp không qua switch, hãy thử dùng cáp chéo hoặc đảm bảo card mạng/PLC hỗ trợ Auto-MDI/MDIX.
Địa chỉ IP không cùng dải mạng:
- Khắc phục: Đây là nguyên nhân hàng đầu. Quay lại Bước 3 và kiểm tra lại địa chỉ IP của máy tính và PLC. Đảm bảo chúng nằm trong cùng một dải mạng con (ví dụ: PLC là 192.168.0.x và máy tính là 192.168.0.y, với x và y khác nhau và Subnet Mask giống nhau, thường là 255.255.255.0). Sử dụng lệnh Ping để xác nhận.
Cấu hình PG/PC Interface sai:
- Khắc phục: Kiểm tra lại Bước 1. Đảm bảo bạn đã chọn đúng card mạng Ethernet vật lý đang kết nối với PLC trong Set PG/PC Interface....
Tường lửa (Firewall) chặn kết nối:
- Khắc phục: Tường lửa của Windows hoặc phần mềm diệt virus có thể chặn cổng truyền thông. Thử tạm thời tắt tường lửa hoặc thêm ngoại lệ cho phần mềm STEP 7 và các cổng TCP/UDP liên quan.
PLC chưa được cấp nguồn hoặc đang ở chế độ STOP:
- Khắc phục: Đảm bảo PLC đang được cấp nguồn đầy đủ và đèn báo nguồn sáng. Chắc chắn CPU không ở chế độ STOP (đèn STOP không sáng hoặc nhấp nháy). Nếu cần, chuyển PLC sang chế độ RUN.
Driver card mạng lỗi thời hoặc không tương thích:
- Khắc phục: Cập nhật driver cho card mạng Ethernet của máy tính lên phiên bản mới nhất từ trang web của nhà sản xuất.

Lỗi địa chỉ IP bị trùng lặp (Duplicate IP Address)

Khi hai thiết bị trên cùng một mạng con có cùng địa chỉ IP, sẽ xảy ra xung đột và không thiết bị nào có thể giao tiếp ổn định.

Khắc phục: Kiểm tra lại địa chỉ IP của PLC và máy tính. Đảm bảo rằng địa chỉ IP của máy tính hoàn toàn khác với IP của PLC. Nếu bạn đang kết nối vào một mạng đã có sẵn nhiều thiết bị, hãy sử dụng các công cụ quét mạng (như Advanced IP Scanner) để tìm các địa chỉ IP đang được sử dụng và chọn một địa chỉ IP trống cho máy tính của mình. Nếu có thể, hãy đổi IP của PLC sang một địa chỉ khác chưa được dùng đến.

Tốc độ kết nối chậm hoặc không ổn định

Dù có thể kết nối được, đôi khi tốc độ truyền dữ liệu rất chậm hoặc thường xuyên bị mất kết nối, đặc biệt khi tải các chương trình lớn.

Cáp chất lượng kém hoặc quá dài:
- Khắc phục: Sử dụng cáp Ethernet chất lượng tốt (chuẩn Cat5e hoặc Cat6) và đảm bảo chiều dài cáp nằm trong giới hạn cho phép (thường là 100 mét). Môi trường công nghiệp có nhiều nhiễu điện từ có thể ảnh hưởng đến chất lượng cáp.
Nhiễu điện từ trong môi trường công nghiệp:
- Khắc phục: Đảm bảo cáp Ethernet được đi dây tránh xa các nguồn gây nhiễu mạnh như động cơ lớn, cáp nguồn điện áp cao. Sử dụng cáp Ethernet được bọc chống nhiễu (STP – Shielded Twisted Pair) có thể giúp giảm thiểu vấn đề này.
Cài đặt tốc độ cổng mạng không khớp:
- Khắc phục: Mặc dù hầu hết các thiết bị hiện đại đều tự động điều chỉnh tốc độ (Auto-negotiation), đôi khi cài đặt thủ công tốc độ cổng Ethernet (ví dụ: 100 Mbps Full Duplex) trên cả máy tính và PLC có thể cải thiện sự ổn định, đặc biệt với các thiết bị cũ hơn. Truy cập Properties của card mạng -> Configure -> Advanced -> Speed & Duplex.

Không thể online/go online được

Khi đã kết nối được, nhưng phần mềm vẫn báo lỗi khi bạn cố gắng chuyển sang chế độ Online để giám sát PLC.

Khắc phục: Kiểm tra xem PLC có đang ở chế độ RUN không. Một số chức năng Online chỉ hoạt động khi PLC ở chế độ RUN. Đảm bảo không có lỗi nghiêm trọng nào đang xảy ra trên PLC làm CPU chuyển sang chế độ STOP.

Bằng cách kiểm tra và khắc phục các vấn đề trên một cách có hệ thống, bạn sẽ có thể thiết lập và duy trì một kết nối ổn định giữa cáp kết nối PLC S7-300 với máy tính của mình, đảm bảo quá trình làm việc hiệu quả nhất. Đối với các vấn đề liên quan đến phần cứng máy tính hoặc các loại cáp chuyên dụng, bạn có thể tìm hiểu thêm các giải pháp tại maytinhgiaphat.vn – nguồn thông tin đáng tin cậy về máy tính và các vấn đề kỹ thuật liên quan.

Tối ưu hóa hiệu suất và bảo mật cho kết nối Ethernet PLC S7-300

Việc thiết lập thành công kết nối cáp kết nối PLC S7-300 với máy tính qua Ethernet chỉ là bước khởi đầu. Để đảm bảo hệ thống tự động hóa hoạt động ổn định, hiệu quả và an toàn trong dài hạn, việc tối ưu hóa hiệu suất và tăng cường bảo mật là những yếu tố không thể bỏ qua. Những khuyến nghị sau đây sẽ giúp bạn nâng cao chất lượng của hệ thống điều khiển công nghiệp.

Các thực hành tốt nhất để tối ưu hóa hiệu suất

Hiệu suất của kết nối Ethernet không chỉ ảnh hưởng đến tốc độ truyền tải chương trình mà còn tác động trực tiếp đến khả năng giám sát và phản ứng của toàn bộ hệ thống.

Sử dụng cáp Ethernet công nghiệp: Trong môi trường nhà máy, các yếu tố như nhiễu điện từ, rung động, nhiệt độ và độ ẩm có thể làm suy giảm chất lượng tín hiệu. Cáp Ethernet công nghiệp được thiết kế đặc biệt với lớp vỏ bảo vệ chắc chắn, khả năng chống nhiễu cao (shielded cable – STP) và đầu nối chắc chắn (ví dụ: đầu nối M12 hoặc RJ45 công nghiệp) để chịu đựng các điều kiện khắc nghiệt này. Việc đầu tư vào loại cáp phù hợp sẽ giảm thiểu lỗi truyền thông và tăng độ bền.
Kiểm tra và thay thế cáp định kỳ: Ngay cả cáp chất lượng cao cũng có thể bị hao mòn theo thời gian. Việc kiểm tra định kỳ tình trạng vật lý của cáp và đầu nối, cùng với việc thay thế khi cần thiết, sẽ ngăn ngừa các sự cố bất ngờ.
Quản lý băng thông mạng: Nếu PLC của bạn là một phần của mạng Ethernet lớn hơn, hãy cân nhắc việc phân bổ băng thông hợp lý. Tránh quá tải mạng với các luồng dữ liệu không cần thiết, đặc biệt là các dữ liệu không liên quan đến điều khiển quá trình. Sử dụng VLAN (Virtual Local Area Network) để phân chia mạng thành các phân đoạn nhỏ hơn, giúp cách ly lưu lượng điều khiển công nghiệp khỏi lưu lượng IT thông thường, từ đó cải thiện hiệu suất và bảo mật.
Sử dụng Switch mạng công nghiệp: Thay vì kết nối trực tiếp, việc sử dụng các switch mạng công nghiệp chuyên dụng giúp tăng cường sự ổn định và khả năng mở rộng của mạng. Các switch này thường có khả năng chống nhiễu tốt hơn, dải nhiệt độ hoạt động rộng hơn, và các tính năng quản lý mạng nâng cao như QoS (Quality of Service) để ưu tiên lưu lượng điều khiển.

Tăng cường bảo mật cho kết nối mạng PLC

Trong bối cảnh các mối đe dọa an ninh mạng ngày càng gia tăng, việc bảo mật hệ thống điều khiển công nghiệp (ICS) trở nên cực kỳ quan trọng. Một lỗ hổng trong kết nối cáp kết nối PLC S7-300 với máy tính có thể bị khai thác để tấn công, gây ra hư hỏng thiết bị, gián đoạn sản xuất hoặc thậm chí là nguy hiểm đến tính mạng.

Cách ly mạng điều khiển: Tách biệt mạng điều khiển công nghiệp (OT network) khỏi mạng văn phòng (IT network) là biện pháp bảo mật cơ bản nhưng hiệu quả nhất. Sử dụng các firewall công nghiệp hoặc thiết bị định tuyến để tạo ra một “ranh giới” rõ ràng giữa hai mạng. Điều này ngăn chặn các mối đe dọa từ mạng IT lan truyền sang mạng OT.
Sử dụng VPN cho truy cập từ xa: Nếu cần truy cập PLC từ xa, luôn sử dụng Mạng Riêng Ảo (VPN – Virtual Private Network) để mã hóa tất cả lưu lượng truy cập. VPN tạo ra một kênh liên lạc an toàn qua mạng công cộng, bảo vệ dữ liệu khỏi bị nghe lén hoặc giả mạo.
Quản lý mật khẩu và quyền truy cập: Thiết lập mật khẩu mạnh cho PLC và phần mềm lập trình. Hạn chế quyền truy cập vào các thiết bị và chức năng quan trọng chỉ cho những người dùng được ủy quyền. Thường xuyên thay đổi mật khẩu và sử dụng các tính năng quản lý người dùng của STEP 7 hoặc TIA Portal.
Cập nhật firmware và phần mềm thường xuyên: Đảm bảo PLC S7-300 và phần mềm STEP 7/TIA Portal luôn được cập nhật các bản vá lỗi và phiên bản firmware mới nhất từ Siemens. Các bản cập nhật này thường bao gồm các cải tiến bảo mật quan trọng giúp bảo vệ hệ thống khỏi các lỗ hổng đã biết.
Giám sát và ghi nhật ký: Triển khai các giải pháp giám sát mạng công nghiệp để phát hiện các hoạt động bất thường. Ghi nhật ký tất cả các sự kiện quan trọng trên PLC và mạng để có thể phân tích khi xảy ra sự cố bảo mật.

Việc áp dụng các biện pháp tối ưu hóa hiệu suất và tăng cường bảo mật này không chỉ giúp kết nối cáp kết nối PLC S7-300 với máy tính hoạt động mạnh mẽ hơn mà còn bảo vệ toàn bộ hệ thống điều khiển khỏi các rủi ro không mong muốn, đảm bảo hoạt động liên tục và an toàn trong môi trường công nghiệp.

Câu hỏi thường gặp (FAQ) về kết nối PLC S7-300 với máy tính

Khi làm việc với các hệ thống tự động hóa, đặc biệt là việc thiết lập kết nối giữa PLC và máy tính, người dùng thường có những thắc mắc chung. Dưới đây là tổng hợp các câu hỏi thường gặp và câu trả lời chi tiết, giúp bạn giải đáp các khúc mắc và tự tin hơn trong quá trình sử dụng cáp kết nối PLC S7-300 với máy tính.

Hỏi: Tôi có thể sử dụng cáp USB để kết nối S7-300 với máy tính không?

Đáp: Không trực tiếp. PLC S7-300 không có cổng USB để kết nối trực tiếp với máy tính. Để kết nối qua USB, bạn sẽ cần một bộ chuyển đổi giao tiếp chuyên dụng, ví dụ như bộ chuyển đổi USB sang MPI/PROFIBUS. Bộ chuyển đổi này sẽ giúp máy tính nhận diện PLC thông qua một cổng COM ảo, sau đó phần mềm STEP 7 sẽ sử dụng giao thức MPI hoặc PROFIBUS để giao tiếp. Tuy nhiên, nếu CPU S7-300 của bạn có cổng Ethernet (PROFINET), kết nối Ethernet là phương pháp hiện đại và được khuyến nghị hơn do tốc độ cao và tính linh hoạt.

Hỏi: Địa chỉ IP của PLC S7-300 thường là gì khi mới mua về?

Đáp: Thông thường, các CPU S7-300 có cổng Ethernet (PROFINET) khi xuất xưởng sẽ không có địa chỉ IP mặc định được gán vĩnh viễn. Chúng thường được đặt ở chế độ “Obtain IP address automatically” (Nhận địa chỉ IP tự động) thông qua DHCP hoặc có thể không có địa chỉ IP nào cả. Để thiết lập địa chỉ IP cho PLC mới, bạn cần sử dụng công cụ Siemens Primary Setup Tool (PST) hoặc chức năng “Assign IP address” trong phần mềm STEP 7/TIA Portal thông qua kết nối Ethernet tạm thời hoặc kết nối MPI/PROFIBUS. Một số tài liệu hướng dẫn có thể gợi ý các dải IP phổ biến như 192.168.0.x hoặc 192.168.1.x, nhưng không có địa chỉ cố định.

Hỏi: Tôi cần cài đặt driver nào cho cáp Ethernet để kết nối PLC?

Đáp: Đối với cáp kết nối PLC S7-300 với máy tính qua Ethernet, bạn không cần cài đặt driver đặc biệt cho chính cáp. Cáp Ethernet chỉ là một phương tiện truyền dẫn vật lý. Thay vào đó, bạn cần đảm bảo driver cho card mạng Ethernet trên máy tính của bạn đã được cài đặt và hoạt động bình thường. Windows thường tự động cài đặt driver cho hầu hết các card mạng. Nếu gặp vấn đề, bạn có thể tải driver mới nhất từ trang web của nhà sản xuất card mạng (ví dụ: Intel, Realtek). Ngoài ra, phần mềm STEP 7 cũng có các thành phần driver giao tiếp riêng, nhưng chúng được cài đặt cùng với phần mềm STEP 7 và không yêu cầu cài đặt riêng biệt cho cáp Ethernet.

Hỏi: Làm thế nào để biết PLC S7-300 của tôi có hỗ trợ Ethernet không?

Đáp: Để xác định PLC S7-300 của bạn có hỗ trợ Ethernet hay không, hãy kiểm tra module CPU hoặc các module truyền thông bổ sung. Các CPU S7-300 có cổng Ethernet tích hợp thường có ký hiệu “PN” (PROFINET) trong tên model của chúng, ví dụ: CPU 315-2 PN/DP. Nếu CPU không có cổng Ethernet, bạn có thể cần mua thêm một module truyền thông Ethernet (Communication Processor – CP) như CP 343-1 để bổ sung khả năng kết nối Ethernet cho PLC. Kiểm tra kỹ thông số kỹ thuật và mã sản phẩm của module CPU hoặc module CP trên thiết bị của bạn.

Hỏi: Tôi có thể kết nối nhiều PLC S7-300 với một máy tính qua Ethernet không?

Đáp: Có, hoàn toàn có thể. Đó là một trong những ưu điểm chính của việc sử dụng Ethernet. Với một switch mạng Ethernet, bạn có thể kết nối nhiều PLC S7-300 (và các thiết bị Ethernet khác) vào cùng một mạng. Mỗi PLC sẽ cần một địa chỉ IP duy nhất trong dải mạng con đó. Máy tính của bạn, cũng với một địa chỉ IP duy nhất trong cùng dải, có thể giao tiếp với bất kỳ PLC nào trên mạng. Điều này cho phép bạn quản lý, giám sát và lập trình nhiều PLC từ một máy tính duy nhất một cách hiệu quả.

Kết luận

Việc thiết lập thành công cáp kết nối PLC S7-300 với máy tính qua Ethernet là một kỹ năng thiết yếu, mở ra cánh cửa đến thế giới lập trình, giám sát và chuẩn đoán hệ thống tự động hóa công nghiệp. Qua bài viết này, chúng tôi đã cùng nhau tìm hiểu về tầm quan trọng của kết nối này, các bước chuẩn bị kỹ lưỡng, quy trình cấu hình chi tiết trên phần mềm STEP 7 và cài đặt mạng trên máy tính, cũng như cách khắc phục các lỗi thường gặp. Hy vọng với những hướng dẫn chi tiết và chuyên sâu này, bạn đọc sẽ tự tin hơn khi thực hiện các tác vụ liên quan đến PLC S7-300. Luôn nhớ rằng sự ổn định và bảo mật của kết nối không chỉ giúp công việc hiệu quả mà còn đảm bảo an toàn cho toàn bộ hệ thống sản xuất. Để tìm kiếm các thiết bị máy tính, phụ kiện chất lượng cao hoặc cần thêm tư vấn về các giải pháp kết nối, hãy ghé thăm maytinhgiaphat.vn ngay hôm nay.
