Máy in Canon LBP 2900 từ lâu đã trở thành một lựa chọn quen thuộc và đáng tin cậy cho nhu cầu in ấn tại gia đình và các văn phòng nhỏ nhờ sự bền bỉ và hiệu suất ổn định. Việc tìm hiểu kỹ lưỡng về cấu tạo máy in Canon 2900 không chỉ giúp bạn khai thác tối đa hiệu năng của thiết bị mà còn trang bị kiến thức cần thiết để tự bảo dưỡng hoặc xử lý các sự cố đơn giản. Về cơ bản, chiếc máy in laser này bao gồm các thành phần chính như hệ thống nạp và xuất giấy, cụm mực, bộ phận sấy, khối quang học và các bo mạch điện tử điều khiển.

Table of Contents

Đánh Giá Nhanh Máy In Canon LBP 2900: Vì Sao Được Ưa Chuộng?

Canon LBP 2900, thường được mệnh danh là “máy in quốc dân”, chiếm được cảm tình của đông đảo người dùng Việt Nam nhờ nhiều ưu điểm vượt trội. Thiết kế của máy khá nhỏ gọn, phù hợp với không gian làm việc hạn chế. Điểm mạnh lớn nhất của model máy in Canon này là độ bền bỉ đáng kinh ngạc, nhiều máy có tuổi thọ hoạt động lên đến hàng chục năm nếu được bảo dưỡng tốt. Chất lượng bản in đơn sắc (đen trắng) từ Canon 2900 luôn được đánh giá cao về độ sắc nét và đậm mực, đáp ứng tốt nhu cầu in tài liệu văn bản, hợp đồng. Mặc dù tốc độ in không phải là nhanh nhất thị trường, nhưng đủ dùng cho cá nhân và văn phòng nhỏ. Chính sự kết hợp giữa độ bền, chất lượng bản in tốt và chi phí vận hành hợp lý đã làm nên tên tuổi cho thiết bị in ấn này.

Máy in Canon LBP 2900 màu trắng xám đặt trên bàn làm việc

Khám Phá Chi Tiết Cấu Tạo Bên Ngoài Máy In Canon 2900

Bên ngoài của máy in Canon LBP 2900 được thiết kế khá đơn giản nhưng đầy đủ công năng, thuận tiện cho người sử dụng. Các bộ phận này đóng vai trò tiếp nhận giấy đầu vào, chứa bản in đầu ra và cung cấp các giao diện kết nối cơ bản.

Khay Nạp Giấy (Paper Input Tray) Tiện Lợi

Khay nạp giấy của Canon 2900 được bố trí ở mặt trước máy, bạn chỉ cần kéo nhẹ lẫy nhựa là có thể mở ra. Đây là nơi chứa giấy trắng chuẩn bị cho quá trình in. Bên trong khay này là bộ phận kéo giấy, bao gồm trục cuốn giấy (pick-up roller) và các bánh răng, có nhiệm vụ cuốn từng tờ giấy vào bên trong máy. Ngoài ra còn có miếng chặn giấy (separation pad) hoặc cơ chế tương tự giúp tách riêng từng tờ giấy, tránh tình trạng kẹt giấy do cuốn nhiều tờ cùng lúc. Khay nạp giấy của Canon 2900 thường có sức chứa khoảng 150 tờ giấy định lượng tiêu chuẩn.

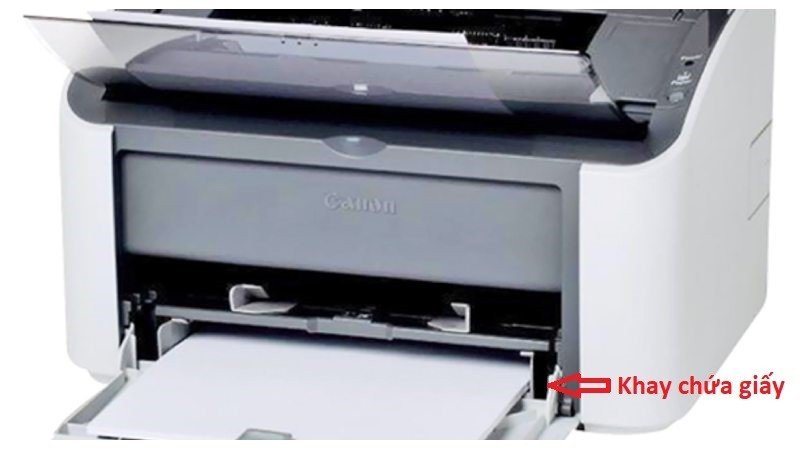

Khay nạp giấy của máy in Canon 2900 đang được mở ra

Xem Thêm Bài Viết:

Khay Đỡ Bản In Ra (Output Tray) và Nắp Máy

Phía trên cùng của máy in là khay đỡ bản in, nơi giấy đã được in xong sẽ được đẩy ra. Khay này được thiết kế hơi lõm xuống để giữ cho các bản in không bị rơi hoặc bay lung tung. Nắp máy cũng chính là một phần của khay đỡ bản in này. Khi bạn nhấc nắp máy lên, sẽ tiếp cận được khu vực chứa hộp mực (cartridge) bên trong, rất tiện lợi cho việc thay thế hoặc kiểm tra hộp mực.

Khay đỡ giấy ra và nắp trên máy in Canon 2900 nơi chứa hộp mực

Cổng Kết Nối và Nút Nguồn Phía Sau Máy

Mặt sau của máy in Canon 2900 là nơi tập trung các cổng kết nối và nút điều khiển quan trọng. Bạn sẽ tìm thấy cổng cắm dây nguồn AC để cung cấp điện cho máy hoạt động. Bên cạnh đó là cổng USB Type-B, dùng để kết nối máy in với máy tính thông qua cáp USB, truyền dữ liệu lệnh in. Nút công tắc nguồn chính (Power) cũng được đặt ở mặt sau, cho phép bạn bật hoặc tắt hoàn toàn thiết bị. Ngoài ra, khu vực này còn có các khe tản nhiệt, giúp giải phóng lượng nhiệt phát sinh trong quá trình máy hoạt động, đảm bảo sự ổn định và độ bền cho các linh kiện máy in Canon 2900.

Mặt sau máy in Canon 2900 hiển thị cổng nguồn và cổng USB

Đi Sâu Vào Các Bộ Phận Cấu Tạo Bên Trong Máy In Canon 2900

Bên trong thân máy là một hệ thống phức tạp gồm nhiều bộ phận của máy in Canon 2900, mỗi thành phần đảm nhận một vai trò chuyên biệt để tạo ra bản in hoàn chỉnh. Hiểu rõ các chi tiết này giúp bạn hình dung rõ hơn về quy trình hoạt động của máy.

Hộp Mực (Toner Cartridge) – Trái Tim Của Bản In

Hộp mực, hay còn gọi là cartridge, là một trong những thành phần cốt lõi của máy in Canon 2900. Nó nằm ngay dưới nắp trên của máy và có thể dễ dàng tháo lắp. Đối với Canon LBP 2900, mã mực phổ biến thường là Cartridge 12A (hoặc 303). Bên trong hộp mực không chỉ chứa bột mực mà còn tích hợp nhiều bộ phận quan trọng. Trống (Drum) là bề mặt hình trụ nhạy sáng, nơi hình ảnh được tạo ra bằng tia laser và sau đó hút mực để truyền lên giấy. Trục từ (Magnetic Roller) có nhiệm vụ lấy mực từ khoang chứa và cán một lớp mỏng đều lên trống. Trục cao su hay trục sạc (Primary Charge Roller – PCR) tạo ra một lớp điện tích đồng đều trên bề mặt trống. Gạt mực lớn (Wiper Blade) làm sạch mực thừa còn sót lại trên trống sau mỗi vòng quay, trong khi gạt mực nhỏ (Doctor Blade) điều chỉnh lượng mực bám trên trục từ. Việc hiểu rõ cấu tạo hộp mực máy in Canon 2900 giúp người dùng chủ động hơn trong việc thay thế hoặc nạp mực.

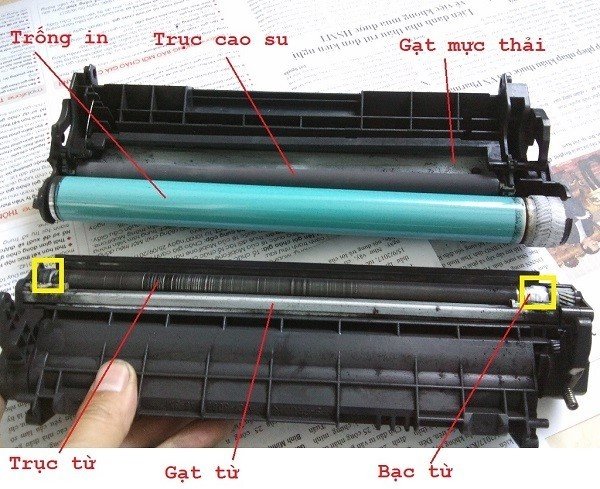

Hộp mực Cartridge 303/12A dành cho máy in Canon LBP 2900

Cụm Sấy (Fuser Unit) – Hoàn Thiện Bản In Sắc Nét

Sau khi mực được truyền từ trống sang giấy, giấy sẽ đi qua cụm sấy. Đây là bộ phận có vai trò cực kỳ quan trọng trong việc làm cho mực bám chặt vĩnh viễn vào bề mặt giấy. Cấu tạo cụm sấy máy in Canon 2900 bao gồm thanh nhiệt (Heating Element) tạo ra nhiệt độ cao (khoảng 180-200°C), lô ép (Pressure Roller) bằng cao su chịu nhiệt ép giấy vào bao lụa sấy (Fuser Film/Sleeve). Bao lụa sấy là một ống phim mỏng, phủ lớp chống dính, tiếp xúc trực tiếp và truyền nhiệt từ thanh nhiệt để nung chảy bột mực. Một cảm biến nhiệt (Thermistor) giám sát và điều khiển nhiệt độ của cụm sấy, đảm bảo mực chín đều mà không làm hỏng giấy hay các bộ phận khác. Nếu cụm sấy gặp vấn đề, bản in có thể bị nhòe mực, mực không bám giấy hoặc gây kẹt giấy.

Cụm sấy của máy in Canon 2900 với các thành phần như lô ép và bao lụa

Hệ Thống Quang Học (Laser Scanner Assembly)

Hệ thống quang học, hay còn gọi là hộp laser, là nơi tạo ra hình ảnh ẩn trên trống bằng tia laser. Bộ phận này thường được đặt sâu bên trong máy và được bảo vệ cẩn thận. Thành phần chính bao gồm một điốt laser (Laser Diode) phát ra tia laser, một mô tơ đa giác (Polygon Mirror Motor) có nhiều mặt gương quay với tốc độ cao để quét tia laser theo chiều ngang của trống. Hệ thống thấu kính và gương phản chiếu phức tạp sẽ điều hướng và hội tụ chùm tia laser một cách chính xác lên bề mặt trống, làm thay đổi điện tích tại những điểm được chiếu sáng. Một mạch điện tử nhỏ (ECU – Engine Control Unit) thường được tích hợp trên cụm laser này để điều khiển việc phát tia laser theo dữ liệu từ card formatter. Sự chính xác của hệ thống quang học ảnh hưởng trực tiếp đến độ nét của bản in.

Bộ phận hộp quang laser bên trong cấu tạo máy in Canon 2900

Bo Mạch Nguồn (Power Supply Board)

Bo mạch nguồn, hay main nguồn, có chức năng chuyển đổi dòng điện xoay chiều (AC) từ ổ cắm thành các dòng điện một chiều (DC) với các mức điện áp khác nhau để cung cấp năng lượng cho toàn bộ các bộ phận của máy in, từ động cơ, cụm sấy, hộp laser cho đến các bo mạch điều khiển. Trong cấu tạo máy in Canon 2900, bo mạch nguồn thường được đặt ở một bên hông máy, gần vị trí cắm dây nguồn. Sự ổn định của bo mạch nguồn là yếu tố then chốt để máy in hoạt động bền bỉ và chính xác. Các sự cố về nguồn điện có thể gây ra lỗi hoạt động hoặc thậm chí làm hỏng các linh kiện khác.

Bo mạch nguồn chính (main nguồn) của máy in Canon 2900

Bo Mạch Điều Khiển Chính (Main Logic Board/Formatter Board)

Bo mạch điều khiển chính, thường được gọi là Card Formatter hoặc Main ECU, đóng vai trò như “bộ não” của máy in Canon LBP 2900. Nó nằm ở phía đối diện với bo mạch nguồn. Card formatter chịu trách nhiệm tiếp nhận tín hiệu lệnh in từ máy tính qua cổng USB, xử lý dữ liệu hình ảnh, điều khiển toàn bộ hoạt động của máy in như điều phối chuyển động của giấy, hoạt động của cụm laser, cụm sấy, và quản lý các cảm biến. Trên bo mạch này chứa các vi xử lý, bộ nhớ (RAM, ROM) lưu trữ firmware (phần sụn) của máy. Mọi hoạt động phức tạp của máy in đều được điều khiển và đồng bộ hóa bởi bo mạch quan trọng này.

Các Bộ Phận Cơ Khí Khác

Ngoài các cụm chính đã kể trên, cấu trúc máy in Canon 2900 còn bao gồm nhiều bộ phận cơ khí và cảm biến khác. Hệ thống bánh răng truyền động phức tạp chịu trách nhiệm chuyển đổi chuyển động từ motor chính đến các bộ phận như trục kéo giấy, trống mực, lô sấy. Các cảm biến giấy (paper sensors) được đặt ở nhiều vị trí dọc theo đường đi của giấy để phát hiện tình trạng giấy (có giấy, hết giấy, kẹt giấy). Một số máy còn có quạt tản nhiệt nhỏ để làm mát các linh kiện bên trong. Toàn bộ các bộ phận này được lắp ráp trên một khung sườn kim loại chắc chắn và được bao bọc bởi lớp vỏ nhựa bên ngoài.

Việc nắm vững thông tin về cấu tạo máy in Canon 2900 không chỉ giúp bạn hiểu rõ hơn về cách thức hoạt động của chiếc máy in quen thuộc này mà còn là kiến thức hữu ích khi cần bảo trì, vệ sinh hoặc xác định nguyên nhân các lỗi cơ bản. Dòng máy in laser Canon 2900 thực sự là một thiết bị đáng tin cậy cho nhu cầu in ấn văn phòng và cá nhân. Nếu bạn có nhu cầu mua mới hoặc sửa chữa máy in, hãy tham khảo các dịch vụ tại maytinhgiaphat.vn.
