Trong thế giới in ấn hiện đại, máy in laser đã trở thành công cụ không thể thiếu, phục vụ mọi nhu cầu từ công việc văn phòng đến học tập cá nhân. Tuy nhiên, ít người dùng thực sự hiểu rõ về các bộ phận cấu thành nên chiếc máy phức tạp này. Một trong những thành phần cốt lõi, đóng vai trò “linh hồn” trong quá trình tạo ảnh, chính là hộp quang máy in. Vậy bộ phận quan trọng này là gì, nguyên lý hoạt động ra sao và khi nào cần chú ý đến nó? Bài viết này sẽ đi sâu giải đáp chi tiết.

Table of Contents

Hộp Quang Máy In (LSU) Là Gì?

Hộp quang máy in, thường được biết đến với tên gọi Khối Quang Máy In hoặc LSU (Laser Scanner Unit), là một bộ phận cực kỳ quan trọng trong cấu trúc máy in laser và máy photocopy. Nó được ví như “con mắt” hoặc “trái tim” của quá trình tạo ảnh in. Chức năng chính của hộp quang là phát ra tia laser và điều khiển nó để vẽ nên hình ảnh hoặc văn bản mong muốn lên bề mặt trống in (drum).

Hiểu một cách đơn giản, khối quang này chứa nguồn phát laser, hệ thống thấu kính và gương quay tốc độ cao. Sự phối hợp nhịp nhàng giữa các bộ phận này cho phép tia laser quét qua lại trên trống, tạo ra mô hình điện tích tương ứng với nội dung cần in. Đây là bước đầu tiên và quyết định đến chất lượng bản in cuối cùng.

Cấu Tạo Cơ Bản Của Khối Quang Máy In

Để thực hiện chức năng phức tạp của mình, hộp quang máy in được cấu thành từ nhiều bộ phận tinh vi làm việc cùng nhau. Trung tâm là diode laser, nguồn phát ra chùm tia sáng laser cường độ cao. Chùm tia này sau đó được định hình và chiếu qua một hệ thống thấu kính.

Một bộ phận không thể thiếu khác là gương đa giác quay (polygon mirror) hoặc hệ thống gương và mô tơ lệch tia. Gương này quay với tốc độ rất cao, làm nhiệm vụ “quét” tia laser qua chiều rộng của trống in theo từng dòng. Ngoài ra còn có các gương cố định khác và các cảm biến quang học (như monitor diode – MD) để đảm bảo tia laser luôn ổn định về cường độ và vị trí, cũng như các mạch điện tử điều khiển toàn bộ quá trình (ví dụ: IC MDA).

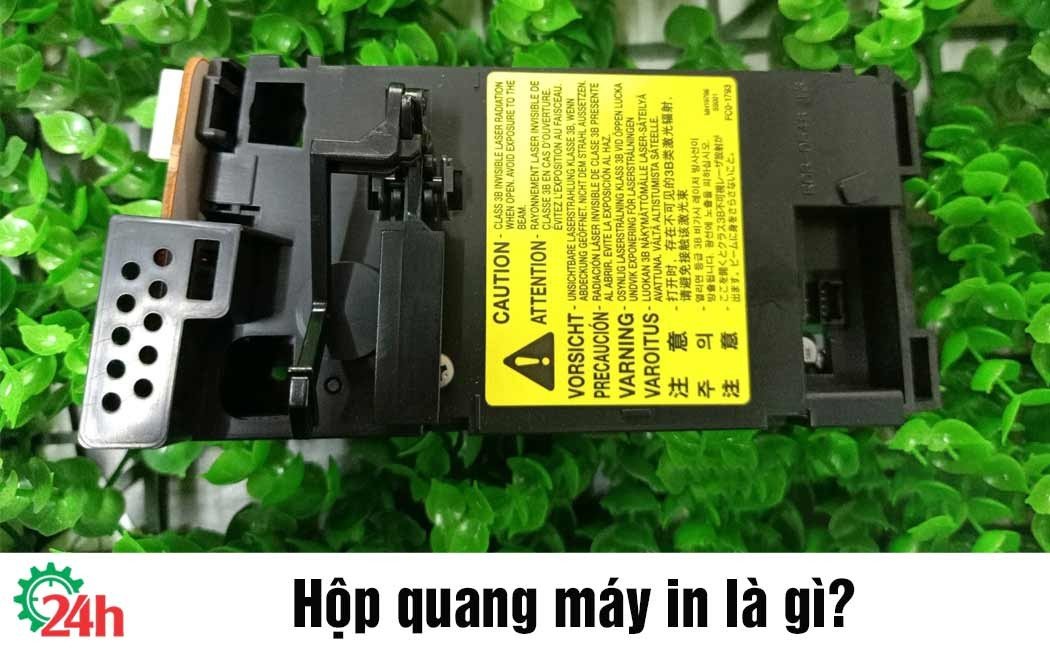

Cận cảnh hộp quang máy in laser, bộ phận tạo ảnh chính

Xem Thêm Bài Viết:

Chức Năng Quan Trọng Của Hộp Quang Máy In

Chức năng chính và quan trọng nhất của hộp quang máy in là tạo ra hình ảnh tĩnh điện ẩn trên bề mặt trống in. Dữ liệu từ máy tính được truyền đến máy in, xử lý và chuyển thành tín hiệu điều khiển khối quang. Dựa trên tín hiệu này, tia laser sẽ được bật/tắt hoặc thay đổi cường độ khi quét qua trống.

Quá trình này làm thay đổi trạng thái điện tích trên bề mặt trống ở những vị trí mà tia laser chiếu tới. Khu vực bị chiếu laser sẽ có điện tích khác biệt so với khu vực không bị chiếu. Sự khác biệt về điện tích này chính là hình ảnh hoặc văn bản cần in được thể hiện dưới dạng điện tích ẩn, sẵn sàng để hút mực in (toner) ở bước tiếp theo.

Nguyên Lý Hoạt Động Của Hộp Quang Máy In

Nguyên lý hoạt động của hộp quang máy in bắt đầu khi máy in nhận dữ liệu in từ máy tính và bộ xử lý hình ảnh (RIP) của máy in đã chuyển đổi dữ liệu đó thành các điểm ảnh (pixels) trên trang giấy. Mạch điều khiển trong máy in sẽ gửi tín hiệu đến khối quang để bắt đầu quá trình tạo ảnh.

Mô tơ lệch tia (hoặc gương đa giác) trong hộp quang bắt đầu quay. Đồng thời, diode laser phát ra tia sáng. Cường độ của tia laser được điều chỉnh liên tục dựa trên dữ liệu điểm ảnh theo thời gian thực; ví dụ, với công nghệ in laser phổ biến sử dụng trống tích điện dương và mực âm, tia laser sẽ chiếu vào những điểm ảnh không cần in, làm giảm điện tích dương tại đó xuống gần 0, trong khi các điểm ảnh cần in vẫn giữ nguyên điện tích dương ban đầu. Tia laser được hệ thống gương và thấu kính định hướng và quét qua trống theo từng dòng.

Tín Hiệu Đầu Vào và Đầu Ra

Hoạt động của hộp quang phụ thuộc vào sự giao tiếp liên tục với các bộ phận khác trong máy in thông qua hệ thống tín hiệu. Các tín hiệu đầu vào bao gồm tín hiệu “Start Scan” từ mạch điều khiển trung tâm báo hiệu khi nào khối quang nên bắt đầu quét. Tín hiệu dữ liệu hình ảnh, thường ở dạng tương tự (analog) hoặc kỹ thuật số (digital), cung cấp thông tin về cường độ laser cần phát ra tại mỗi điểm ảnh. Ngoài ra còn có tín hiệu thông báo độ phân giải mong muốn và nguồn điện cung cấp để các bộ phận bên trong hoạt động.

Ngược lại, tín hiệu đầu ra từ khối quang bao gồm các tín hiệu phản hồi trạng thái hoạt động gửi về mạch điều khiển, chẳng hạn như tín hiệu an toàn báo rằng gương quay đang hoạt động bình thường hoặc tín hiệu sẵn sàng quét. Các cảm biến bên trong (ví dụ: MD) cũng có thể gửi tín hiệu phản hồi về cường độ laser thực tế để mạch điều khiển có thể điều chỉnh cho phù hợp.

Minh họa các tín hiệu đầu vào của khối quang máy in

Dấu Hiệu Nhận Biết Hộp Quang Máy In Bị Hỏng

Khi hộp quang máy in gặp sự cố, nó sẽ ảnh hưởng trực tiếp và nghiêm trọng đến chất lượng bản in. Một trong những dấu hiệu rõ ràng nhất là chất lượng bản in kém đi trông thấy: bản in có thể bị mờ toàn bộ, xuất hiện các vết lốm đốm không đều, bản in trắng tinh (do laser không chiếu hoặc quá yếu) hoặc đen xì (do laser chiếu quá mạnh hoặc liên tục).

Các lỗi về độ phân giải hoặc hình ảnh bị xô lệch, méo mó dù bạn đã cài đặt đúng độ phân giải trong driver máy in cũng là chỉ điểm quan trọng. Đôi khi, máy in nhận lệnh in nhưng chỉ chạy được vài giây rồi dừng lại, không kéo giấy, và trên màn hình máy tính hoặc bảng điều khiển máy in hiển thị các thông báo lỗi liên quan đến “Scanner error” hoặc “LSU error”. Đây là những cảnh báo trực tiếp từ máy in rằng khối quang đang có vấn đề.

Bản in bị lỗi thể hiện dấu hiệu hộp quang máy in bị hỏng

Nguyên Nhân Hộp Quang Máy In Gặp Trục Trặc

Có nhiều nguyên nhân dẫn đến việc hộp quang máy in bị hỏng hoặc hoạt động sai lệch. Một trong những nguyên nhân phổ biến là bản thân diode laser gặp vấn đề, không thể phát xạ tia laser, phát xạ quá yếu, hoặc cường độ không ổn định. Điều này khiến quá trình tạo ảnh trên trống không diễn ra hoặc diễn ra không chính xác, dẫn đến bản in mờ hoặc lỗi.

Hệ thống quang học như thấu kính hoặc gương bị bẩn bởi bụi mực hoặc các vật lạ cũng là nguyên nhân thường gặp. Bụi bẩn bám trên bề mặt mắt quang (lens) sẽ làm tia laser bị cản trở, phân tán hoặc lệch hướng, khiến hình ảnh trên trống bị nhòe, sai lệch hoặc có độ phân giải thấp. Các thành phần điện tử điều khiển bên trong khối quang như IC MDA hoặc monitor diode (MD) bị hỏng hoặc hoạt động sai cũng gây ra vấn đề nghiêm trọng, ảnh hưởng đến khả năng kiểm soát cường độ và thời gian phát laser, gây ra các lỗi in như trắng hoặc đen toàn bản.

Cách Khắc Phục Sự Cố Hộp Quang Máy In

Khi phát hiện hộp quang máy in có dấu hiệu hỏng, có một số cách khắc phục tùy thuộc vào nguyên nhân cụ thể. Đầu tiên, và cũng là cách đơn giản nhất nếu nguyên nhân là do bẩn, là vệ sinh mắt quang và các gương bên trong. Cần thực hiện cẩn thận bằng khăn mềm không xơ vải, thấm một chút cồn isopropyl, tuyệt đối không chạm tay trực tiếp vào bề mặt quang học nhạy cảm này để tránh để lại dấu vân tay hoặc làm xước.

Nếu việc vệ sinh không giải quyết được vấn đề, hoặc nếu máy báo lỗi liên quan đến linh kiện điện tử, việc sửa chữa có thể phức tạp hơn nhiều, liên quan đến việc kiểm tra và thay thế các thành phần như IC MDA hoặc điều chỉnh các biến trở trên mạch (điều này cần kiến thức chuyên môn sâu). Đối với các vấn đề phức tạp hoặc khi cần thay thế linh kiện, việc tìm đến đơn vị sửa chữa máy in uy tín là cần thiết. Bạn có thể tham khảo dịch vụ tại maytinhgiaphat.vn để được tư vấn và hỗ trợ kỹ thuật chuyên nghiệp. Trong nhiều trường hợp, nếu hư hỏng quá nặng hoặc chi phí sửa chữa cao, giải pháp hiệu quả và kinh tế nhất là thay thế toàn bộ hộp quang mới chính hãng.

Các bước cơ bản để khắc phục sự cố hộp quang máy in

Hy vọng những thông tin chi tiết trên đã giúp bạn đọc hiểu rõ hơn về hộp quang máy in là gì, vai trò không thể thiếu của nó trong quá trình in laser, cũng như cách nhận biết và khắc phục các vấn đề thường gặp. Việc hiểu về bộ phận cốt lõi này giúp bạn sử dụng máy in hiệu quả hơn và chủ động hơn khi gặp sự cố.
