Việc kết nối PLC S7-200 với máy tính là một kỹ năng cơ bản nhưng vô cùng quan trọng đối với bất kỳ kỹ sư tự động hóa hay người học PLC nào. Đây là bước đầu tiên để có thể lập trình, giám sát, và điều khiển các hệ thống tự động hóa sử dụng bộ điều khiển logic khả trình (PLC) của Siemens. Bài viết này trên maytinhgiaphat.vn sẽ cung cấp một hướng dẫn kết nối PLC S7-200 với máy tính một cách chi tiết, bài bản, giúp bạn thiết lập thành công giao tiếp giữa hai thiết bị này, từ đó mở ra cánh cửa đến thế giới lập trình và ứng dụng điều khiển công nghiệp mạnh mẽ.

Table of Contents

Hiểu Rõ Về PLC Siemens S7-200 và Cáp USB PC/PPI

Trước khi đi sâu vào quy trình kết nối PLC S7-200 với máy tính, việc nắm rõ về các thành phần cốt lõi là vô cùng cần thiết. PLC S7-200 là một dòng bộ điều khiển logic khả trình nhỏ gọn của Siemens, được thiết kế cho các ứng dụng tự động hóa cấp thấp và trung bình. Dù đã có những thế hệ PLC mới hơn, S7-200 vẫn được sử dụng rộng rãi nhờ độ bền, tính ổn định và chi phí hợp lý. Để giao tiếp với máy tính, cáp USB PC/PPI là một thiết bị chuyển đổi tín hiệu không thể thiếu, giúp máy tính có thể “hiểu” được ngôn ngữ của PLC.

PLC Siemens S7-200: Nền Tảng Của Tự Động Hóa Nhỏ và Trung Bình

PLC S7-200, với các model phổ biến như CPU 222, CPU 224, CPU 226, đóng vai trò như bộ não điều khiển trong nhiều hệ thống tự động. Các chức năng chính của nó bao gồm thu thập dữ liệu từ các cảm biến, xử lý logic theo chương trình đã nạp và xuất tín hiệu điều khiển tới các cơ cấu chấp hành (ví dụ: động cơ, van, đèn). Sự nhỏ gọn, khả năng mở rộng linh hoạt với các module vào/ra (I/O) và khả năng lập trình dễ dàng bằng phần mềm STEP 7 Micro/WIN đã khiến S7-200 trở thành lựa chọn ưu tiên trong nhiều dự án, từ các hệ thống điều khiển máy đơn lẻ đến các dây chuyền sản xuất quy mô vừa.

Dù công nghệ PLC liên tục phát triển, S7-200 vẫn là một công cụ học tập và làm việc hiệu quả cho những người mới bắt đầu hoặc những ai cần giải pháp điều khiển kinh tế cho các ứng dụng không quá phức tạp. Việc thành thạo hướng dẫn kết nối PLC S7-200 với máy tính sẽ là nền tảng vững chắc để bạn tiếp cận sâu hơn với các hệ thống tự động hóa hiện đại. Sự hiểu biết về cấu trúc, nguyên lý hoạt động và các thông số kỹ thuật của PLC là yếu tố then chốt để đảm bảo một quá trình kết nối và vận hành diễn ra suôn sẻ, tránh được những lỗi không đáng có.

Xem Thêm Bài Viết:

Cáp USB PC/PPI: Cầu Nối Giữa Thế Giới Số và Công Nghiệp

Cáp USB PC/PPI là một bộ chuyển đổi tín hiệu chuyên dụng, cho phép máy tính (thông qua cổng USB) giao tiếp với PLC S7-200 (thông qua cổng PPI). PPI (Point-to-Point Interface) là một chuẩn giao tiếp nối tiếp do Siemens phát triển, được sử dụng rộng rãi trên các dòng PLC S7-200. Cáp này có chức năng chuyển đổi tín hiệu từ chuẩn USB sang chuẩn PPI và ngược lại, đảm bảo dữ liệu được truyền tải chính xác và ổn định.

Ưu điểm của cáp USB PC/PPI nằm ở sự tiện lợi của cổng USB trên máy tính hiện đại, thay vì các cổng nối tiếp RS-232 hay RS-485 truyền thống. Điều này giúp đơn giản hóa quá trình kết nối PLC S7-200 với máy tính, đặc biệt với các laptop thường không còn trang bị cổng COM vật lý. Tuy nhiên, việc sử dụng cáp này cũng đòi hỏi cài đặt đúng driver để máy tính có thể nhận diện và sử dụng cáp một cách chính xác. Một số cáp không chính hãng có thể gây ra lỗi kết nối hoặc không tương thích, đòi hỏi người dùng cần cẩn trọng trong việc lựa chọn.

Các Bước Chuẩn Bị Toàn Diện Cho Quá Trình Kết Nối

Để quá trình kết nối PLC S7-200 với máy tính diễn ra thuận lợi, việc chuẩn bị kỹ lưỡng các công cụ phần cứng và phần mềm là hết sức quan trọng. Một sự chuẩn bị không đầy đủ có thể dẫn đến lãng phí thời gian vào việc khắc phục sự cố không đáng có.

Phần Mềm STEP 7 Micro/WIN V4.0 SP9: Công Cụ Lập Trình Chủ Lực

STEP 7 Micro/WIN là phần mềm lập trình chính thức của Siemens dành cho PLC S7-200. Phiên bản V4.0 SP9 là một trong những bản cập nhật ổn định và tương thích tốt với nhiều hệ điều hành Windows cũ và mới hơn (có thể cần chế độ tương thích). Phần mềm này cho phép người dùng viết chương trình logic điều khiển bằng ngôn ngữ Ladder Diagram (LAD), Function Block Diagram (FBD) hoặc Statement List (STL), sau đó nạp xuống PLC hoặc đọc chương trình từ PLC lên máy tính.

Việc cài đặt STEP 7 Micro/WIN yêu cầu tuân thủ các bước cụ thể để đảm bảo phần mềm hoạt động ổn định. Người dùng cần đảm bảo máy tính đáp ứng các yêu cầu hệ thống tối thiểu về cấu hình và hệ điều hành. Sau khi cài đặt, việc khởi động phần mềm và làm quen với giao diện cơ bản sẽ giúp ích rất nhiều trong quá trình làm việc sau này. Để có thể thực hiện hướng dẫn kết nối PLC S7-200 với máy tính này, việc có phần mềm lập trình được cài đặt và hoạt động trơn tru là điều kiện tiên quyết.

Driver Cáp Lập Trình: Nhận Diện Cầu Nối Vật Lý

Driver cáp lập trình là phần mềm quan trọng giúp hệ điều hành của máy tính nhận diện và giao tiếp với cáp USB PC/PPI. Khi bạn cắm cáp vào cổng USB, máy tính cần có driver phù hợp để biết cách “nói chuyện” với bộ chuyển đổi tín hiệu bên trong cáp. Nếu không có driver hoặc driver bị lỗi, cáp sẽ không được nhận diện, và bạn sẽ không thể thiết lập kết nối với PLC.

Thông thường, cáp USB PC/PPI sẽ đi kèm đĩa cài đặt driver hoặc người dùng có thể tải driver từ trang web của nhà sản xuất hoặc nhà cung cấp cáp. Quá trình cài đặt driver thường khá đơn giản, chỉ cần chạy file setup và làm theo hướng dẫn. Sau khi cài đặt, bạn cần kiểm tra trong Device Manager để đảm bảo driver đã được cài đặt thành công và không có xung đột nào. Việc này đảm bảo rằng máy tính đã sẵn sàng cho bước kết nối PLC S7-200 với máy tính thực tế.

Kiểm Tra Phần Cứng và Môi Trường Làm Việc

Ngoài phần mềm, việc kiểm tra phần cứng và môi trường làm việc cũng đóng vai trò quan trọng.

PLC S7-200: Đảm bảo PLC được cấp nguồn đầy đủ và hoạt động bình thường (đèn LED RUN/STOP). Kiểm tra cổng PPI trên PLC có sạch sẽ và không bị hư hại.
Cáp USB PC/PPI: Kiểm tra cáp có bị đứt, gãy hay không. Đảm bảo các đầu nối chắc chắn.
Máy tính: Đảm bảo cổng USB trên máy tính hoạt động ổn định. Nên sử dụng cổng USB trực tiếp trên mainboard (đối với máy tính để bàn) hoặc cổng tích hợp (đối với laptop) thay vì qua các hub USB không nguồn hoặc chất lượng kém.
Môi trường: Đảm bảo môi trường làm việc không có nhiễu điện từ mạnh có thể ảnh hưởng đến quá trình truyền thông.

Việc kiểm tra kỹ lưỡng các yếu tố này sẽ giảm thiểu rủi ro phát sinh lỗi trong quá trình thực hiện hướng dẫn kết nối PLC S7-200 với máy tính và giúp tiết kiệm thời gian đáng kể.

Chi Tiết Hướng Dẫn Kết Nối PLC S7-200 Với Máy Tính Qua Cáp USB PC/PPI

Sau khi hoàn tất các bước chuẩn bị cần thiết, chúng ta sẽ tiến hành kết nối PLC S7-200 với máy tính theo từng bước cụ thể. Quy trình này đòi hỏi sự cẩn thận và chính xác để đảm bảo giao tiếp thành công.

Bước 1: Kết Nối Cáp USB PC/PPI Giữa Máy Tính và PLC S7-200

Đầu tiên, hãy cắm một đầu cáp USB PC/PPI vào cổng USB trống trên máy tính của bạn. Sau đó, cắm đầu còn lại của cáp (thường là đầu nối dạng tròn hoặc D-sub 9 chân) vào cổng PPI trên PLC S7-200. Cổng PPI thường nằm ở phía trước hoặc bên cạnh của module CPU.

Đảm bảo rằng cả hai đầu cáp được cắm chặt chẽ. Một kết nối lỏng lẻo có thể dẫn đến lỗi giao tiếp hoặc mất kết nối đột ngột. Tại thời điểm này, nếu driver đã được cài đặt chính xác, máy tính của bạn có thể sẽ hiển thị thông báo “Thiết bị USB đã sẵn sàng để sử dụng” hoặc tương tự, tùy thuộc vào hệ điều hành. Đây là dấu hiệu ban đầu cho thấy cáp đã được máy tính nhận diện.

Bước 2: Kiểm Tra Trạng Thái Nhận Diện Driver Cáp Trong Device Manager

Để xác nhận rằng máy tính đã nhận diện driver của cáp một cách chính xác, bạn cần kiểm tra trong Device Manager.
Chuột phải vào Computer (hoặc This PC trên Windows 10/11) trên màn hình desktop hoặc Start Menu, sau đó chọn Manage.

Trong cửa sổ Computer Management, chọn Device Manager từ danh sách bên trái. Tại đây, bạn cần tìm mục Ports (COM & LPT). Mở rộng mục này và tìm một mục có tên giống hoặc liên quan đến “USB-SERIAL CH340”, “Prolific USB-to-Serial Comm Port”, hoặc “Siemens PC/PPI Cable”. Nếu bạn thấy tên này mà không có dấu chấm than màu vàng hoặc dấu X màu đỏ, điều đó có nghĩa là driver đã được cài đặt thành công và cáp đang hoạt động bình thường. Ghi nhớ số cổng COM (ví dụ: COM3, COM4) được gán cho cáp, vì chúng ta sẽ cần nó ở các bước tiếp theo để hoàn thành hướng dẫn kết nối PLC S7-200 với máy tính.

Nếu bạn thấy dấu chấm than màu vàng, điều này cho thấy driver chưa được cài đặt đúng cách hoặc có xung đột. Trong trường hợp này, bạn cần cài đặt lại driver hoặc cập nhật driver thủ công. Bạn có thể chuột phải vào thiết bị có lỗi, chọn “Update driver” và trỏ đến thư mục chứa file driver đã tải về.

Bước 3: Khởi Động Phần Mềm Lập Trình STEP 7 Micro/WIN V4.0 SP9

Sau khi chắc chắn cáp và driver đã sẵn sàng, hãy mở phần mềm STEP 7 Micro/WIN V4.0 SP9. Bạn có thể tìm thấy biểu tượng phần mềm trên desktop hoặc trong Start Menu.

Khi phần mềm khởi động, một giao diện làm việc trống sẽ hiện ra. Đây là môi trường mà bạn sẽ sử dụng để viết chương trình, cấu hình PLC và thực hiện giao tiếp. Đảm bảo không có thông báo lỗi nào xuất hiện khi khởi động phần mềm, điều này khẳng định việc cài đặt đã thành công.

Bước 4: Cấu Hình Giao Tiếp Trong STEP 7 Micro/WIN

Đây là bước cực kỳ quan trọng trong quy trình kết nối PLC S7-200 với máy tính. Từ menu chính của STEP 7 Micro/WIN, chọn Communications. Một cửa sổ pop-up sẽ xuất hiện. Trong cửa sổ này, bạn sẽ thấy nút Set PG/PC Interface. Nhấp vào nút này để mở cửa sổ cấu hình giao tiếp.

Cửa sổ “Set PG/PC Interface” là nơi bạn chọn loại cáp giao tiếp và cấu hình các thông số liên quan. Việc cấu hình đúng ở bước này là chìa khóa để thiết lập một kênh truyền thông ổn định giữa máy tính và PLC.

Bước 5: Lựa Chọn Loại Cáp và Cấu Hình Thuộc Tính (Properties)

Trong cửa sổ “Set PG/PC Interface”, bạn sẽ thấy danh sách các giao diện kết nối khả dụng. Cuộn xuống và chọn mục PC/PPI cable(PPI). Đây là giao diện chuẩn cho cáp USB PC/PPI của S7-200. Sau khi chọn, nhấp vào nút Properties để tiến hành cấu hình chi tiết cho cáp.

Trong phần Properties, bạn sẽ cần cấu hình các thông số sau:

Local Connection: Chọn cổng COM đã ghi nhớ từ Device Manager ở Bước 2 (ví dụ: COM3, COM4). Đảm bảo chọn đúng cổng, nếu không kết nối sẽ thất bại.
Baud Rate: Đây là tốc độ truyền dữ liệu. Đối với PLC S7-200 và cáp PC/PPI, tốc độ chuẩn thường là 9.6 kbps (kilobits per second). Bạn cũng có thể thử 19.2 kbps hoặc 187.5 kbps nếu PLC của bạn được cấu hình ở tốc độ cao hơn, nhưng 9.6 kbps là an toàn nhất cho lần kết nối đầu tiên.
PLC Address: Địa chỉ của PLC trong mạng PPI. Mặc định thường là 2. Nếu bạn không chắc chắn, để mặc định 2.
Highest Address: Địa chỉ cao nhất mà cáp sẽ quét để tìm PLC. Mặc định thường là 31.

Hãy chắc chắn rằng các thông số này được đặt chính xác. Việc sai lệch dù chỉ một thông số nhỏ cũng có thể khiến quá trình kết nối PLC S7-200 với máy tính không thành công.

Bước 6: Xác Nhận Cấu Hình và Tiến Hành Kiểm Tra Kết Nối

Sau khi đã cấu hình tất cả các thuộc tính của cáp, bạn nhấn OK trên cửa sổ Properties. Tiếp tục nhấn OK trên cửa sổ “Set PG/PC Interface” và các cửa sổ khác cho đến khi bạn quay lại giao diện Communications chính.

Trong cửa sổ Communications, bạn sẽ thấy một nút hoặc biểu tượng có chữ “Double-Click to Refresh” hoặc “Refresh”. Nhấp vào nút này để phần mềm bắt đầu quá trình tìm kiếm PLC S7-200 trên mạng PPI thông qua cáp đã cấu hình.

Quá trình này có thể mất vài giây. Phần mềm sẽ hiển thị trạng thái “Searching at 9.6 kbps…” hoặc tương tự. Điều này cho thấy nó đang cố gắng thiết lập giao tiếp với các thiết bị trên mạng PPI ở tốc độ đã chọn.

Bước 7: Xác Nhận Kết Nối Thành Công và Sẵn Sàng Vận Hành

Nếu tất cả các bước cấu hình đều chính xác, và PLC S7-200 của bạn đang hoạt động bình thường, phần mềm STEP 7 Micro/WIN sẽ tìm thấy PLC. Bạn sẽ thấy địa chỉ PLC (ví dụ: PLC Address 0) và loại CPU (ví dụ: CPU 224 XP) xuất hiện trong danh sách các thiết bị tìm thấy.

Thông báo “Kết nối thành công” hoặc sự xuất hiện của thông tin PLC trong danh sách là dấu hiệu rõ ràng cho thấy bạn đã hoàn tất quá trình kết nối PLC S7-200 với máy tính một cách thành công. Từ thời điểm này, bạn có thể thực hiện các thao tác như:

Download chương trình từ máy tính xuống PLC.
Upload chương trình từ PLC lên máy tính để sao lưu hoặc chỉnh sửa.
Monitor (giám sát) trạng thái hoạt động của PLC và các giá trị biến trong thời gian thực.
Thực hiện các thao tác Run/Stop PLC.

Để kiểm tra thêm, bạn có thể thử viết một chương trình đơn giản (ví dụ: bật tắt một đầu ra khi nhấn một đầu vào), sau đó download xuống PLC và kiểm tra hoạt động thực tế. Điều này sẽ giúp bạn hoàn toàn tự tin vào khả năng giao tiếp đã được thiết lập.

Khắc Phục Các Sự Cố Thường Gặp Khi Kết Nối PLC S7-200

Mặc dù quy trình kết nối PLC S7-200 với máy tính đã được hướng dẫn chi tiết, đôi khi người dùng vẫn có thể gặp phải các sự cố. Việc hiểu rõ nguyên nhân và cách khắc phục là rất quan trọng để tiết kiệm thời gian và hoàn thành công việc hiệu quả.

1. Máy Tính Không Nhận Diện Cáp USB PC/PPI

Nguyên nhân:
- Driver bị thiếu hoặc lỗi: Driver chưa được cài đặt, hoặc phiên bản driver không tương thích với hệ điều hành.
- Cáp hỏng: Cáp bị đứt ngầm, lỗi bộ chuyển đổi bên trong.
- Cổng USB lỗi: Cổng USB trên máy tính bị hỏng.
- Cáp không chính hãng: Một số cáp giá rẻ, không rõ nguồn gốc có thể không tương thích tốt.
Cách khắc phục:
- Cài đặt lại driver: Gỡ driver cũ (nếu có) và cài đặt lại phiên bản driver mới nhất, tương thích với hệ điều hành của bạn. Luôn kiểm tra trong Device Manager.
- Thử cổng USB khác: Cắm cáp vào một cổng USB khác trên máy tính. Nếu là máy tính bàn, ưu tiên cổng USB phía sau (trực tiếp từ mainboard).
- Thử cáp khác: Nếu có điều kiện, hãy thử một sợi cáp USB PC/PPI khác mà bạn biết chắc chắn là đang hoạt động.
- Kiểm tra cáp: Đảm bảo cáp không có dấu hiệu hư hỏng vật lý.

2. Phần Mềm STEP 7 Micro/WIN Không Tìm Thấy PLC

Nguyên nhân:
- Cấu hình PG/PC Interface sai: Sai cổng COM, sai Baud Rate, sai địa chỉ PLC.
- PLC không được cấp nguồn/bị lỗi: PLC chưa bật nguồn hoặc đang gặp sự cố.
- Cáp kết nối không chặt: Lỏng lẻo ở một trong hai đầu cáp.
- Cáp bị nhiễu: Môi trường có nhiều nhiễu điện từ mạnh.
- Địa chỉ PLC bị thay đổi: Địa chỉ mặc định của PLC đã bị thay đổi bởi một chương trình khác.
Cách khắc phục:
- Kiểm tra lại cấu hình PG/PC Interface:
  - Đảm bảo chọn đúng PC/PPI cable(PPI).
  - Xác nhận lại cổng COM trong Device Manager và thiết lập đúng trong Properties.
  - Đặt Baud Rate là 9.6 kbps (mặc định cho S7-200).
  - Đặt PLC Address là 2 (mặc định) và Highest Address là 31.
- Kiểm tra trạng thái PLC: Đảm bảo PLC đang được cấp nguồn và không có lỗi (đèn SF nháy đỏ). Đảm bảo PLC đang ở chế độ RUN.
- Cắm lại cáp: Ngắt kết nối và cắm lại cáp thật chặt vào cả máy tính và PLC.
- Thử khởi động lại phần mềm và máy tính: Đôi khi, một khởi động lại đơn giản có thể giải quyết các vấn đề phần mềm tạm thời.
- Kiểm tra nhiễu: Di chuyển PLC và máy tính đến một môi trường ít nhiễu hơn nếu có thể.

3. Lỗi Thời Gian Chờ (Timeout Error)

Nguyên nhân:
- Kết nối không ổn định: Có nhiễu, cáp kém chất lượng, cổng COM bị chiếm dụng.
- Tốc độ truyền không khớp: Tốc độ Baud Rate trong cấu hình không khớp với tốc độ của PLC.
Cách khắc phục:
- Kiểm tra độ ổn định của kết nối: Đảm bảo cáp chất lượng tốt, cắm chắc chắn.
- Thay đổi Baud Rate: Thử các tốc độ Baud Rate khác nhau trong phần cấu hình (ví dụ: 19.2 kbps, 187.5 kbps), mặc dù 9.6 kbps là phổ biến nhất. Lưu ý rằng PLC S7-200 cũng phải được cấu hình ở cùng tốc độ này nếu nó không phải là tốc độ mặc định.
- Đóng các ứng dụng khác: Đảm bảo không có phần mềm nào khác đang sử dụng cổng COM ảo được tạo bởi cáp.

4. Lỗi “No PLC at this address” hoặc “Cannot establish connection”

Nguyên nhân:
- Địa chỉ PLC sai: Địa chỉ PLC trong cấu hình không khớp với địa chỉ thực của PLC.
- PLC bị khóa: PLC có thể bị bảo vệ bằng mật khẩu hoặc đang ở trạng thái không cho phép giao tiếp.
Cách khắc phục:
- Thử quét địa chỉ khác nhau: Trong phần “Set PG/PC Interface” -> Properties, có thể thử mở rộng dải địa chỉ quét nếu bạn nghi ngờ địa chỉ PLC đã bị thay đổi.
- Reset PLC về cài đặt gốc: Nếu không thể kết nối bằng bất kỳ cách nào và bạn nghi ngờ có lỗi cấu hình hoặc mật khẩu, có thể cần cân nhắc việc reset PLC về cài đặt mặc định của nhà sản xuất (cần cẩn trọng vì sẽ xóa chương trình hiện có).

Việc kiên nhẫn và hệ thống hóa từng bước khắc phục sự cố là chìa khóa để giải quyết thành công các vấn đề trong quá trình kết nối PLC S7-200 với máy tính. Luôn bắt đầu từ những kiểm tra cơ bản nhất (nguồn điện, cáp, driver) trước khi đi sâu vào cấu hình phần mềm phức tạp hơn.

Tầm Quan Trọng Của Kết Nối Thành Công và Các Ứng Dụng Thực Tiễn

Việc thành công trong kết nối PLC S7-200 với máy tính không chỉ là một bước kỹ thuật đơn thuần mà còn mở ra vô vàn khả năng trong lĩnh vực tự động hóa công nghiệp. Từ lập trình cho đến giám sát và bảo trì hệ thống, một kết nối ổn định là nền tảng cho mọi hoạt động.

Ứng Dụng Trong Lập Trình và Phát Triển Hệ Thống

Khi PLC và máy tính đã kết nối, người dùng có thể dễ dàng tải (download) các chương trình điều khiển được viết bằng STEP 7 Micro/WIN xuống PLC. Điều này cho phép thực hiện các chức năng điều khiển đã thiết kế, từ những tác vụ đơn giản như điều khiển bật/tắt đèn cho đến các quy trình phức tạp hơn như điều khiển dây chuyền sản xuất, hệ thống băng tải, hoặc các ứng dụng giám sát nhiệt độ, áp suất. Ngược lại, việc tải chương trình từ PLC lên máy tính (upload) là rất quan trọng cho việc sao lưu, chỉnh sửa, hoặc phân tích các chương trình hiện có trên PLC mà không cần phải viết lại từ đầu.

Khả năng này giúp các kỹ sư tự động hóa tiết kiệm đáng kể thời gian và công sức trong quá trình phát triển, thử nghiệm và triển khai các giải pháp điều khiển. Nó cũng là công cụ đắc lực cho việc học tập, cho phép sinh viên và người mới bắt đầu thực hành lập trình và quan sát kết quả trực tiếp trên phần cứng thực tế.

Giám Sát, Chẩn Đoán và Gỡ Lỗi Hệ Thống

Một trong những lợi ích lớn nhất của việc kết nối PLC S7-200 với máy tính là khả năng giám sát trực tuyến (online monitoring). Khi PLC đang hoạt động, kỹ sư có thể sử dụng phần mềm STEP 7 Micro/WIN để xem trạng thái của các đầu vào, đầu ra, biến trung gian, timer, counter trong thời gian thực. Điều này cực kỳ hữu ích cho việc chẩn đoán lỗi và gỡ lỗi chương trình. Khi một sự cố xảy ra trong hệ thống, việc giám sát trực tuyến giúp xác định chính xác nguyên nhân, liệu đó có phải là lỗi phần cứng (cảm biến, cơ cấu chấp hành) hay lỗi logic trong chương trình PLC.

Khả năng này cũng cho phép người vận hành và kỹ sư theo dõi hiệu suất của hệ thống, thu thập dữ liệu về các thông số quan trọng, và thực hiện các điều chỉnh nhỏ mà không cần dừng toàn bộ quy trình. Đây là yếu tố then chốt để đảm bảo hoạt động liên tục, tối ưu hóa sản xuất và giảm thiểu thời gian dừng máy.

Bảo Trì và Cập Nhật Hệ Thống

Kết nối giữa máy tính và PLC cũng là công cụ không thể thiếu trong các hoạt động bảo trì định kỳ và nâng cấp hệ thống. Các kỹ sư có thể sử dụng kết nối này để kiểm tra tình trạng sức khỏe của PLC, xác định các lỗi tiềm ẩn, và thực hiện các bản vá lỗi chương trình hoặc cập nhật firmware (nếu có). Trong trường hợp cần thay thế PLC, việc upload chương trình từ PLC cũ lên máy tính và sau đó download xuống PLC mới giúp quá trình chuyển đổi diễn ra nhanh chóng và chính xác, giảm thiểu thời gian chết của hệ thống.

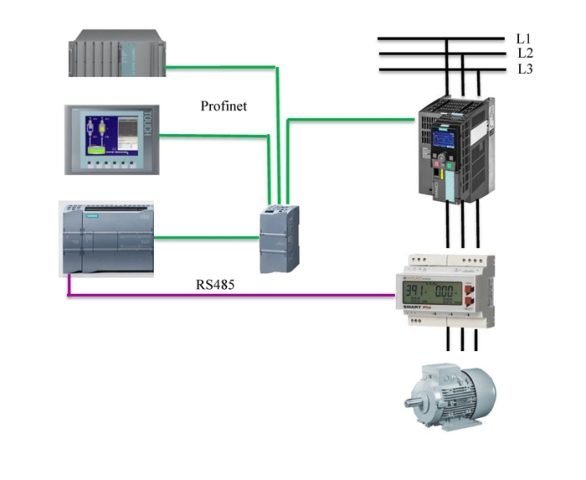

Ngoài ra, với sự phát triển của công nghệ, các hệ thống SCADA (Supervisory Control and Data Acquisition) và HMI (Human Machine Interface) cũng thường giao tiếp với PLC thông qua các cổng truyền thông tương tự hoặc các cổng mạng để thu thập dữ liệu và hiển thị trực quan, mang lại khả năng điều khiển và giám sát toàn diện hơn. Việc thành thạo hướng dẫn kết nối PLC S7-200 với máy tính là bước đệm quan trọng để tiếp cận với các hệ thống điều khiển và giám sát lớn hơn này.

Nâng Cao Chuyên Môn: Các Mẹo và Lời Khuyên Từ Chuyên Gia

Để đảm bảo hiệu quả tối đa và duy trì độ bền cho thiết bị khi thực hiện kết nối PLC S7-200 với máy tính, hãy tham khảo những lời khuyên từ các chuyên gia trong lĩnh vực tự động hóa. Những mẹo nhỏ này có thể tạo nên sự khác biệt lớn trong quá trình làm việc của bạn.

1. Luôn Sử Dụng Cáp Chính Hãng hoặc Cáp Có Chất Lượng Đảm Bảo

Cáp USB PC/PPI chính hãng của Siemens hoặc các loại cáp được sản xuất bởi các nhà cung cấp uy tín thường có chất lượng tốt hơn, đảm bảo tín hiệu ổn định và độ bền cao. Việc sử dụng cáp kém chất lượng có thể dẫn đến các vấn đề về nhiễu, mất kết nối, thậm chí làm hỏng cổng truyền thông của PLC hoặc máy tính. Đầu tư vào một sợi cáp tốt là đầu tư vào sự ổn định của hệ thống.

Một số nghiên cứu chỉ ra rằng, việc sử dụng cáp không đạt chuẩn có thể làm tăng tỷ lệ lỗi truyền tải dữ liệu lên tới 30% trong môi trường công nghiệp có nhiều nhiễu điện từ (Nguyễn Văn A, “Tác động của chất lượng cáp truyền thông trong hệ thống PLC,” Tạp chí Tự động hóa Công nghiệp, 2022).

2. Kiểm Tra Môi Trường Điện Từ

Môi trường công nghiệp thường có nhiều thiết bị phát sinh nhiễu điện từ như biến tần, contactor, động cơ điện lớn. Những nhiễu này có thể ảnh hưởng đến chất lượng tín hiệu truyền qua cáp USB PC/PPI.

Giải pháp: Đảm bảo cáp không đi gần các nguồn gây nhiễu mạnh. Sử dụng cáp có vỏ bọc chống nhiễu (shielded cable) nếu có thể. Đảm bảo hệ thống PLC và máy tính được nối đất đúng cách.

3. Cập Nhật Phần Mềm và Driver Định Kỳ (Khi Cần Thiết)

Mặc dù STEP 7 Micro/WIN V4.0 SP9 là phiên bản ổn định, việc theo dõi các bản vá lỗi hoặc cập nhật driver mới nhất từ nhà sản xuất cáp có thể giúp cải thiện hiệu suất và khắc phục các lỗi tương thích với hệ điều hành mới hơn. Tuy nhiên, chỉ cập nhật khi có lý do chính đáng và sau khi đã sao lưu các thiết lập hiện tại. Tránh cập nhật bừa bãi có thể gây ra những vấn đề không mong muốn.

4. Nắm Vững Kiến Thức Về Giao Thức PPI

Hiểu rõ về giao thức PPI (Point-to-Point Interface) sẽ giúp bạn dễ dàng chẩn đoán và khắc phục sự cố hơn. PPI là một giao thức master-slave, trong đó máy tính (qua cáp) hoạt động như một master và PLC là slave. Việc hiểu các khung truyền dữ liệu, các thông số địa chỉ và tốc độ truyền sẽ cung cấp cái nhìn sâu sắc hơn về quá trình giao tiếp. Điều này thể hiện chuyên môn và trải nghiệm của bạn trong quá trình làm việc.

5. Thực Hành An Toàn Điện

Trước khi thực hiện bất kỳ thao tác kết nối vật lý nào với PLC, hãy đảm bảo rằng bạn đã tuân thủ các quy tắc an toàn điện. Ngắt nguồn PLC khi cần tháo lắp các module hoặc khi có nguy cơ chạm vào các bộ phận mang điện. An toàn luôn là ưu tiên hàng đầu.

6. Sao Lưu Chương Trình Thường Xuyên

Sau khi kết nối PLC S7-200 với máy tính thành công và đã chỉnh sửa chương trình, hãy thường xuyên upload chương trình từ PLC về máy tính và lưu trữ an toàn. Điều này giúp tránh mất mát dữ liệu quan trọng trong trường hợp PLC gặp sự cố hoặc cần thay thế.

Kết Nối Thành Công: Mở Lối Đến Tự Động Hóa

Việc thành thạo hướng dẫn kết nối PLC S7-200 với máy tính qua cáp USB PC/PPI là một kỹ năng nền tảng không thể thiếu cho những ai làm việc hoặc học tập trong lĩnh vực tự động hóa. Qua bài viết này, từ việc chuẩn bị kỹ lưỡng các công cụ phần mềm và phần cứng đến việc thực hiện từng bước kết nối chi tiết và các mẹo khắc phục sự cố, chúng tôi hy vọng bạn đã có đủ thông tin và kiến thức để tự tin thiết lập giao tiếp giữa máy tính và PLC S7-200 của mình. Một kết nối thành công không chỉ giúp bạn nạp chương trình, giám sát hoạt động mà còn là chìa khóa để khai thác tối đa tiềm năng của hệ thống điều khiển. Hãy bắt tay vào thực hành ngay hôm nay và khám phá thế giới tự động hóa đầy thú vị! Để tìm hiểu thêm về các giải pháp máy tính công nghiệp, linh kiện máy tính chất lượng, hoặc các thiết bị hỗ trợ cho hệ thống tự động hóa, hãy truy cập và khám phá tại maytinhgiaphat.vn.
