Sau khi đã dành thời gian và công sức để hoàn thiện bản vẽ kỹ thuật trên Autocad, bước cuối cùng và không kém phần quan trọng là đưa chúng ra ngoài thế giới thực thông qua việc in ấn. Tuy nhiên, không ít người dùng gặp phải tình trạng bản vẽ khi in ra bị mờ, nhòe, sai tỷ lệ hoặc không đạt chất lượng mong muốn, làm chậm tiến độ công việc. Nắm vững cách in bản vẽ CAD nhanh và chính xác không chỉ giúp tiết kiệm giấy, mực in mà còn đảm bảo chất lượng bản vẽ đầu ra, phản ánh đúng công sức bạn đã bỏ ra. Bài viết này sẽ đi sâu vào từng bước thiết lập cần thiết để bạn có thể in bản vẽ CAD một cách hiệu quả, nhanh chóng và chuẩn xác nhất.

Table of Contents

Bắt đầu quá trình in: Mở cửa sổ Plot trong CAD

Để bắt đầu quá trình in ấn bản vẽ trong Autocad, bạn cần truy cập vào cửa sổ Plot. Đây là trung tâm điều khiển mọi thiết lập liên quan đến việc xuất bản vẽ ra giấy hoặc file PDF. Cách nhanh nhất để mở cửa sổ này là sử dụng tổ hợp phím tắt Ctrl + P (trên Windows) hoặc Cmd + P (trên macOS). Ngoài ra, bạn cũng có thể truy cập lệnh Plot từ menu File hoặc biểu tượng Plot trong thanh công cụ.

Khi hộp thoại Plot - Model (hoặc tên Layout hiện tại) xuất hiện, bạn sẽ thấy nhiều tùy chọn khác nhau. Ban đầu, có thể chỉ một số tùy chọn cơ bản hiển thị. Để xem và cấu hình đầy đủ các thiết lập quan trọng, bạn cần nhấn vào biểu tượng mũi tên hoặc nút More Options thường nằm ở góc dưới bên phải của hộp thoại. Thao tác này sẽ mở rộng hộp thoại, hiển thị tất cả các tùy chỉnh nâng cao cần thiết cho việc in bản vẽ CAD chuẩn. Việc làm quen với giao diện này là bước đầu tiên và quan trọng để kiểm soát hoàn toàn quá trình in ấn của mình.

Hộp thoại Plot trong Autocad để bắt đầu in bản vẽ

Thiết lập nét in (Plot Style Table): Yếu tố quyết định chất lượng bản vẽ

Một trong những yếu tố quan trọng nhất ảnh hưởng đến chất lượng bản vẽ in ra là thiết lập nét in, được quản lý thông qua Plot Style Table (bảng kiểu in). Đây là nơi bạn định nghĩa cách các màu sắc hoặc lớp (Layer) trong bản vẽ sẽ hiển thị trên giấy in, bao gồm độ dày nét (Lineweight), màu sắc in ra (Plot Color), kiểu nét (Linetype), và các thuộc tính khác. Việc cài đặt nét in CAD đúng chuẩn giúp các đường nét trong bản vẽ kỹ thuật của bạn được hiển thị rõ ràng, phân biệt các đối tượng khác nhau một cách chính xác.

Trong hộp thoại Plot, tại mục Plot Style Table (Pen Assignments), bạn có thể chọn một bảng nét in đã có hoặc tạo một bảng mới. Nếu chưa có bảng nét in phù hợp, bạn có thể chọn New để bắt đầu tạo. Hệ thống sẽ dẫn bạn qua một vài bước thiết lập ban đầu, thường là chọn Start from scratch để tạo một bảng trống và tự tùy chỉnh. Việc tạo hoặc chọn đúng Plot Style Table là bước thiết yếu để đảm bảo khi bạn in bản vẽ CAD nhanh, kết quả vẫn chuyên nghiệp và đúng quy chuẩn.

Xem Thêm Bài Viết:

Tạo bảng nét in mới trong cài đặt Plot Style Table

Sau khi tạo hoặc chọn bảng nét in, bạn sẽ cần chỉnh sửa chi tiết các thuộc tính nét vẽ bên trong.

Tùy chỉnh chi tiết các thuộc tính nét vẽ

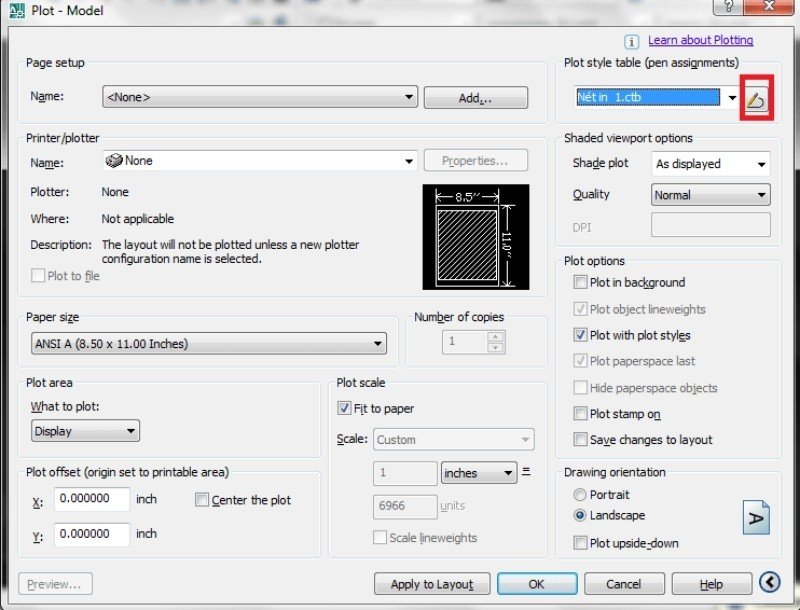

Để cài đặt nét in CAD một cách chi tiết, bạn nhấn vào biểu tượng chỉnh sửa (Edit) bên cạnh tên Plot Style Table. Cửa sổ Plot Style Table Editor sẽ hiện ra, cho phép bạn cấu hình thuộc tính cho từng màu hoặc từng kiểu in (nếu dùng STB). Giao diện thường có hai dạng: Table View và Form View. Form View thường tiện lợi hơn để chỉnh sửa thuộc tính cho một màu hoặc một kiểu in tại một thời điểm, trong khi Table View cho phép xem tổng quan và chỉnh sửa nhanh nhiều thuộc tính cùng lúc.

Trong cửa sổ chỉnh sửa, bạn có thể chọn một màu (ví dụ Color 1 – Đỏ) và thiết lập các thuộc tính in của nó. Các thuộc tính quan trọng bao gồm: Plot Color (chọn màu sẽ in ra, thường là Black cho các bản vẽ kỹ thuật), Lineweight (độ dày nét, chọn giá trị phù hợp như 0.15mm, 0.25mm, 0.5mm…), Linetype (kiểu nét, thường dùng Use object linetype), và Screening (độ đậm nhạt khi in). Đối với các bản vẽ kỹ thuật phổ biến, người ta thường gán các màu khác nhau trong bản vẽ CAD với các độ dày nét khác nhau khi in ra giấy.

Để áp dụng cùng một thiết lập cho nhiều màu, bạn có thể chọn màu đầu tiên, giữ phím Shift và click vào màu cuối cùng để chọn một dải màu, sau đó thiết lập thuộc tính chung cho dải màu đó. Ví dụ, chọn từ Color 1 đến Color 255 để thiết lập in màu đen cho tất cả. Sau khi hoàn tất cấu hình chi tiết cho từng màu hoặc kiểu in, nhấn Save & Close để lưu lại bảng nét in của bạn. Bước này đảm bảo tỷ lệ bản vẽ và độ rõ nét của từng chi tiết khi in ra, giúp bạn in bản vẽ CAD nhanh chóng và chính xác mà không cần lo lắng về chất lượng đường nét.

Cài đặt chi tiết thuộc tính nét vẽ trong bảng Plot Style Editor

Chọn chiều giấy in phù hợp (Drawing Orientation)

Drawing orientation là thiết lập xác định hướng của bản vẽ trên trang giấy in. Việc chọn đúng chiều giấy giúp bản vẽ của bạn hiển thị trọn vẹn và tối ưu diện tích giấy sử dụng. Có hai lựa chọn chính mà bạn cần quan tâm: Portrait (chiều dọc) và Landscape (chiều ngang).

Nếu bản vẽ của bạn có dạng cao và hẹp (ví dụ: mặt đứng công trình nhiều tầng), chọn Portrait sẽ phù hợp hơn. Ngược lại, nếu bản vẽ có dạng rộng và thấp (ví dụ: mặt bằng tổng thể), chọn Landscape sẽ tận dụng tốt không gian theo chiều ngang của giấy. Ngoài ra còn có tùy chọn Plot upside-down giúp xoay bản vẽ 180 độ. Chọn đúng chiều giấy in không chỉ làm cho bản vẽ trông chuyên nghiệp hơn mà còn tránh tình trạng một phần bản vẽ bị cắt đi do sai hướng, giúp quá trình in bản vẽ CAD nhanh chóng và hiệu quả hơn.

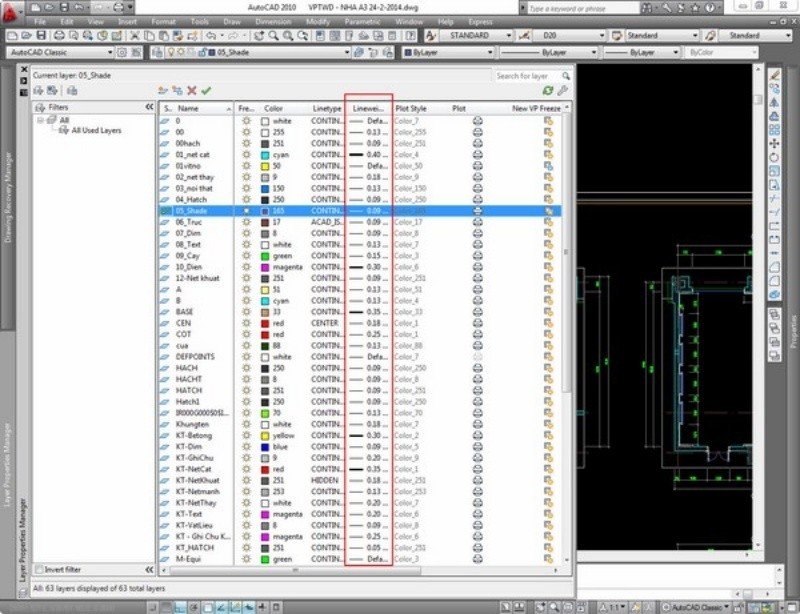

Chọn chiều giấy in (Portrait hoặc Landscape) trong Autocad

Lựa chọn máy in đích chính xác

Việc chọn đúng máy in hoặc thiết bị xuất bản vẽ là bước cần thiết để đảm bảo bản vẽ của bạn được xử lý chính xác. Trong mục Printer/Plotter (hoặc Device), bạn sẽ thấy danh sách các máy in vật lý đã được kết nối với máy tính của bạn hoặc các tùy chọn máy in ảo.

Nếu bạn cần in ra giấy, hãy chọn tên máy in vật lý mà bạn đang sử dụng. Đảm bảo máy in đã được bật nguồn và kết nối đúng cách. Nếu mục tiêu của bạn là tạo một bản mềm để gửi đi hoặc lưu trữ kỹ thuật số, tùy chọn DWG To PDF.pc3 là lựa chọn phổ biến và hiệu quả. Tùy chọn này cho phép bạn xuất bản vẽ CAD ra file PDF chất lượng cao, giữ nguyên các lớp, nét in và tỷ lệ đã thiết lập. Việc chọn đúng thiết bị ngay từ đầu giúp tránh các lỗi tương thích hoặc định dạng, là yếu tố quan trọng để in bản vẽ CAD nhanh và không mất công xử lý lại. Để có trải nghiệm làm việc tốt với Autocad, việc sở hữu một hệ thống máy tính đủ mạnh mẽ từ các đơn vị cung cấp uy tín là điều cần thiết, ví dụ như tại maytinhgiaphat.vn.

Lựa chọn máy in hoặc xuất PDF cho bản vẽ CAD

Xác định khổ giấy in phù hợp

Sau khi chọn máy in, bước tiếp theo là xác định kích thước giấy sẽ sử dụng. Mục Paper size (hoặc Plot size) hiển thị danh sách các khổ giấy mà máy in đã chọn hỗ trợ. Bạn chỉ cần click vào mũi tên thả xuống và chọn khổ giấy mong muốn, ví dụ A4 (210 x 297 mm), A3 (297 x 420 mm), A2, A1, A0, hoặc các khổ giấy tùy chỉnh khác.

Việc chọn đúng khổ giấy rất quan trọng. Nó không chỉ liên quan đến việc bản vẽ có vừa vặn trên giấy hay không mà còn ảnh hưởng trực tiếp đến tỷ lệ bản vẽ khi in. Bạn cần chọn khổ giấy sao cho bản vẽ của mình, ở một tỷ lệ xác định (ví dụ 1:100, 1:50), có thể hiển thị đầy đủ trên trang giấy. Đảm bảo rằng khổ giấy bạn chọn thực sự có trong khay giấy của máy in và được máy in hỗ trợ để quá trình in bản vẽ CAD nhanh diễn ra suôn sẻ.

Chọn khổ giấy in (ví dụ A4, A3) cho bản vẽ Autocad

Khoanh vùng bản vẽ cần in (Plot Area)

Mục What to plot cho phép bạn chỉ định phần nào của bản vẽ sẽ được in. Đây là một thiết lập linh hoạt, giúp bạn chỉ in những gì cần thiết thay vì toàn bộ file. Các tùy chọn phổ biến bao gồm: Display (in những gì đang hiển thị trên màn hình hiện tại), Extents (in toàn bộ khu vực chứa đối tượng vẽ), Layout (chỉ có khi bạn đang làm việc trong tab Layout, in nội dung đã bố trí trong viewport), và Window (cho phép bạn chọn một vùng cụ thể bằng cách kéo chuột).

Tùy chọn Window là cách phổ biến nhất khi bạn muốn in một phần nhỏ của bản vẽ lớn hoặc khi bạn làm việc chủ yếu trong Model Space và muốn in một bản vẽ duy nhất nằm trong khung tên. Để sử dụng Window, bạn chọn tùy chọn này, sau đó click vào nút Window... hoặc chỉ định hai điểm trên màn hình để tạo một hình chữ nhật bao quanh khu vực bạn muốn in. Sau khi khoanh vùng, hình ảnh thu nhỏ trong Preview sẽ cập nhật để hiển thị khu vực đã chọn.

Cuối cùng, bạn nên đánh dấu chọn Center the plot để Autocad tự động căn giữa vùng in đã chọn vào giữa khổ giấy. Việc này giúp bản vẽ trông cân đối và chuyên nghiệp hơn. Chọn đúng vùng in là bước cuối cùng trong việc thiết lập thông số in, giúp bạn tập trung vào nội dung cần thiết và thực hiện in bản vẽ CAD nhanh chóng chỉ với một lần thao tác.

Khoanh vùng bản vẽ cụ thể cần in bằng tùy chọn Window

Việc nắm vững các bước cách in bản vẽ CAD nhanh và chuẩn xác như đã trình bày là kỹ năng thiết yếu đối với bất kỳ người sử dụng Autocad nào. Từ việc mở hộp thoại Plot, thiết lập Plot Style Table chi tiết, chọn đúng chiều giấy và khổ giấy, cho đến việc xác định chính xác vùng cần in, mỗi bước đều đóng góp vào việc tạo ra một bản in chất lượng cao, rõ nét và đúng tỷ lệ. Thực hành theo hướng dẫn này sẽ giúp bạn tiết kiệm đáng kể thời gian và công sức xử lý các bản in lỗi, nâng cao hiệu quả công việc thiết kế kỹ thuật.
