Kết Nối PLC Với Máy Tính: Hướng Dẫn Chi Tiết A-Z

Trong kỷ nguyên công nghiệp 4.0, việc kết nối PLC với máy tính là một kỹ năng cơ bản nhưng vô cùng thiết yếu đối với bất kỳ ai làm việc trong lĩnh vực tự động hóa. Từ việc lập trình, giám sát hoạt động, đến chẩn đoán lỗi, máy tính đóng vai trò trung tâm giúp chúng ta tương tác hiệu quả với các bộ điều khiển lập trình (PLC). Bài viết này sẽ cung cấp hướng dẫn chi tiết từng bước, giúp các kỹ sư, kỹ thuật viên, và sinh viên có thể tự tin thiết lập kết nối giữa PLC Mitsubishi và máy tính, đảm bảo quá trình làm việc diễn ra suôn sẻ và chính xác.

Tại Sao Cần Kết Nối PLC Với Máy Tính?

Việc thiết lập kết nối PLC với máy tính mang lại nhiều lợi ích và là bước không thể thiếu trong chu trình phát triển và vận hành hệ thống tự động hóa. Máy tính cung cấp một giao diện mạnh mẽ để người dùng có thể thực hiện các tác vụ quan trọng như lập trình, tải lên (upload) và tải xuống (download) chương trình điều khiển, giám sát trạng thái hoạt động của PLC theo thời gian thực, cũng như chẩn đoán và khắc phục sự cố một cách hiệu quả. Một kết nối ổn định và chính xác là nền tảng để đảm bảo tính toàn vẹn của dữ liệu và hiệu suất làm việc của hệ thống.

Chuẩn Bị Trước Khi Kết Nối PLC Mitsubishi Với Máy Tính

Trước khi bắt đầu quá trình kết nối, việc chuẩn bị đầy đủ các thiết bị và phần mềm cần thiết sẽ giúp bạn tiết kiệm thời gian và tránh các lỗi không đáng có. Đây là những yếu tố cơ bản mà bạn cần có.

Các Thiết Bị Cần Thiết

Để thiết lập kết nối PLC với máy tính thành công, bạn cần chuẩn bị một số thiết bị quan trọng. Đầu tiên là bộ điều khiển PLC Mitsubishi mà bạn muốn làm việc, chẳng hạn như các dòng phổ biến như FX2N, FX3U hoặc các biến thể khác. Kế đến là một chiếc máy tính chạy hệ điều hành Windows đã cài đặt phần mềm lập trình tương thích, ví dụ như GX Developer cho các dòng FX cũ hoặc GX Works2/3 cho các dòng PLC mới hơn. Cuối cùng, không thể thiếu là sợi cáp lập trình chuyên dụng, thường là loại USB-SC09-FX đối với dòng FX, được thiết kế để chuyển đổi tín hiệu từ USB sang chuẩn RS422 hoặc RS232 mà PLC sử dụng.

Cài Đặt Driver Cáp Lập Trình

Một trong những bước quan trọng nhất khi sử dụng cáp lập trình chuyển đổi từ USB sang RS422 (hoặc RS232) là cài đặt driver cho cáp trên máy tính của bạn. Driver này giúp hệ điều hành nhận diện và tương tác được với cáp, tạo ra một cổng COM ảo để phần mềm lập trình có thể sử dụng. Nếu bạn bỏ qua bước này hoặc driver không tương thích, máy tính sẽ không thể nhận diện được cáp, dẫn đến việc không thể thiết lập kết nối với PLC. Việc cài đặt đúng driver là yếu tố quyết định để quá trình kết nối diễn ra thuận lợi.

Xem Thêm Bài Viết:

• Màn Hình Máy Tính 32 Inch Giá Rẻ: Lựa Chọn Tối Ưu Cho Mọi Nhu Cầu
• Mua Máy Tính Tự Lắp Ráp: Hướng Dẫn Toàn Diện Từ A Đến Z
• Cách Đăng Nhập Wattpad Trên Máy Tính Đơn Giản, Nhanh Chóng
• Hình Nền Máy Tính Hoa Cúc Họa Mi: Tải Về Miễn Phí, Làm Mới Không Gian Của Bạn
• Cách in tràn lề trong Photoshop siêu dễ

Sơ đồ kết nối PLC Mitsubishi với máy tính qua cáp lập trình

Các Bước Kết Nối PLC Mitsubishi Với Máy Tính Chi Tiết

Quy trình kết nối PLC với máy tính bao gồm các bước tuần tự, yêu cầu sự chính xác để đảm bảo mọi thiết lập đều hoạt động đúng. Hãy cùng đi vào chi tiết từng bước.

Bước 1: Kiểm Tra Cổng COM Sau Khi Cài Driver và Cắm Cáp

Sau khi đã cài đặt driver cho cáp lập trình và cắm cáp từ PLC vào cổng USB của máy tính, bạn cần kiểm tra xem máy tính đã nhận diện được cổng COM ảo hay chưa. Để làm điều này, bạn truy cập vào Computer Management bằng cách nhấp chuột phải vào biểu tượng “This PC” (hoặc “My Computer”), chọn “Manage”, sau đó chọn “Device Manager” trong cửa sổ quản lý máy tính. Trong “Device Manager”, tìm mục “Ports (COM & LPT)”. Nếu mọi thứ hoạt động bình thường, bạn sẽ thấy một cổng COM mới xuất hiện, ví dụ như “USB-SERIAL CH340 (COM3)” hoặc tương tự, hiển thị số hiệu cổng COM mà bạn sẽ sử dụng.

Giao diện Computer Management để kiểm tra cổng COM kết nối PLC

Nếu bạn không thấy cổng COM xuất hiện hoặc có biểu tượng lỗi, điều đó có nghĩa là kết nối chưa thành công. Bạn cần xem xét lại các khả năng: driver cáp lập trình đã được cài đặt đúng và đầy đủ chưa, cáp có bị hỏng không, cổng USB trên máy tính có vấn đề hay không, hoặc thậm chí là cổng kết nối trên PLC có thể bị lỗi. Việc kiểm tra kỹ lưỡng từng thành phần là cần thiết để xác định nguyên nhân và khắc phục.

Cửa sổ Device Manager hiển thị cổng Ports (COM & LPT) để kiểm tra kết nối PLC

Bước 2: Khởi Động Phần Mềm Lập Trình GX Developer

Với cổng COM đã được xác định, bước tiếp theo là khởi động phần mềm lập trình GX Developer trên máy tính của bạn. Đảm bảo rằng bạn đang sử dụng phiên bản phần mềm tương thích với dòng PLC Mitsubishi mà bạn đang làm việc. Phần mềm này là giao diện chính để bạn tạo, chỉnh sửa, tải lên, và tải xuống chương trình cho PLC, cũng như thực hiện các tác vụ giám sát.

Giao diện phần mềm GX Developer để lập trình PLC Mitsubishi

Bước 3: Cấu Hình Thiết Lập Kết Nối (Transfer Setup)

Trong phần mềm GX Developer, bạn cần cấu hình các thông số kết nối để nó có thể giao tiếp đúng với PLC. Truy cập menu “Online”, sau đó chọn “Transfer Setup”. Tại đây, bạn sẽ thấy hai phần chính cần cấu hình. Trong mục “PC side I/F”, bạn chọn “Serial”, sau đó chọn đúng cổng COM đã xác định ở Bước 1 và đặt tốc độ truyền (Baud Rate) phù hợp với PLC của bạn. “Serial” ở đây ám chỉ giao thức truyền thông nối tiếp mà cáp lập trình sử dụng. Tiếp theo, trong mục “PLC side I/F”, bạn chọn “PLC module” để phần mềm biết rằng bạn đang kết nối trực tiếp với module PLC. Sau khi hoàn tất cài đặt, hãy nhấn “Connection Test” để kiểm tra xem kết nối đã được thiết lập thành công hay chưa.

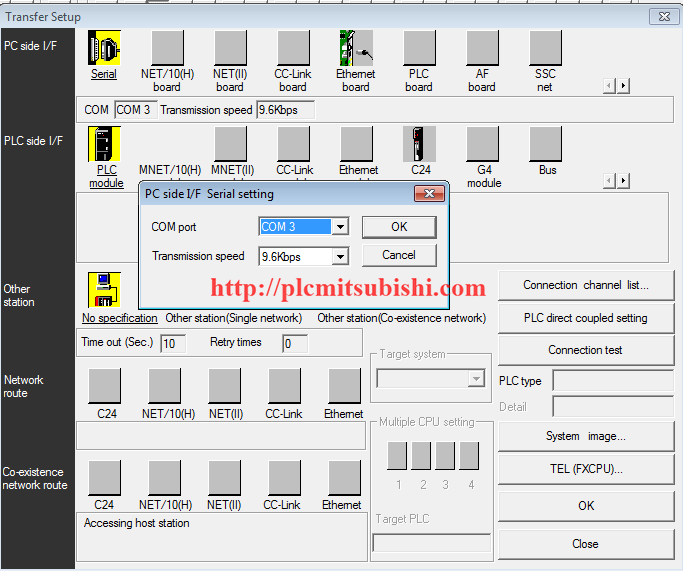

Cài đặt PC side I/F và chọn cổng COM cho kết nối PLC với máy tính

Bước 4: Hoàn Tất Kết Nối và Khắc Phục Sự Cố

Nếu tất cả các thiết lập đều chính xác và cáp hoạt động tốt, sau khi nhấn “Connection Test”, phần mềm sẽ hiển thị thông báo “Successfully Connected”. Điều này xác nhận rằng kết nối PLC với máy tính của bạn đã hoàn tất và bạn có thể bắt đầu lập trình hoặc giám sát. Nhấn “OK” để đóng cửa sổ thiết lập.

Thông báo Successfully Connected khi kết nối PLC Mitsubishi và máy tính thành công

Trong trường hợp bạn gặp thông báo lỗi, đừng nản lòng. Hãy xem xét lại các yếu tố sau: kiểm tra lại driver cáp, đảm bảo cáp được cắm chặt và không bị hỏng, xác nhận lại số cổng COM và tốc độ truyền, kiểm tra nguồn điện của PLC, và đảm bảo PLC không bị lỗi phần cứng ở cổng kết nối. Ngoài ra, hãy chắc chắn rằng phiên bản phần mềm GX Developer bạn đang sử dụng là đúng và tương thích với model PLC của bạn. Để tìm hiểu thêm về cách khắc phục các vấn đề liên quan đến máy tính và thiết bị công nghiệp, bạn có thể tham khảo các bài viết chuyên sâu tại maytinhgiaphat.vn.

Tối Ưu Hóa Quá Trá»»nh Kết Nối và Lập Trình PLC

Để đảm bảo quá trình kết nối và lập trình PLC diễn ra suôn sẻ, ngoài việc thực hiện đúng các bước trên, bạn nên chú ý đến chất lượng của cáp lập trình và thường xuyên cập nhật driver nếu có phiên bản mới. Một môi trường làm việc ổn định, tránh xa các nguồn gây nhiễu điện từ, cũng sẽ góp phần duy trì kết nối đáng tin cậy. Hơn nữa, việc tạo thói quen sao lưu chương trình PLC định kỳ là cực kỳ quan trọng để bảo vệ dữ liệu và dễ dàng phục hồi khi cần thiết.

Việc thành thạo kỹ năng kết nối PLC với máy tính là nền tảng vững chắc để bạn tiến sâu hơn vào thế giới tự động hóa. Với hướng dẫn chi tiết từ maytinhgiaphat.vn, bạn có thể tự tin thiết lập kết nối và bắt đầu các dự án của mình. Thực hành thường xuyên và tham khảo các nguồn kiến thức chuyên sâu sẽ giúp bạn nắm vững mọi khía cạnh của công nghệ này, mở ra nhiều cơ hội trong lĩnh vực công nghiệp hiện đại.
