Trong ngành công nghiệp điện tử hiện đại, máy CNC phay mạch in đóng vai trò then chốt, là công cụ không thể thiếu để tạo ra các bảng mạch PCB với độ chính xác cao. Thiết bị này sử dụng công nghệ điều khiển số bằng máy tính để tự động hóa quá trình gia công, từ đó nâng cao năng suất và chất lượng sản phẩm. Bài viết này sẽ cung cấp cái nhìn toàn diện về cấu tạo, những lợi ích vượt trội và các ứng dụng quan trọng của máy phay mạch in PCB.

Table of Contents

Tìm hiểu về máy CNC phay mạch in

Để hiểu rõ về máy CNC phay mạch in, trước tiên chúng ta cần nắm được khái niệm cơ bản về bảng mạch in (PCB) và sau đó là định nghĩa cụ thể của loại máy chuyên dụng này. Đây là nền tảng kiến thức quan trọng cho bất kỳ ai quan tâm đến lĩnh vực sản xuất và gia công điện tử.

Bảng mạch in PCB là gì?

Bảng mạch in, hay còn gọi là PCB (viết tắt của Printed Circuit Board), là một thành phần không thể thiếu trong hầu hết các thiết bị điện tử. Về cơ bản, PCB là một tấm hoặc bảng được chế tạo từ vật liệu cách điện, phổ biến nhất là FR4 (một loại composite sợi thủy tinh-epoxy), trên bề mặt của nó có các đường dẫn điện được làm từ đồng hoặc các kim loại dẫn điện khác. Chức năng chính của bảng mạch PCB là tạo ra các kết nối điện vật lý giữa các linh kiện điện tử (như vi mạch tích hợp, điện trở, tụ điện) để chúng có thể hoạt động cùng nhau, tạo thành một mạch điện hoàn chỉnh và thực hiện các chức năng theo thiết kế.

Máy CNC phay mạch in là gì?

Máy CNC phay mạch in, thường được biết đến với tên gọi máy phay mạch in PCB hoặc máy gia công mạch in CNC, là một loại thiết bị tự động hóa sử dụng công nghệ Điều khiển số bằng Máy tính (Computer Numerical Control – CNC) để thực hiện việc gia công, tạo hình các bảng mạch in. Thay vì các phương pháp thủ công hay hóa chất truyền thống, máy CNC sử dụng một mũi phay nhỏ, được điều khiển chính xác bởi máy tính, để loại bỏ các phần đồng không mong muốn trên bề mặt tấm PCB, từ đó hình thành các đường mạch, pad hàn và các chi tiết khác theo thiết kế đã được lập trình sẵn. Máy có khả năng làm việc trên nhiều loại vật liệu nền khác nhau như FR4, CEM-1, nhôm (cho các ứng dụng tản nhiệt), đảm bảo độ chính xác cực cao, đáp ứng những yêu cầu ngày càng khắt khe trong sản xuất thiết bị điện tử, từ điện thoại di động, máy tính cá nhân cho đến các hệ thống IoT phức tạp.

ận cảnh máy CNC phay mạch in đang gia công bảng mạch PCB với độ chính xác cao

Cấu tạo chi tiết của máy CNC phay mạch in

Một máy CNC phay mạch in điển hình được cấu thành từ nhiều bộ phận cơ khí và điện tử phức tạp, mỗi bộ phận đều đóng vai trò quan trọng trong việc đảm bảo máy hoạt động ổn định và chính xác.

Xem Thêm Bài Viết:

Khung máy vững chắc

Khung máy là bộ phận nền tảng, có vai trò nâng đỡ toàn bộ các thành phần khác của máy. Chúng thường được chế tạo từ các vật liệu kim loại có độ cứng cao như thép hoặc hợp kim nhôm đúc, nhằm đảm bảo độ vững chãi, giảm thiểu rung động trong quá trình máy vận hành. Một khung máy chắc chắn là yếu tố tiên quyết để đạt được độ chính xác cao khi phay mạch.

Trục chính tốc độ cao

Trục chính (spindle) là bộ phận trực tiếp thực hiện thao tác cắt gọt. Nó bao gồm một động cơ quay với tốc độ rất cao, có thể lên đến hàng chục nghìn vòng mỗi phút, và một đầu kẹp để gắn các loại dao phay chuyên dụng. Chất lượng và độ ổn định của trục chính ảnh hưởng trực tiếp đến độ mịn, độ sắc nét của đường mạch và tuổi thọ của dao cụ.

Bàn làm việc (Bàn máy)

Bàn làm việc, hay còn gọi là bàn máy, là bề mặt phẳng nơi tấm mạch PCB được gá đặt và cố định trong suốt quá trình gia công. Bàn làm việc cần đảm bảo độ phẳng cao và thường có các cơ cấu kẹp giữ chắc chắn để phôi không bị xê dịch, giúp máy phay mạch PCB đạt được độ chính xác tối ưu. Kích thước bàn làm việc cũng quyết định kích thước tối đa của bảng mạch mà máy có thể gia công.

Hệ thống dẫn hướng và động cơ chính xác

Hệ thống này bao gồm các thanh trượt tuyến tính, vitme bi và các động cơ bước (stepper motor) hoặc động cơ servo. Chúng chịu trách nhiệm di chuyển trục chính theo ba chiều không gian (X, Y, Z) một cách chính xác theo các lệnh từ bộ điều khiển. Động cơ servo thường cung cấp độ chính xác và tốc độ cao hơn so với động cơ bước, nhưng cũng có chi phí cao hơn.

Bộ điều khiển trung tâm

Bộ điều khiển là “bộ não” của máy CNC phay mạch in. Nó tiếp nhận các mã lệnh G-code từ phần mềm điều khiển, xử lý thông tin và sau đó phát tín hiệu điều khiển đến các động cơ và trục chính để thực hiện quá trình phay theo đúng bản vẽ thiết kế. Bộ điều khiển hiện đại thường tích hợp nhiều tính năng thông minh để tối ưu hóa quá trình gia công.

Phần mềm điều khiển và thiết kế

Để máy hoạt động, cần có phần mềm chuyên dụng. Quá trình thường bắt đầu với phần mềm CAD (Computer-Aided Design) để thiết kế sơ đồ mạch. Sau đó, file thiết kế được chuyển qua phần mềm CAM (Computer-Aided Manufacturing) để tạo ra đường chạy dao và xuất thành file G-code. Cuối cùng, phần mềm điều khiển CNC sẽ nạp file G-code này và ra lệnh cho máy thực hiện.

Nguyên lý vận hành của máy phay mạch in PCB

Nguyên lý hoạt động của máy CNC phay mạch in tuân theo một quy trình tự động hóa dựa trên công nghệ điều khiển số. Quá trình này bắt đầu từ việc người dùng chuẩn bị một file thiết kế mạch in, thường được tạo ra bằng các phần mềm CAD điện tử chuyên dụng như Altium Designer, Eagle, KiCad. File thiết kế này chứa toàn bộ thông tin về vị trí các đường mạch, lỗ khoan, và hình dạng của bảng mạch.

Tiếp theo, file thiết kế này được nhập vào một phần mềm CAM (Computer-Aided Manufacturing). Tại đây, phần mềm CAM sẽ phân tích bản vẽ và chuyển đổi nó thành một tập hợp các lệnh điều khiển cụ thể, được gọi là mã G-code. G-code là một ngôn ngữ lập trình tiêu chuẩn cho các máy CNC, bao gồm các chỉ dẫn chi tiết về tọa độ di chuyển của đầu dao (theo các trục X, Y, Z), tốc độ cắt, tốc độ quay của trục chính, và các lệnh phụ trợ khác. Cuối cùng, chương trình G-code này được nạp vào bộ điều khiển của máy phay mạch in PCB. Bộ điều khiển sẽ đọc và thực thi từng dòng lệnh trong G-code, điều khiển chính xác các động cơ để di chuyển mũi phay trên bề mặt tấm đồng, loại bỏ vật liệu không cần thiết và tạo ra các đường mạch theo đúng thiết kế ban đầu.

Những ưu điểm vượt trội của máy CNC phay mạch in

So với các phương pháp sản xuất mạch in truyền thống như làm mạch thủ công bằng tay hay phương pháp ăn mòn hóa học, việc sử dụng máy CNC phay mạch in mang lại nhiều ưu điểm nổi bật, đóng góp vào việc nâng cao chất lượng và hiệu quả sản xuất.

Đầu tiên, độ chính xác là một trong những lợi thế lớn nhất. Máy CNC có khả năng gia công các đường mạch với độ chi tiết cực cao, đạt đến vài phần nghìn milimet, đảm bảo các đường mạch luôn sắc nét, đồng đều, không bị đứt quãng hay chạm chập, và hạn chế tối đa hiện tượng ba via (bavia). Điều này đặc biệt quan trọng đối với các mạch điện tử phức tạp, sử dụng linh kiện dán bề mặt (SMD) kích thước nhỏ.

Thứ hai, hiệu quả sản xuất được cải thiện đáng kể. Máy gia công mạch in CNC có khả năng hoạt động liên tục và tự động theo chương trình đã được lập trình sẵn, giúp tăng năng suất rõ rệt so với việc làm thủ công. Việc này không chỉ tiết kiệm thời gian mà còn giảm thiểu chi phí nhân công, đặc biệt khi sản xuất hàng loạt hoặc các mẫu thử nghiệm (prototype) nhanh chóng.

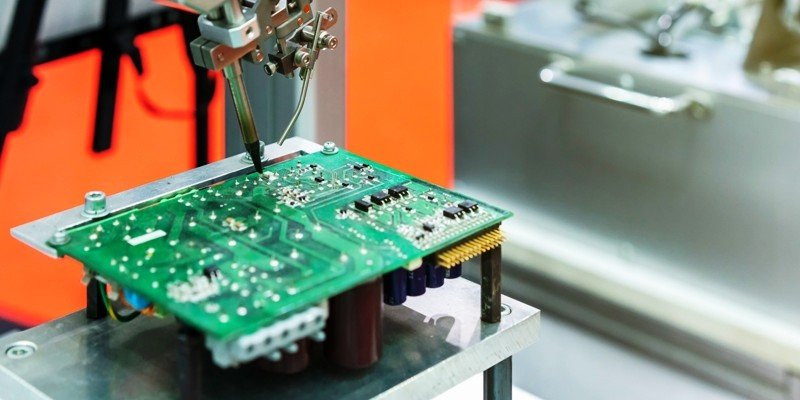

Bảng mạch điện tử được phay bằng máy CNC với đường mạch sắc nét, thể hiện ưu điểm về độ chính xác

Thứ ba, tính linh hoạt cao là một điểm cộng không thể bỏ qua. Thiết bị phay mạch in tự động này có thể làm việc trên nhiều loại vật liệu nền PCB khác nhau, từ FR1, FR4 phổ thông đến các vật liệu đặc biệt như CEM3 hay thậm chí là các tấm nhôm (Aluminum PCB) dùng cho các ứng dụng cần tản nhiệt tốt. Máy cũng có thể dễ dàng thay đổi thiết kế mạch chỉ bằng việc nạp một file G-code mới, rất phù hợp cho nghiên cứu, phát triển và sản xuất các lô nhỏ.

Cuối cùng, mặc dù là một thiết bị công nghệ cao, nhiều máy CNC phay mạch in hiện đại được trang bị giao diện điều khiển thân thiện và phần mềm hỗ trợ trực quan, giúp người vận hành, ngay cả khi không có quá nhiều kinh nghiệm chuyên sâu về CNC, cũng có thể dễ dàng thao tác, cài đặt và kiểm soát toàn bộ quá trình gia công một cách hiệu quả.

Ứng dụng đa dạng của thiết bị phay mạch in tự động trong các ngành

Nhờ vào khả năng tạo ra các bảng mạch PCB chất lượng cao một cách nhanh chóng và linh hoạt, máy CNC phay mạch in đã trở thành một công cụ không thể thiếu và được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp và nghiên cứu.

Sản xuất thiết bị điện tử tiêu dùng và công nghiệp

Đây là lĩnh vực ứng dụng phổ biến nhất, nơi máy CNC phay mạch in được sử dụng để chế tạo bo mạch chủ cho vô số thiết bị như vi điều khiển, bộ cảm biến, các thiết bị gia dụng thông minh (smart home), mạch điều khiển đèn LED, hệ thống âm thanh, và nhiều sản phẩm điện tử khác phục vụ đời sống hàng ngày cũng như trong các dây chuyền sản xuất công nghiệp.

Ngành công nghiệp ô tô hiện đại

Trong ngành công nghiệp ô tô, các bảng mạch điện tử đóng vai trò ngày càng quan trọng. Máy phay PCB CNC được dùng để sản xuất các bo mạch điều khiển động cơ (ECU), hệ thống quản lý năng lượng, các cụm cảm biến an toàn, hệ thống thông tin giải trí, mạch điều khiển đèn, điều hòa không khí và nhiều linh kiện điện tử phức tạp khác tích hợp trên xe hơi.

Lĩnh vực hàng không và vũ trụ

Với yêu cầu cực kỳ khắt khe về độ tin cậy và độ chính xác, ngành hàng không và vũ trụ cũng ứng dụng máy CNC phay mạch in để tạo ra các bo mạch chuyên dụng cho hệ thống điều khiển bay, thiết bị định vị vệ tinh, các module thu phát sóng và các thiết bị đo lường, giám sát trong môi trường khắc nghiệt.

Ngành y tế và thiết bị chăm sóc sức khỏe

Máy CNC phay mạch in góp phần sản xuất bo mạch cho các thiết bị y tế quan trọng như máy đo huyết áp điện tử, máy theo dõi nhịp tim, các loại cảm biến y sinh, máy trợ thính, thiết bị chẩn đoán hình ảnh, và các dụng cụ phẫu thuật công nghệ cao, nơi độ chính xác và an toàn là ưu tiên hàng đầu.

Robot và tự động hóa công nghiệp

Trong lĩnh vực robot và tự động hóa, máy phay mạch in được sử dụng để tạo ra các mạch điều khiển cho robot công nghiệp, cánh tay robot, hệ thống điều khiển logic khả trình (PLC), và các hệ thống tự động hóa trong nhà máy, xí nghiệp, giúp nâng cao hiệu suất và độ tin cậy của các hệ thống này.

Viễn thông và công nghệ thông tin

Ngành viễn thông và công nghệ thông tin cũng dựa vào máy CNC phay mạch in để sản xuất các bo mạch cho thiết bị mạng như bộ phát sóng (transceiver), ăng-ten, router, switch, thiết bị truyền dẫn tín hiệu và các thành phần trong máy chủ, trung tâm dữ liệu, đảm bảo hiệu suất truyền tải dữ liệu cao và ổn định.

Kinh nghiệm chọn mua máy CNC phay mạch in chất lượng

Việc lựa chọn một chiếc máy CNC phay mạch in phù hợp có ảnh hưởng trực tiếp đến chất lượng sản phẩm mạch in, độ chính xác của các đường mạch và hiệu suất làm việc chung. Do đó, cần cân nhắc kỹ lưỡng các yếu tố sau đây trước khi đưa ra quyết định đầu tư.

Yếu tố đầu tiên và quan trọng nhất là độ chính xác của máy. Hãy tìm hiểu kỹ về dung sai gia công, khả năng lặp lại vị trí của máy. Một chiếc máy phay mạch in PCB có độ chính xác cao sẽ đảm bảo các đường mạch được tạo ra rõ nét, không bị lệch lạc, giúp bo mạch hoạt động ổn định và đáng tin cậy, đặc biệt với các thiết kế có mật độ linh kiện cao.

Kích thước bàn làm việc cũng là một tiêu chí cần xem xét. Tùy thuộc vào nhu cầu sản xuất các bảng mạch có kích thước lớn hay nhỏ mà bạn có thể chọn máy có vùng làm việc tương ứng. Việc này đảm bảo máy có thể gia công được toàn bộ khổ mạch mà bạn thường xuyên sử dụng, tránh lãng phí hoặc không đáp ứng được công việc.

Tốc độ và chất lượng của trục chính là yếu tố then chốt. Một trục chính có tốc độ quay cao và ổn định, kết hợp với hệ thống kẹp dao chắc chắn sẽ giúp quá trình phay mạch diễn ra mượt mà, tạo ra đường cắt sạch, không gây ba via hay làm hỏng bề mặt PCB. Tốc độ trục chính thường được tính bằng RPM (vòng/phút).

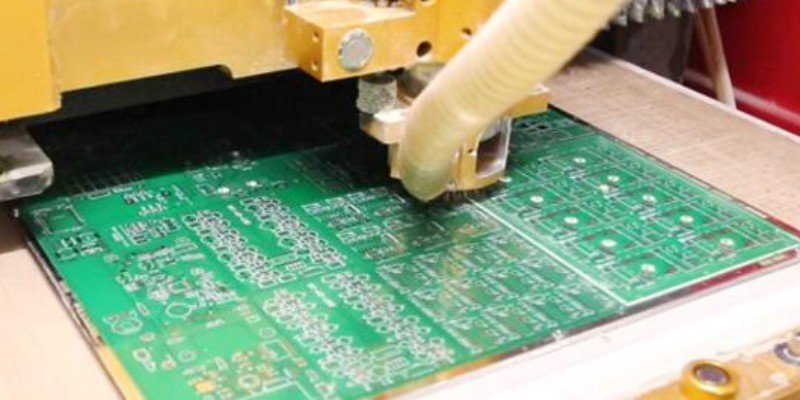

Chuyên gia tư vấn lựa chọn máy CNC phay mạch in phù hợp nhu cầu sản xuất

Nếu công việc của bạn đòi hỏi phải khoan nhiều lỗ để cắm linh kiện (through-hole components), hãy ưu tiên chọn những máy gia công mạch in CNC có khả năng khoan lỗ chính xác và hỗ trợ đa dạng các loại mũi khoan với đường kính khác nhau. Một số máy còn có tính năng thay dao tự động, giúp tăng hiệu quả khi cần phay và khoan trên cùng một bo mạch.

Khả năng tương thích với các loại vật liệu PCB cũng rất quan trọng. Một số máy cơ bản chỉ hỗ trợ phay mạch in một lớp trên các vật liệu phổ thông. Trong khi đó, các dòng máy CNC cao cấp hơn có thể gia công mạch in đa lớp, làm việc trên các vật liệu đặc thù như FR4, CEM3, Teflon, hoặc thậm chí là các tấm PCB có lõi nhôm.

Cuối cùng, phần mềm điều khiển đi kèm hoặc tương thích với máy cần được xem xét. Máy nên hỗ trợ các phần mềm thiết kế mạch in phổ biến (như Eagle, Altium, KiCad) để quá trình xuất file thiết kế sang G-code và tiến hành gia công diễn ra thuận lợi, chính xác và ít gặp lỗi.

Hướng dẫn sử dụng máy CNC phay mạch in hiệu quả

Để vận hành một máy CNC phay mạch in một cách an toàn và đạt được hiệu quả tối ưu, doanh nghiệp hoặc người sử dụng cần tuân theo một quy trình chuẩn bị và thực hiện cẩn thận.

Giai đoạn chuẩn bị trước khi gia công

Bước đầu tiên là hoàn thiện thiết kế mạch in trên các phần mềm chuyên dụng như Altium Designer, Eagle, hoặc KiCad. Thiết kế này cần được kiểm tra kỹ lưỡng về các quy tắc thiết kế (DRC – Design Rule Check) để đảm bảo không có lỗi. Sau đó, sử dụng phần mềm CAM (ví dụ: FlatCAM, CopperCAM) để chuyển đổi file thiết kế (thường là Gerber files) sang G-code, đây là ngôn ngữ lập trình mà máy CNC có thể hiểu và thực thi.

Trước khi bắt đầu, cần kiểm tra tổng thể máy phay mạch in PCB, đảm bảo máy đã được kết nối nguồn điện ổn định, các cáp tín hiệu được cắm chắc chắn và máy đang ở trạng thái hoạt động bình thường. Lựa chọn dao phay phù hợp với loại vật liệu PCB (ví dụ: FR4, đồng) và độ chi tiết của đường mạch cần gia công. Lắp dao phay cẩn thận vào trục chính và siết chặt. Cuối cùng, cố định chắc chắn tấm phôi PCB lên bàn làm việc của máy, đảm bảo phôi không bị xê dịch trong quá trình phay.

Quy trình tiến hành gia công mạch in

Sau khi phôi đã được gá đặt, cần xác định điểm gốc tọa độ (điểm Zero) trên bề mặt phôi và thiết lập thông số này trên phần mềm điều khiển của máy CNC. Nạp chương trình G-code đã được tạo từ phần mềm CAM vào bộ nhớ của phần mềm điều khiển máy.

Trước khi chạy gia công thực tế, nên thực hiện một bước kiểm tra bằng cách cho máy chạy thử chương trình ở tốc độ chậm (dry run) hoặc chạy trên một vật liệu thử. Điều này giúp đảm bảo dao không va chạm vào các chướng ngại vật (như kẹp phôi) và đường chạy dao là chính xác theo thiết kế. Sau khi quá trình kiểm tra hoàn tất và mọi thứ đều ổn định, có thể tăng tốc độ gia công lên mức phù hợp và bắt đầu quá trình phay mạch in tự động. Trong suốt quá trình máy hoạt động, cần theo dõi liên tục để đảm bảo dao cắt chính xác, không có dấu hiệu bị gãy, mòn quá mức hoặc lệch khỏi đường chạy dao dự kiến.

Kiểm tra và hoàn thiện sản phẩm mạch in

Khi máy CNC phay mạch in đã hoàn thành công việc, cần kiểm tra lại chất lượng của các đường dẫn mạch. Sử dụng kính lúp hoặc kính hiển vi để soi kỹ, đảm bảo không có đường mạch nào bị đứt, chạm chập hoặc quá mảnh. Nếu thiết kế yêu cầu khoan lỗ cho linh kiện cắm, tiếp tục chạy chương trình khoan với mũi khoan có đường kính phù hợp đã được chuẩn bị sẵn.

Sau khi phay và khoan xong, tháo bo mạch ra khỏi máy. Rửa sạch bo mạch bằng dung dịch phù hợp hoặc khí nén để loại bỏ hoàn toàn bụi đồng và các mảnh vụn vật liệu còn sót lại. Bo mạch sạch sẽ sau đó đã sẵn sàng cho công đoạn tiếp theo là hàn linh kiện điện tử lên để hoàn thiện sản phẩm mạch in.

Một số lưu ý quan trọng khi vận hành

Để đảm bảo an toàn và chất lượng sản phẩm, luôn phải chắc chắn rằng bo mạch PCB được kẹp giữ thật vững chắc trên bàn máy trước khi khởi động máy. Việc lựa chọn tốc độ cắt và tốc độ tiến dao phù hợp với loại vật liệu và loại dao phay là rất quan trọng để tránh làm cháy mạch, gãy dao hoặc làm hỏng bề mặt PCB.

Cần kiểm tra độ sắc bén của mũi dao phay thường xuyên. Nếu phát hiện dao bị mòn hoặc sứt mẻ, cần phải thay thế ngay lập tức để đảm bảo các đường mạch được cắt ra luôn sắc nét và chính xác. Tuân thủ các quy định an toàn lao động khi vận hành máy CNC, như đeo kính bảo hộ và không để tay gần khu vực làm việc của dao cắt khi máy đang chạy.
