Trong thế giới công nghệ hiện đại, các thiết bị điện tử ngày càng nhỏ gọn và phức tạp, mà “xương sống” tạo nên sự kỳ diệu đó chính là bảng mạch in hay còn gọi là PCB (Printed Circuit Board). Để hiện thực hóa những thiết kế mạch phức tạp này, máy in mạch điện tử đóng vai trò cực kỳ quan trọng. Nó là thiết bị then chốt trong quy trình sản xuất, giúp chuyển đổi bản thiết kế kỹ thuật số thành các đường dẫn điện và kết nối vật lý trên một tấm nền.

Table of Contents

Khái niệm Máy in mạch điện tử và Bảng mạch in (PCB)

Bảng mạch in (PCB) là một nền tảng vật lý không thể thiếu trong hầu hết các thiết bị điện tử ngày nay, từ những chiếc điện thoại thông minh nhỏ gọn cho đến các hệ thống máy tính phức tạp hay thiết bị công nghiệp chuyên dụng. Về cơ bản, PCB là một tấm vật liệu cách điện được tạo hình với các đường dẫn bằng kim loại, thường là đồng, dùng để kết nối các linh kiện điện tử khác nhau như vi mạch (IC), điện trở, tụ điện, v.v. theo một sơ đồ mạch định sẵn. Các đường dẫn này thay thế cho hệ thống dây điện phức tạp và lộn xộn của các mạch điện tử thế hệ trước, mang lại sự gọn gàng, tin cậy và hiệu quả cao hơn. PCB không chỉ cung cấp các kết nối điện mà còn đóng vai trò như một bộ khung cơ học vững chắc để gắn kết các linh kiện.

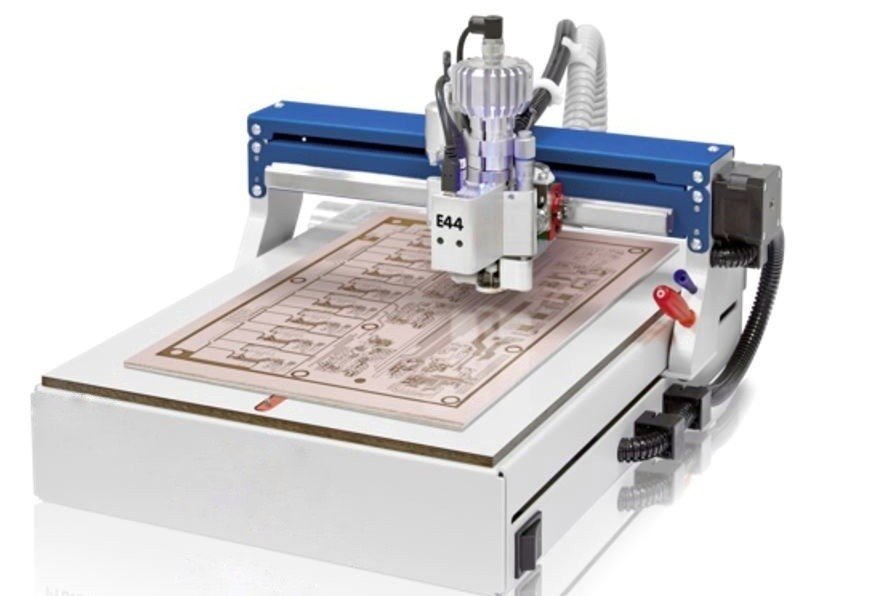

Máy in mạch điện tử hoạt động trong sản xuất bảng mạch PCB

Để tạo ra các đường dẫn và lớp cách điện trên PCB, người ta sử dụng một thiết bị chuyên dụng gọi là máy in mạch điện tử (hay còn gọi là máy in stencil hoặc máy in kem hàn trong quy trình SMT). Thiết bị này hoạt động bằng cách sử dụng các loại vật liệu in đặc biệt như mực dẫn điện (chứa hạt kim loại như bạc hoặc đồng), mực điện môi (lớp cách điện bảo vệ) và đôi khi là keo hàn (solder paste). Máy in mạch điện tử sẽ áp dụng các vật liệu này thông qua một khuôn (stencil hoặc màn lưới) với độ chính xác rất cao lên bề mặt tấm nền PCB. Công nghệ in mạch, mặc dù có lịch sử phát triển không quá dài so với toàn bộ ngành điện tử, nhưng đã có những bước tiến vượt bậc, cho phép sản xuất hàng loạt các bảng mạch với độ phức tạp và mật độ linh kiện ngày càng cao, đáp ứng yêu cầu của sự phát triển công nghệ.

Các Loại Bảng Mạch Điện Tử (PCBs) Phổ Biến

Thế giới bảng mạch in rất đa dạng, được phân loại dựa trên cấu trúc lớp, độ cứng hay loại vật liệu sử dụng. Mỗi loại PCB có những đặc điểm riêng, phù hợp với các ứng dụng khác nhau, từ đơn giản đến phức tạp, từ môi trường thông thường đến khắc nghiệt. Máy in mạch điện tử và các quy trình sản xuất đi kèm cần được điều chỉnh để phù hợp với từng loại PCB cụ thể.

Mạch Một Mặt (Single-Sided PCB)

Đây là loại bảng mạch in cơ bản và phổ biến nhất. Đặc điểm chính của nó là chỉ có duy nhất một lớp vật liệu dẫn điện (thường là đồng) trên một mặt của tấm nền cách điện. Các linh kiện điện tử thường được hàn hoặc gắn ở một mặt, trong khi các đường dẫn mạch (traces) được khắc và nằm ở mặt còn lại. Do chỉ có một lớp dẫn điện, các đường mạch không thể cắt ngang hoặc chồng chéo lên nhau, điều này giới hạn mật độ linh kiện và kích thước tổng thể của mạch.

Xem Thêm Bài Viết:

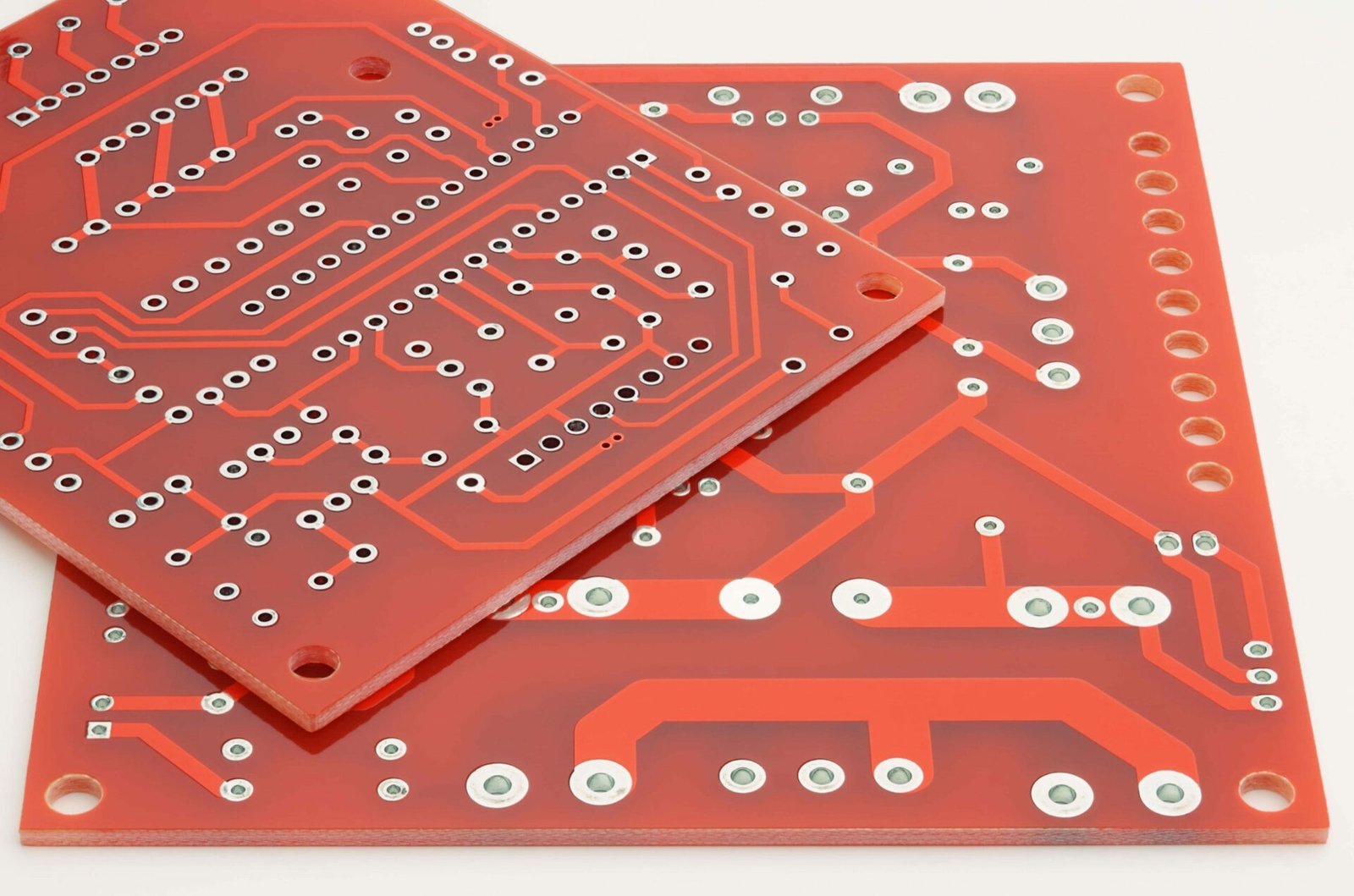

Ví dụ về bảng mạch điện tử PCB một mặt đơn giản

Ưu điểm lớn nhất của PCB một mặt là chi phí sản xuất rất thấp và quy trình chế tạo đơn giản, dễ thiết kế. Điều này làm cho chúng trở thành lựa chọn lý tưởng cho các ứng dụng có mật độ mạch thấp và không đòi hỏi hiệu suất cao. Việc sửa chữa và khắc phục sự cố trên loại mạch này cũng tương đối dễ dàng do cấu trúc đơn giản, dễ dàng truy vết các đường dẫn. Các ứng dụng phổ biến bao gồm các thiết bị điện tử tiêu dùng cơ bản, nguồn điện đơn giản, bảng đèn LED, mạch điều khiển nhỏ, đài FM, và các mạch hẹn giờ.

Mạch Hai Mặt (Double-Sided PCB)

Nâng cấp từ PCB một mặt, mạch hai mặt có lớp vật liệu dẫn điện (đồng) ở cả mặt trên và mặt dưới của tấm nền. Để tạo kết nối điện giữa các đường mạch ở hai mặt, các lỗ xuyên (vias) được mạ kim loại được sử dụng. Các linh kiện có thể được lắp đặt bằng công nghệ xuyên lỗ (through-hole technology – THT), nơi chân linh kiện đi qua các lỗ và được hàn ở mặt đối diện, hoặc công nghệ gắn bề mặt (surface mount technology – SMT), nơi linh kiện được đặt trực tiếp lên các miếng đệm (pads) và hàn. Máy in mạch điện tử được sử dụng để in các mẫu keo hàn hoặc mực dẫn điện lên cả hai mặt của bo mạch cho quy trình lắp ráp SMT.

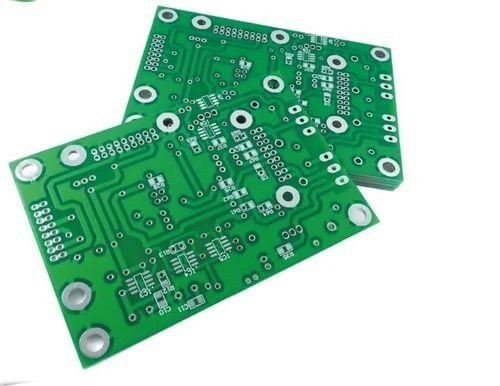

Mẫu bảng mạch điện tử PCB hai mặt với linh kiện

PCB hai mặt cho phép tăng đáng kể mật độ linh kiện so với mạch một mặt vì các đường dẫn có thể được định tuyến trên cả hai phía. Điều này giúp giảm kích thước tổng thể của bo mạch, làm cho thiết bị trở nên nhỏ gọn hơn. Chi phí sản xuất mạch hai mặt cao hơn mạch một mặt nhưng vẫn tương đối thấp so với các loại phức tạp hơn. Tính linh hoạt trong thiết kế được nâng cao, cho phép tạo ra các mạch phức tạp hơn và phù hợp với nhiều ứng dụng tiên tiến. Các ứng dụng điển hình bao gồm hệ thống điện thoại (các mẫu cũ hơn), thiết bị giám sát nguồn điện, các loại thiết bị kiểm tra, bộ khuếch đại, hệ thống HVAC, và bộ lưu điện (UPS).

Mạch Đa Lớp (Multi-Layer PCBs)

Khi các mạch điện tử trở nên phức tạp hơn với mật độ kết nối cực cao, mạch đa lớp là giải pháp tối ưu. Loại PCB này có nhiều hơn hai lớp đồng dẫn điện, được xếp chồng lên nhau và cách nhau bởi các lớp vật liệu cách điện (gọi là prepreg và core). Các lớp này được liên kết chặt chẽ với nhau dưới áp suất và nhiệt độ cao trong một quy trình gọi là cán màng (lamination), đảm bảo không có khe hở không khí và cấu trúc tổng thể rất ổn định. Các kết nối giữa các lớp khác nhau được thực hiện thông qua các loại lỗ xuyên phức tạp hơn như vias mù (blind vias) hoặc vias chôn (buried vias) ngoài các vias xuyên suốt (through-hole vias). Máy in mạch điện tử đóng vai trò quan trọng trong việc in các mẫu chính xác lên từng lớp riêng lẻ trước khi chúng được cán lại với nhau.

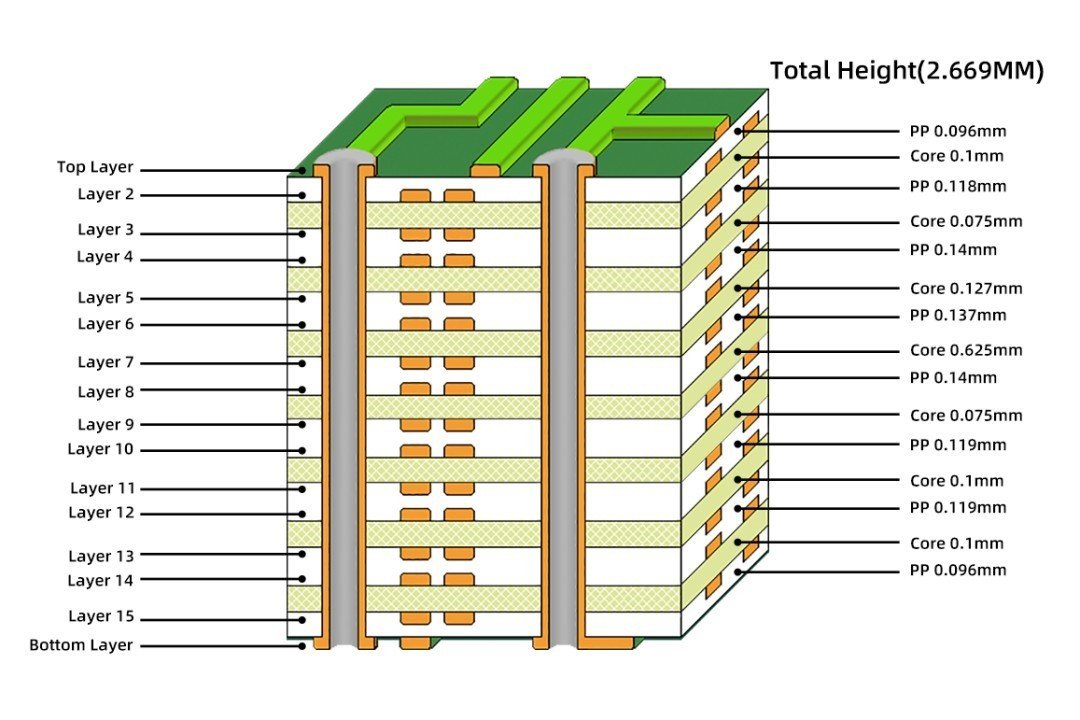

Mặt cắt minh họa cấu trúc bảng mạch điện tử PCB nhiều lớp

Ưu điểm nổi bật nhất của PCB đa lớp là khả năng đạt được mật độ mạch cực cao trong một kích thước nhỏ gọn nhờ việc sử dụng không gian theo chiều dọc. Cấu trúc nhiều lớp cũng mang lại độ bền cơ học vượt trội. Thiết kế mạch đa lớp mang lại mức độ linh hoạt rất cao, cho phép định tuyến các đường tín hiệu phức tạp, tạo các mặt phẳng nguồn (power planes) và mặt phẳng nối đất (ground planes) để cải thiện hiệu suất điện tử, đặc biệt là đối với các mạch tốc độ cao đòi hỏi kiểm soát trở kháng nghiêm ngặt. Các ứng dụng phổ biến bao gồm máy tính cá nhân, máy tính xách tay, điện thoại thông minh, máy tính bảng, thiết bị y tế chuyên sâu, hệ thống theo dõi GPS và nhiều thiết bị điện tử phức tạp khác.

Mạch Cứng (Rigid PCBs)

Đúng như tên gọi, mạch cứng là loại PCB sử dụng vật liệu nền (substrate) cứng cáp, phổ biến nhất là sợi thủy tinh ngâm nhựa epoxy (FR-4). Loại vật liệu này tạo nên độ cứng và độ bền cần thiết cho bo mạch, ngăn không cho mạch bị uốn cong hay xoắn lại. Mạch cứng có thể là loại một mặt, hai mặt hoặc đa lớp, tùy thuộc vào yêu cầu của thiết kế. Cấu trúc của mạch cứng bao gồm lớp nền cứng, lớp đồng, lớp mặt nạ hàn (solder mask) để bảo vệ các đường mạch khỏi bị oxy hóa và cầu chì hàn ngoài ý muốn, và lớp màn hình lụa (silkscreen) để in ký hiệu linh kiện, đường viền và thông tin khác. Một khi đã được sản xuất, hình dạng và cấu trúc của mạch cứng là cố định và không thể thay đổi linh hoạt. Máy in mạch điện tử được dùng để in các lớp mực và keo cần thiết lên các tấm nền cứng này.

PCB cứng được ưa chuộng vì tính hiệu quả về chi phí cho nhiều ứng dụng phổ thông và sự ổn định cao. Cấu trúc cứng giúp giảm thiểu tiếng ồn điện tử do rung động hoặc uốn cong gây ra. Việc chẩn đoán và sửa chữa trên mạch cứng thường đơn giản hơn so với các loại mạch dẻo. Bo mạch cứng cũng có khả năng hấp thụ rung động tốt, bảo vệ các linh kiện khỏi hư hỏng cơ học. Chúng gọn nhẹ so với các phương pháp đi dây truyền thống và dễ tích hợp vào vỏ thiết bị. Các ứng dụng rộng rãi bao gồm thiết bị GPS, máy tính các loại, thiết bị y tế (máy X-quang, màn hình tim, máy quét CAT, hệ thống MRI), cảm biến nhiệt độ và các thiết bị điều khiển công nghiệp.

Mạch Cứng-Dẻo (Rigid-Flex PCBs)

Rigid-Flex PCB là một sự kết hợp sáng tạo giữa các phần mạch cứng và mạch dẻo trên cùng một bo mạch. Loại mạch lai này thường được thiết kế theo cấu trúc 3D, với các phần cứng chứa linh kiện chính được kết nối bởi các phần dẻo có thể uốn cong. Phần dẻo thường làm từ vật liệu polymide, cho phép bo mạch có thể được gấp, uốn hoặc xoắn để phù hợp với không gian hạn chế bên trong thiết bị. Phần dẻo này cũng thường thay thế các cáp và đầu nối truyền thống, giúp giảm trọng lượng và kích thước tổng thể của hệ thống. Máy in mạch điện tử có khả năng xử lý cả vật liệu cứng và dẻo cần thiết cho loại PCB này.

Ưu điểm chính của Rigid-Flex PCB là khả năng uốn cong và định hình 3D, cho phép tối ưu hóa không gian bên trong thiết bị một cách hiệu quả. Việc thay thế cáp và đầu nối bằng các phần dẻo tích hợp làm tăng độ tin cậy của kết nối (ít mối hàn, ít điểm tiếp xúc hỏng hóc) và giảm đáng kể trọng lượng. Mạch này có khả năng chống sốc và rung động tốt. Quy trình lắp ráp tổng thể cũng được đơn giản hóa. Rigid-Flex PCB là lựa chọn tuyệt vời cho các ứng ứng dụng đòi hỏi sự nhỏ gọn, trọng lượng nhẹ và độ bền cao trong môi trường khắc nghiệt, chẳng hạn như trong ngành hàng không vũ trụ, thiết bị y tế di động và một số sản phẩm điện tử tiêu dùng cao cấp.

Mạch Dẻo (Flex PCBs)

Flex PCB, còn được gọi là FPC (Flexible Printed Circuit), là loại bảng mạch in được xây dựng hoàn toàn trên một nền vật liệu linh hoạt, chẳng hạn như polyamit, PEEK, hoặc màng polyester dẫn điện. Không giống như mạch cứng, Flex PCB có thể được uốn cong, gấp lại hoặc cuộn lại liên tục mà không bị hỏng. Chúng có thể có cấu hình một mặt, hai mặt hoặc đa lớp dẻo. Máy in mạch điện tử chuyên dụng cho vật liệu dẻo được sử dụng để tạo ra các đường mạch trên nền linh hoạt này.

Lợi ích hàng đầu của Flex PCB là khả năng tiết kiệm không gian đáng kể bằng cách cho phép bo mạch uốn cong theo hình dạng bên trong thiết bị, loại bỏ nhu cầu về các đầu nối cồng kềnh và cáp dây truyền thống. Chúng cung cấp độ tin cậy và độ lặp lại cao hơn so với các kết nối dây dẫn đơn lẻ. Một số vật liệu dẻo còn có khả năng chống chịu tốt với nhiệt độ cao. Flex PCB cung cấp các đặc tính điện đồng nhất, rất quan trọng cho các mạch tốc độ cao, và phù hợp với các ứng dụng cần mật độ đường dẫn tín hiệu cao trong không gian hẹp. Các ứng dụng phổ biến bao gồm màn hình OLED và LCD, pin mặt trời uốn cong, hệ thống dây điện trong ô tô, điện thoại di động, máy ảnh và các thiết bị điện tử tiêu dùng yêu cầu tính linh hoạt trong thiết kế.

Mạch Lõi Kim Loại (Metal-Core PCBs)

Metal-Core PCB (MCPCB) là loại bảng mạch sử dụng vật liệu kim loại, thường là nhôm hoặc đồng, làm lớp nền hoặc lõi chính để hỗ trợ tản nhiệt. Trong các mạch điện tử có công suất cao hoặc chứa các linh kiện sinh nhiệt lớn (như đèn LED công suất cao), nhiệt lượng cần được giải phóng nhanh chóng để đảm bảo hiệu suất và tuổi thọ của linh kiện. Lõi kim loại giúp truyền nhiệt hiệu quả ra khỏi các “điểm nóng” và phân tán nó khắp bo mạch hoặc đến bộ phận tản nhiệt chuyên dụng. Máy in mạch điện tử được sử dụng để in các lớp mạch lên trên lớp cách điện phủ trên lõi kim loại.

Ưu điểm chính của MCPCB là khả năng tản nhiệt vượt trội so với các loại PCB truyền thống sử dụng nền FR-4. Độ dẫn nhiệt cao của kim loại giúp kiểm soát nhiệt độ hoạt động, tăng độ bền và độ tin cậy của mạch. Lớp nền kim loại cũng mang lại độ bền cơ học cao hơn và khả năng chống rung động tốt. Hơn nữa, vật liệu kim loại như nhôm thường không độc hại và có thể tái chế, phù hợp với xu hướng sản xuất bền vững. Đối với các mạch đa lớp lõi kim loại, lõi kim loại thường được đặt ở giữa các lớp để tản nhiệt đều. Các ứng dụng tiêu biểu bao gồm chiếu sáng LED công suất cao, bộ nguồn, bộ điều chỉnh điện áp và các ứng dụng trong công nghiệp ô tô nơi nhiệt độ là yếu tố quan trọng.

Mạch Gốm (Ceramic PCBs)

Ceramic PCB sử dụng vật liệu gốm (ceramics) làm chất nền, thay vì các vật liệu hữu cơ như FR-4. Các vật liệu gốm như alumina (Al₂O₃) hoặc nhôm nitride (AlN) có độ dẫn nhiệt rất cao, vượt trội so với nhiều vật liệu nền PCB truyền thống. Điều này làm cho PCB gốm trở thành một lựa chọn xuất sắc cho các ứng dụng cần tản nhiệt hiệu quả trong một kích thước nhỏ gọn, đặc biệt là trong môi trường nhiệt độ cao hoặc tần số rất cao. Quá trình tạo mạch trên nền gốm thường sử dụng các công nghệ kim loại hóa đặc biệt như LAM (Laser-Activated Metallization). Máy in mạch điện tử chuyên dụng có thể được điều chỉnh để làm việc với các vật liệu và quy trình này.

Ưu điểm nổi bật của Ceramic PCB là khả năng tản nhiệt xuất sắc và kiểm soát nhiệt độ hiệu quả. Chúng có độ bền cơ học cao, ổn định về kích thước và hóa học, chống xói mòn hóa học tốt. PCB gốm cũng có thể hoạt động ở tần số rất cao mà vẫn giữ được đặc tính điện ổn định. Quá trình chế tạo và sửa chữa có thể đơn giản hơn trong một số trường hợp so với các loại PCB phức tạp khác nhờ cấu trúc vật liệu. Ceramic PCB được ứng dụng trong các module công suất cao, thiết bị điện tử quân sự và hàng không vũ trụ, cảm biến, thiết bị y tế cấy ghép, và các ứng dụng viễn thông tần số cao.

Cấu Trúc và Vai Trò của Bảng Mạch In (PCB)

Cấu trúc xếp chồng lớp (layer stack-up) của một bảng mạch in đóng vai trò quyết định đối với nhiều đặc tính hiệu suất quan trọng của mạch, đặc biệt là với các thiết kế đa lớp. Cấu trúc này bao gồm sự sắp xếp xen kẽ các lớp vật liệu dẫn điện (đồng) và vật liệu cách điện (gọi là core và prepreg). Core là vật liệu cách điện đã được xử lý cứng, trong khi prepreg là vật liệu cách điện dạng tấm mỏng chưa được xử lý cứng, sẽ hóa rắn trong quá trình cán màng. Việc lựa chọn loại vật liệu cách điện (với các đặc tính điện môi và cơ học phù hợp) là cực kỳ quan trọng, đặc biệt cho các ứng dụng đòi hỏi độ tin cậy cao hoặc tốc độ tín hiệu lớn.

Ví dụ, một cấu trúc 4 lớp phổ biến có thể bao gồm hai lớp tín hiệu bên ngoài (trên cùng và dưới cùng) và hai lớp mặt phẳng bên trong, một cho nối đất (Ground – GND) và một cho nguồn (Power – PWR). Kiểu xếp chồng này, được tạo nên nhờ quy trình in chính xác của máy in mạch điện tử và các công đoạn khác, rất phù hợp cho các thiết bị IoT, hệ thống nhúng và các thiết kế sử dụng giao thức tốc độ trung bình đến cao. Sự hiện diện của các mặt phẳng nguồn và nối đất bên trong giúp cải thiện tính toàn vẹn của tín hiệu (signal integrity) và nguồn (power integrity) bằng cách cung cấp đường dẫn dòng điện ổn định và tham chiếu trở kháng nhất quán cho các đường tín hiệu được kiểm soát. Các mặt phẳng này cũng đóng vai trò như một lớp chắn chống nhiễu điện từ (EMI). Cấu trúc 4 lớp này thường là điểm khởi đầu cho nhiều thiết kế PCB hiện đại, cân bằng giữa hiệu suất và chi phí sản xuất, là minh chứng cho tầm quan trọng của việc thiết kế cấu trúc lớp phù hợp với ứng dụng cuối cùng. Bạn có thể tìm hiểu thêm về các giải pháp công nghệ tại maytinhgiaphat.vn.

Ưu Điểm Vượt Trội của PCB So Với Phương Pháp Dây Dẫn Truyền Thống

Trước khi PCB trở nên phổ biến, các mạch điện tử thường được kết nối bằng cách đi dây thủ công giữa các linh kiện. Phương pháp này có nhiều hạn chế lớn mà PCB đã khắc phục một cách hiệu quả, đặc biệt là với sự hỗ trợ của thiết bị sản xuất hiện đại như máy in mạch điện tử.

Một trong những ưu điểm rõ ràng nhất là kích thước và trọng lượng. PCB tập trung các kết nối và linh kiện lên một mặt phẳng hoặc cấu trúc 3D nhỏ gọn, giảm đáng kể không gian chiếm chỗ và trọng lượng so với bó dây lộn xộn. Độ tin cậy của kết nối cũng được nâng cao vượt trội. Trên PCB, các linh kiện được hàn cố định vào các miếng đệm, tạo ra kết nối chắc chắn, ít bị ảnh hưởng bởi rung động hoặc tác động vật lý so với các điểm nối dây hoặc terminal. Quy trình thiết kế và chế tạo PCB, mặc dù ban đầu phức tạp, nhưng khi đã hoàn thiện và đưa vào sản xuất hàng loạt (có sử dụng các thiết bị tự động hóa và máy in mạch điện tử chính xác), lại nhanh hơn và nhất quán hơn rất nhiều so với việc đi dây thủ công từng mạch một.

Việc lắp ráp linh kiện trên PCB được tiêu chuẩn hóa (qua công nghệ xuyên lỗ hoặc gắn bề mặt) và có thể tự động hóa cao, đơn giản hóa quy trình sản xuất. PCB yêu cầu ít dây dẫn vật lý hơn nhiều, chỉ cần các đường dẫn bằng đồng được in hoặc khắc lên bề mặt. Điều này cũng mang lại sự linh hoạt cao hơn trong việc bố trí linh kiện để tối ưu hóa hiệu suất, giảm thiểu độ dài đường tín hiệu và nhiễu. Về mặt kinh tế, sản xuất hàng loạt PCB hiệu quả hơn nhiều so với đi dây thủ công do giảm chi phí lao động và vật liệu. PCB cũng tạo ra ít tiếng ồn điện tử hơn do các đường dẫn được bố trí có kiểm soát, giảm thiểu hiện tượng giao thoa tín hiệu (crosstalk). Cuối cùng, việc khắc phục sự cố, kiểm tra và thay thế linh kiện trên PCB dễ dàng hơn nhiều nhờ có màn hình lụa chỉ dẫn, các điểm kiểm tra và sơ đồ mạch rõ ràng, có thể dễ dàng kiểm tra bằng đồng hồ vạn năng.

Trong bối cảnh công nghệ điện tử không ngừng phát triển, các loại bảng mạch in ngày càng đa dạng về cấu trúc và vật liệu để đáp ứng các yêu cầu kỹ thuật khắt khe. Từ những bảng mạch một mặt đơn giản đến các thiết kế đa lớp, cứng-dẻo phức tạp hay các loại chuyên dụng như lõi kim loại và gốm, PCB đã chứng minh vai trò không thể thay thế của mình. Để tạo ra những bảng mạch chất lượng cao và chính xác này, máy in mạch điện tử là một công cụ sản xuất cốt lõi, cho phép chuyển đổi các bản thiết kế kỹ thuật số thành hiện thực vật lý với độ tin cậy và hiệu quả cao, góp phần thúc đẩy sự ra đời của các thiết bị điện tử tiên tiến phục vụ đời sống và công nghiệp.
