Công nghệ in 3D, hay còn gọi là sản xuất bồi đắp, đang cách mạng hóa nhiều ngành công nghiệp bằng khả năng tạo ra vật thể ba chiều từ các tệp thiết kế kỹ thuật số. Để hiểu rõ hơn về công nghệ đột phá này, việc nắm bắt nguyên lý hoạt động của máy in 3D là vô cùng quan trọng. Về cơ bản, quy trình này bao gồm việc chia nhỏ một tệp thiết kế CAD thành nhiều lớp cắt ngang siêu mỏng, sau đó máy in sẽ tái tạo vật thể bằng cách đắp từng lớp vật liệu lên nhau cho đến khi hoàn thiện.

Table of Contents

Tìm hiểu về cấu tạo cơ bản của máy in 3D

Mặc dù các dòng máy in 3D, đặc biệt là máy sử dụng công nghệ Fused Deposition Modeling (FDM) hay Fused Filament Fabrication (FFF), có thể khác biệt về kích thước, chủng loại vật liệu hỗ trợ và các tính năng phụ trợ, hầu hết chúng đều chia sẻ ba cụm thành phần cốt lõi. Chất lượng và sự phối hợp nhịp nhàng của các thành phần này đóng vai trò quyết định đến độ chính xác và chất lượng tổng thể của sản phẩm in cuối cùng.

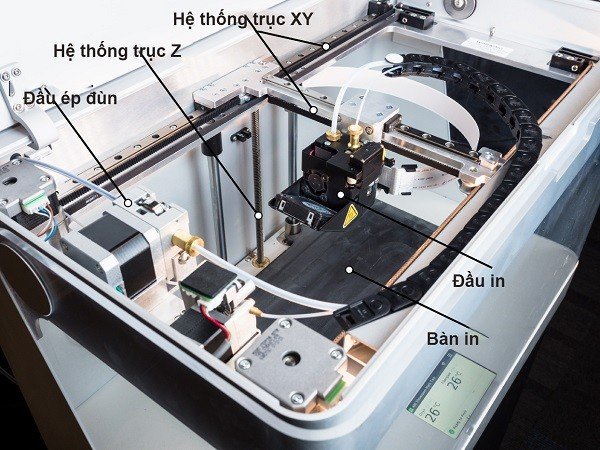

Cấu tạo chi tiết các thành phần chính của máy in 3D công nghệ FDM

Đầu in và hệ thống đùn vật liệu: Trái tim của máy

Bộ phận này được xem là trung tâm của cơ chế vận hành máy in 3D, chịu trách nhiệm chính trong việc làm nóng chảy và đùn vật liệu in, thường là các loại nhựa nhiệt dẻo, thông qua một vòi phun (nozzle) có kích thước nhỏ để tạo hình chi tiết. Các yếu tố kỹ thuật như đường kính của vòi phun, nhiệt độ gia nhiệt và tốc độ đùn vật liệu sẽ có ảnh hưởng trực tiếp đến độ mịn, độ chi tiết mà máy in có thể đạt được, cũng như thời gian hoàn thành một bản in. Một hệ thống đùn hiệu quả đảm bảo dòng chảy vật liệu ổn định và đồng đều.

Bàn in và cơ chế chuyển động trục Z: Nền tảng tạo lớp

Bàn in là bề mặt phẳng nơi sản phẩm in được hình thành và bám dính trong suốt quá trình in. Đầu in sẽ di chuyển và đắp lớp vật liệu đầu tiên lên bề mặt này. Song song đó, hệ thống chuyển động theo trục Z (phương thẳng đứng) sẽ từ từ di chuyển bàn in xuống dưới (hoặc đầu in lên trên, tùy thiết kế) sau mỗi lớp in hoàn thành. Độ chính xác của các động cơ bước điều khiển chuyển động trục Z, cùng với độ phẳng của bàn in, quyết định độ phân giải theo chiều cao và chất lượng liên kết giữa các lớp của chi tiết.

Hệ thống truyền động XY: Kiến tạo hình dạng 2D

Giàn cơ khí của máy in, thường bao gồm các thanh trượt, dây curoa và động cơ, trực tiếp điều khiển chuyển động của đầu in theo hai phương X và Y (phương ngang). Hệ thống này chịu trách nhiệm “vẽ” nên biên dạng 2D của từng lớp cắt theo đúng thông tin từ tệp thiết kế. Độ vững chắc của giàn cơ khí, kết hợp với chất lượng của động cơ và các cảm biến định vị, sẽ quyết định độ chính xác về kích thước và hình học của chi tiết in trong mặt phẳng XY. Sự đồng bộ giữa chuyển động XY và Z là cực kỳ quan trọng.

Xem Thêm Bài Viết:

Chi tiết về nguyên lý hoạt động của máy in 3D công nghệ FDM/FFF

Để một chiếc máy in 3D có thể vận hành một cách chính xác, không thể thiếu vai trò của hệ thống phần mềm điều khiển chuyên dụng. Phần mềm này sẽ tiếp nhận tệp thiết kế CAD, thường ở định dạng STL hoặc OBJ, sau đó thực hiện quá trình “cắt lớp” (slicing) để chia mô hình 3D thành hàng trăm hoặc hàng ngàn lớp 2D riêng biệt. Tiếp theo, phần mềm sẽ tính toán và tạo ra đường chạy dao (toolpath) tối ưu cho đầu in di chuyển trong mỗi lớp.

Máy in 3D sử dụng công nghệ FDM/FFF sẽ dựa vào các đường chạy đã được lập trình sẵn này để đùn vật liệu nhựa nóng chảy một cách chính xác. Tại điểm khởi đầu, bàn in được định vị ở độ cao thích hợp, gần với đầu phun. Hệ thống truyền động XY sẽ di chuyển đầu in theo đúng biên dạng của lớp cắt đầu tiên. Khi một lớp hoàn thành, hệ thống trục Z sẽ dịch chuyển bàn in xuống một khoảng cách cực nhỏ, tương ứng với độ dày lớp đã cài đặt, để máy tiếp tục tạo lớp tiếp theo, chồng khít lên lớp vừa hoàn thành. Quy trình này lặp đi lặp lại cho đến khi toàn bộ vật thể được hình thành. Tìm hiểu thêm về các dòng máy in 3D tiên tiến tại maytinhgiaphat.vn.

Mô phỏng nguyên lý hoạt động của máy in 3D tạo vật thể theo từng lớp

Vật liệu hỗ trợ (support) và tầm quan trọng

Ngoài vật liệu chính dùng để tạo nên sản phẩm, quá trình in 3D thường cần đến vật liệu hỗ trợ, hay còn gọi là support. Vật liệu này đóng vai trò như một giàn giáo tạm thời, giúp nâng đỡ các phần převislé (overhang), lỗ rỗng hoặc các chi tiết phức tạp mà không có gì bên dưới để bám vào trong quá trình in. Vật liệu support có thể được tạo ra từ cùng loại vật liệu với chi tiết chính, dễ dàng bóc tách sau khi in xong, hoặc là loại vật liệu đặc biệt có khả năng hòa tan trong nước hoặc dung môi chuyên dụng, giúp việc loại bỏ trở nên dễ dàng và không làm ảnh hưởng đến bề mặt chi tiết. Máy in có khả năng in vật liệu support thường sẽ sử dụng đầu phun kép hoặc đa đầu phun.

Đặc tính đẳng hướng ngang và ảnh hưởng đến sản phẩm

Bản chất tạo hình từng lớp của quy trình sản xuất bồi đắp khiến cho các chi tiết in 3D thường có xu hướng thể hiện tính chất đẳng hướng ngang (transversely isotropic). Điều này có nghĩa là, trong khi các vật liệu đẳng hướng hoàn toàn (isotropic) có cơ tính đồng đều theo mọi hướng, vật liệu đẳng hướng ngang lại có hai nhóm cơ tính khác nhau: một nhóm cơ tính theo các phương song song với mặt phẳng in (XY) và một nhóm cơ tính khác theo phương vuông góc với mặt phẳng in (Z). Kết quả là các chi tiết in 3D thường có độ bền và độ cứng theo các hướng X và Y tốt hơn đáng kể so với hướng Z (hướng xếp lớp). Đây là lý do tại sao việc xem xét và tối ưu hướng đặt mẫu in (print orientation) trong giai đoạn chuẩn bị file là vô cùng quan trọng để đảm bảo sản phẩm cuối cùng đạt được yêu cầu về cơ tính.

Cấu trúc lõi (infill) và gia cố: Tối ưu độ bền và khối lượng

Trong khi lớp vỏ bên ngoài của một chi tiết in 3D xác định hình dạng, độ chính xác kích thước và chất lượng bề mặt, thì cấu trúc lõi bên trong, hay còn gọi là infill, lại đóng vai trò cực kỳ quan trọng trong việc quyết định hiệu suất cơ học, độ bền và khối lượng của chi tiết đó. Việc lựa chọn kiểu và mật độ infill phù hợp là một bước không thể bỏ qua trong quy trình vận hành máy in 3D.

Tầm quan trọng của cấu trúc infill bên trong

Infill được thiết kế để tối ưu hóa sự cân bằng giữa độ bền, khối lượng vật liệu tiêu thụ và thời gian in. Thay vì in đặc hoàn toàn, việc tạo ra một cấu trúc rỗng bên trong với các kiểu lưới gia cường giúp tiết kiệm đáng kể vật liệu và thời gian, đồng thời vẫn đảm bảo được các yêu cầu về chịu lực cho nhiều ứng dụng. Người dùng cần cân nhắc kỹ lưỡng giữa yêu cầu về hiệu suất của chi tiết và các yếu tố chi phí, thời gian để chọn lựa thông số infill cho phù hợp trước khi bắt đầu quá trình in.

Các dạng infill phổ biến và ứng dụng

Các phần mềm cắt lớp (slicer) hiện nay cung cấp rất nhiều tùy chọn về kiểu mẫu infill. Một trong những dạng phổ biến nhất là lưới tổ ong (honeycomb) hoặc các lưới hình tam giác, tứ giác đan xen do khả năng phân bổ tải trọng tốt và độ cứng cao trên mỗi đơn vị khối lượng. Các kiểu khác như gyroid, cubic, hay lines cũng được sử dụng tùy thuộc vào yêu cầu cụ thể của ứng dụng, ví dụ như cần độ bền đa hướng, khả năng uốn dẻo nhất định, hoặc chỉ đơn giản là để lấp đầy khoảng trống. Mật độ infill, thường được tính bằng phần trăm (ví dụ 20%, 50%), sẽ ảnh hưởng trực tiếp đến khối lượng cuối cùng và độ cứng của chi tiết.

Gia cố bằng sợi liên tục: Đột phá về độ bền

Một bước tiến đáng kể trong công nghệ in 3D FDM/FFF là khả năng tích hợp vật liệu gia cố dạng sợi liên tục (continuous fiber reinforcement) vào bên trong chi tiết nhựa. Thay vì chỉ sử dụng nhựa nhiệt dẻo thông thường cho toàn bộ cấu trúc, tại một số lớp cắt chiến lược bên trong, máy in có thể chèn thêm các sợi vật liệu siêu bền như carbon, kevlar, hoặc sợi thủy tinh. Cơ chế in 3D này giúp cải thiện đáng kể các đặc tính cơ học của sản phẩm. Độ bền và độ cứng của các chi tiết được gia cố này phụ thuộc vào hướng đặt sợi, số lượng sợi, vị trí đặt sợi bên trong chi tiết và loại sợi được lựa chọn. Các máy in 3D chuyên dụng như của Markforged cho phép đan xen linh hoạt giữa việc in vật liệu nhựa nền và vật liệu sợi liên tục trong cùng một chi tiết, tạo ra những sản phẩm có độ bền, độ cứng vượt trội, tối ưu cho các ứng dụng chịu tải khắc nghiệt.

Sợi composite liên tục gia cường bên trong chi tiết in 3D tăng độ bền

Tóm lại, nguyên lý hoạt động của máy in 3D là một sự kết hợp tinh vi giữa phần mềm thông minh, cơ khí chính xác và khoa học vật liệu. Từ việc xử lý tệp thiết kế, cắt lớp, tạo đường chạy dao, cho đến việc đùn và xếp chồng từng lớp vật liệu, tất cả đều hướng đến mục tiêu tạo ra vật thể ba chiều với độ chính xác và tính năng mong muốn. Việc hiểu rõ cấu tạo, cơ chế vận hành, vai trò của vật liệu hỗ trợ và cấu trúc infill sẽ giúp người dùng khai thác tối đa tiềm năng của công nghệ sản xuất tiên tiến này, mở ra vô vàn ứng dụng trong đời sống và sản xuất.
