Bạn có niềm đam mê với công nghệ tạo hình và mong muốn tự tay tạo ra những sản phẩm độc đáo? Việc tìm hiểu cách chế tạo máy in 3D tại nhà không chỉ giúp bạn thỏa mãn sự sáng tạo mà còn là một giải pháp tiết kiệm chi phí đáng kể so với việc mua máy nguyên chiếc. Bài viết này sẽ cung cấp một lộ trình chi tiết, từ khâu chuẩn bị linh kiện, lắp ráp cơ khí, kết nối điện tử đến cài đặt phần mềm, giúp bạn tự tin bắt tay vào dự án đầy thú vị này.

Table of Contents

Tại sao nên thử sức với việc tự chế tạo máy in 3D?

Quyết định tự làm máy in 3D mang lại nhiều lợi ích hấp dẫn. Trước hết, đó là yếu tố chi phí. So với việc đầu tư một chiếc máy in 3D thương mại, việc tự lắp ráp giúp bạn tiết kiệm một khoản tiền không nhỏ, đặc biệt nếu bạn có khả năng tìm kiếm linh kiện với giá tốt. Quan trọng hơn, quá trình tự tay xây dựng một cỗ máy phức tạp như máy in 3D sẽ mang đến cho bạn sự hiểu biết sâu sắc về nguyên lý hoạt động, cấu tạo của từng bộ phận và cách chúng tương tác với nhau. Kiến thức này vô cùng quý giá, giúp bạn dễ dàng hơn trong việc sửa chữa, nâng cấp máy sau này.

Hơn nữa, việc tự chế tạo cho phép bạn tùy biến chiếc máy theo đúng nhu cầu và sở thích cá nhân. Bạn có thể lựa chọn kích thước vùng in, loại vật liệu khung, kiểu đầu đùn hay thậm chí là tích hợp thêm các tính năng đặc biệt mà những chiếc máy bán sẵn có thể không đáp ứng được. Đây là cơ hội để bạn tạo ra một công cụ độc nhất, phục vụ hoàn hảo cho các dự án sáng tạo của mình.

Chuẩn bị những gì trước khi bắt tay vào cách chế tạo máy in 3D?

Để quá trình chế tạo máy in 3D diễn ra suôn sẻ, khâu chuẩn bị đóng vai trò vô cùng quan trọng. Bạn cần nghiên cứu kỹ lưỡng và lên kế hoạch chi tiết trước khi đặt mua bất kỳ linh kiện nào.

Lựa chọn một thiết kế máy in 3D phù hợp

Hiện nay, cộng đồng mã nguồn mở chia sẻ rất nhiều thiết kế máy in 3D mà bạn có thể tham khảo, nổi bật là các dự án trong cộng đồng RepRap (Replicating Rapid Prototyper). Những thiết kế như Prusa i3, MendelMax hay CoreXY rất phổ biến và có tài liệu hướng dẫn chi tiết. Hãy cân nhắc về kích thước vùng in mong muốn, độ phức tạp của thiết kế và ngân sách của bạn để chọn ra một mẫu máy phù hợp nhất. Việc lựa chọn thiết kế sẽ quyết định danh sách các linh kiện bạn cần chuẩn bị.

Lập danh sách chi tiết các linh kiện cần thiết

Sau khi đã có thiết kế, bạn cần liệt kê toàn bộ các linh kiện máy in 3D cần thiết. Danh sách này thường bao gồm: hệ thống khung (nhôm định hình, mica, hoặc các chi tiết in 3D), các thanh trượt và vòng bi, trục vitme, dây đai và bánh răng, động cơ bước (thường là NEMA 17), bộ đùn nhựa (bao gồm đầu phun, tản nhiệt, ống dẫn nhựa), bàn in (có thể là bàn nhiệt), mạch điều khiển (ví dụ Arduino Mega kết hợp với RAMPS 1.4), các driver điều khiển động cơ bước (A4988 hoặc DRV8825), nguồn điện, dây dẫn, công tắc hành trình (endstop) và các loại ốc vít, đai ốc. Việc có một danh sách đầy đủ sẽ giúp bạn tránh thiếu sót trong quá trình mua sắm.

Xem Thêm Bài Viết:

Khám phá các thành phần cốt lõi để tự làm máy in 3D

Hiểu rõ chức năng của từng bộ phận sẽ giúp bạn dễ dàng hơn trong việc lắp ráp và khắc phục sự cố. Một chiếc máy in 3D tự chế thường bao gồm các thành phần chính sau:

Hệ thống khung đỡ vững chắc

Hệ khung đỡ được ví như bộ xương sống của máy in 3D, quyết định độ ổn định và chính xác trong quá trình in. Vật liệu làm khung rất đa dạng, từ gỗ ép, tấm mica cắt laser cho đến các thanh nhôm định hình. Nhôm định hình thường được ưa chuộng hơn cả nhờ độ cứng vững cao, dễ dàng lắp ráp và điều chỉnh. Các khớp nối giữa những bộ phận khung cơ khí thường được làm bằng kim loại như nhôm, thép hoặc nhựa ABS, PLA in 3D để tăng tính chịu lực và đảm bảo kết cấu tổng thể không bị rung lắc khi máy hoạt động.

Khung máy in 3D RepRap Prusa i3 đang trong quá trình lắp ráp

Hệ thống truyền động chính xác

Hệ thống truyền động chịu trách nhiệm di chuyển đầu in theo các trục X, Y và bàn in theo trục Z (hoặc ngược lại tùy thiết kế) một cách chính xác. Thành phần chính bao gồm các thanh dẫn hướng (thanh trượt tròn trơn, thanh ray trượt vuông), vòng bi trượt hoặc con trượt, trục vít me (thường cho trục Z) và dây đai răng (thường là GT2) kết hợp với pulley để truyền chuyển động từ động cơ bước. Động cơ bước, thường là loại NEMA 17, được sử dụng để tạo ra các chuyển động với độ chính xác cao, có thể kiểm soát từng bước nhỏ.

Chi tiết hệ thống truyền động trục XYZ của máy in 3D tự chế với động cơ bước và dây curoa

Bộ phận đùn nhựa (Extruder) – Trái tim của máy

Bộ đùn nhựa là nơi vật liệu in (thường là sợi nhựa PLA, ABS, PETG) được nung chảy và đẩy qua một đầu phun nhỏ để tạo hình đối tượng từng lớp một. Bộ phận này bao gồm một cơ cấu kẹp và kéo sợi nhựa (gồm động cơ bước và bánh răng), một khối gia nhiệt (heater block) chứa điện trở đốt nóng và cảm biến nhiệt, một ống dẫn nhiệt (heat break) và đầu phun (nozzle). Có hai loại cơ cấu đùn chính là đùn trực tiếp (Direct Drive) và đùn gián tiếp (Bowden). Đầu phun J-Head hoặc E3D V6 là những lựa chọn phổ biến, tuy nhiên J-Head thường có giá thành rẻ hơn nhưng độ bền và ổn định có thể không bằng các loại cao cấp hơn như E3D. Đường kính sợi nhựa phổ biến là 1.75mm hoặc 3mm, bạn cần chọn loại phù hợp với đầu phun của mình.

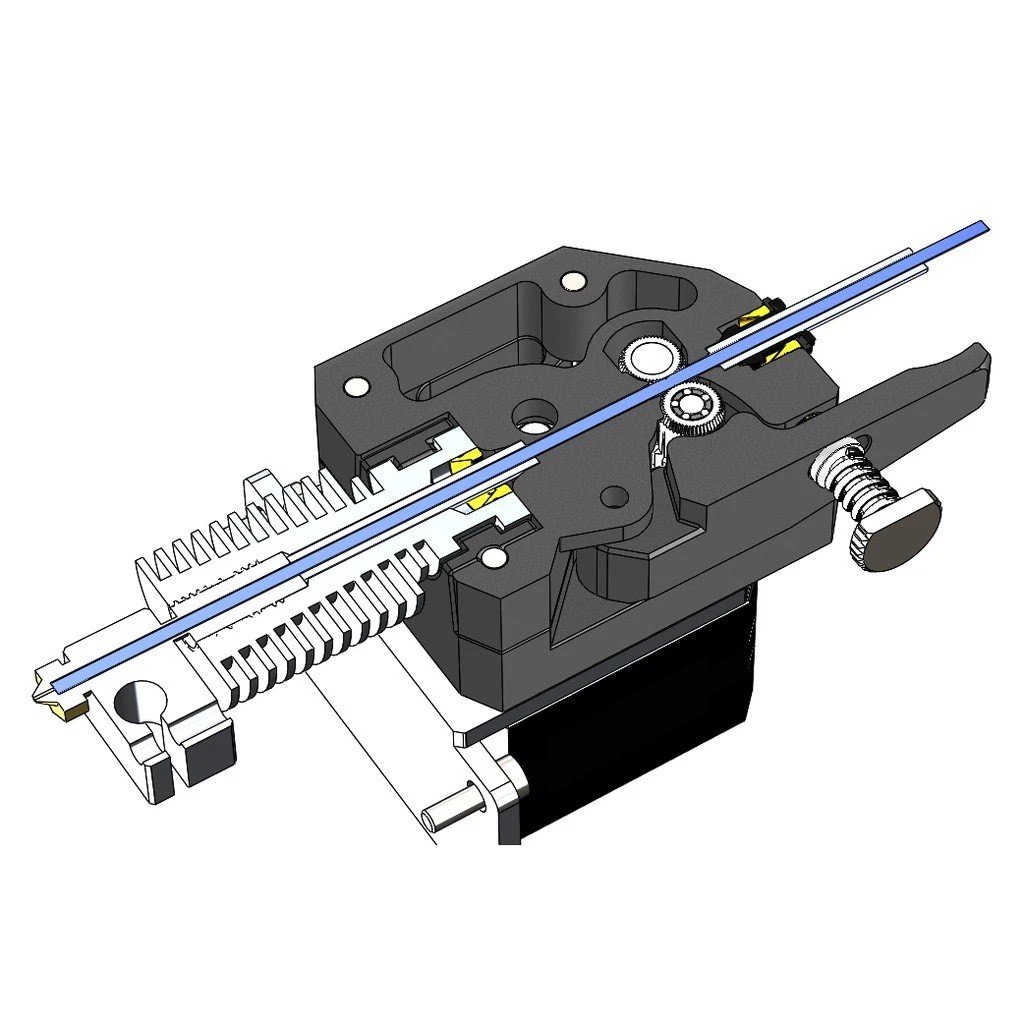

Cận cảnh bộ đùn nhựa trực tiếp và đầu phun J-Head cho máy in 3D DIY

Bàn in (Print Bed) – Nền tảng cho mô hình

Bàn in là bề mặt nơi mô hình 3D được tạo ra. Đối với các vật liệu như ABS, bàn in cần có khả năng gia nhiệt (heated bed) để chống cong vênh cho sản phẩm. Bề mặt bàn in có thể làm từ kính, nhôm hoặc các tấm vật liệu chuyên dụng như PEI. Điều quan trọng là bàn in phải thật phẳng, có cơ cấu cân chỉnh dễ dàng và bề mặt có độ bám dính tốt để lớp in đầu tiên không bị xê dịch. Nhiều người sử dụng thêm băng keo Kapton, keo sữa pha loãng hoặc các dung dịch bám dính chuyên dụng để tăng hiệu quả.

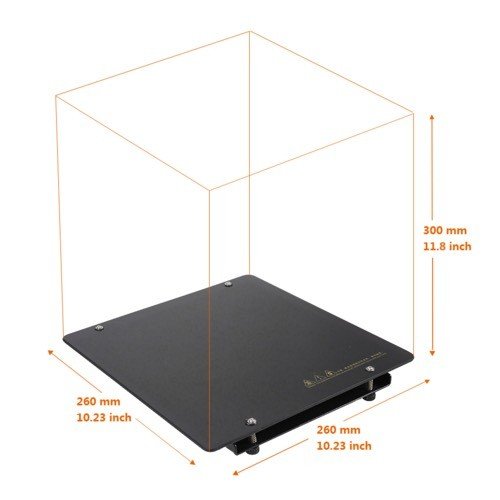

Bàn in gia nhiệt được phủ tấm kính cường lực chuẩn bị cho việc in 3D

Bộ điều khiển điện tử (Control Board) – Bộ não xử lý

Bộ điều khiển điện tử là trung tâm đầu não của máy in 3D, tiếp nhận lệnh từ máy tính (mã G-code) và điều khiển hoạt động của các động cơ, hệ thống gia nhiệt. Đối với những người mới bắt đầu cách chế tạo máy in 3D và không có nhiều kiến thức chuyên sâu về điện tử, bộ bo mạch RAMPS 1.4 (RepRap Arduino Mega Pololu Shield) kết hợp với Arduino Mega 2560 là một lựa chọn rất phổ biến và được hỗ trợ rộng rãi bởi cộng đồng. Mạch RAMPS sẽ cắm các driver điều khiển động cơ bước (như A4988 hoặc DRV8825), kết nối với các cảm biến nhiệt, công tắc hành trình và đầu ra cho hệ thống gia nhiệt.

Bộ kit điều khiển Ramps 1.4 kết hợp Arduino Mega 2560 cho máy in 3D RepRap

Hướng dẫn lắp ráp và cài đặt cơ bản cho máy in 3D tự chế

Sau khi đã có đủ linh kiện và hiểu rõ về chúng, bạn có thể bắt tay vào giai đoạn lắp ráp và cài đặt.

Lắp ráp phần cơ khí một cách cẩn thận

Đây là bước đòi hỏi sự tỉ mỉ và kiên nhẫn. Hãy tuân thủ theo bản vẽ thiết kế mà bạn đã chọn. Lắp ráp khung máy trước, đảm bảo các góc vuông và các thanh song song với nhau. Sau đó, lắp đặt các thanh trượt, trục vít me, động cơ và dây đai. Xiết chặt các ốc vít nhưng tránh làm biến dạng linh kiện. Kiểm tra kỹ lưỡng sự trơn tru và nhẹ nhàng của các chuyển động cơ khí sau khi lắp xong từng cụm.

Kết nối hệ thống điện và mạch điều khiển

Phần này cần sự cẩn trọng cao độ để tránh chập cháy. Đấu nối dây từ các động cơ bước, công tắc hành trình, cảm biến nhiệt của đầu đùn và bàn in, điện trở đốt nóng vào các cổng tương ứng trên mạch RAMPS. Đảm bảo các kết nối chắc chắn và đúng cực (nếu có). Kết nối nguồn điện (thường là 12V hoặc 24V) vào mạch điều khiển. Hãy kiểm tra lại sơ đồ đấu dây nhiều lần trước khi cấp điện lần đầu.

Nạp Firmware và cài đặt phần mềm điều khiển

Firmware là chương trình chạy trên vi điều khiển (Arduino Mega), có nhiệm vụ phiên dịch G-code thành tín hiệu điều khiển các bộ phận của máy. Marlin là firmware mã nguồn mở phổ biến nhất cho máy in 3D RepRap. Bạn cần tải Marlin, cấu hình các thông số trong file Configuration.h cho phù hợp với thiết kế máy của bạn (loại bo mạch, kích thước bàn in, loại cảm biến, số bước/mm của động cơ, v.v.), sau đó dùng Arduino IDE để biên dịch và nạp vào bo mạch.
Tiếp theo, bạn cần một phần mềm điều khiển trên máy tính, hay còn gọi là slicer, như Cura, PrusaSlicer, hoặc Repetier-Host. Phần mềm này sẽ đọc mô hình 3D (file STL, OBJ) và chuyển đổi thành các lớp cắt với mã lệnh G-code, đồng thời cho phép bạn cài đặt các thông số in như nhiệt độ, tốc độ, độ dày lớp in.

Vận hành và hiệu chỉnh máy in 3D DIY

Sau khi lắp ráp và cài đặt xong, quá trình hiệu chỉnh là cực kỳ quan trọng để máy hoạt động ổn định và cho ra sản phẩm chất lượng. Các bước hiệu chỉnh cơ bản bao gồm cân bàn in (bed leveling) để đảm bảo khoảng cách giữa đầu phun và bàn in đồng đều ở mọi điểm. Tiếp theo là hiệu chỉnh nhiệt độ đầu phun và bàn in cho từng loại vật liệu cụ thể. Bạn cũng cần hiệu chỉnh lượng nhựa đùn ra (extrusion calibration hay E-steps) để đảm bảo không bị thiếu hoặc thừa nhựa. Hãy bắt đầu với việc in các mẫu thử nghiệm nhỏ (calibration cubes, Benchy) để tinh chỉnh các thông số cho đến khi đạt kết quả mong muốn.

Nơi tìm mua linh kiện và hỗ trợ kỹ thuật

Việc tìm mua linh kiện để tự chế máy in 3D có thể thực hiện qua nhiều kênh như các cửa hàng điện tử, trang thương mại điện tử trong và ngoài nước. Các diễn đàn, hội nhóm về in 3D cũng là nơi tốt để tham khảo địa chỉ mua hàng uy tín và nhận được sự hỗ trợ từ cộng đồng. Nếu bạn gặp khó khăn trong việc tự lắp ráp hoặc cần tư vấn chuyên sâu hơn về các giải pháp in 3D, cũng như các thiết bị máy tính, linh kiện PC để phục vụ cho công việc thiết kế và điều khiển máy in, bạn có thể tham khảo thêm tại maytinhgiaphat.vn để được hỗ trợ.

Tự mình hoàn thiện cách chế tạo máy in 3D là một hành trình đầy thử thách nhưng cũng vô cùng bổ ích. Nó không chỉ giúp bạn sở hữu một công cụ mạnh mẽ cho sự sáng tạo mà còn trang bị cho bạn những kiến thức và kỹ năng quý báu. Với sự kiên trì và ham học hỏi, chắc chắn bạn sẽ thành công tạo ra chiếc máy in 3D của riêng mình.
