Máy in 3D đã cách mạng hóa nhiều ngành công nghiệp, từ sản xuất đến y tế và giáo dục. Khả năng biến ý tưởng số thành vật thể hữu hình chỉ trong vài giờ thật đáng kinh ngạc. Để hiểu rõ hơn về công nghệ đột phá này, chúng ta cần khám phá cấu tạo máy in 3D gồm những bộ phận nào và chúng hoạt động ra sao. Bài viết này sẽ đi sâu vào chi tiết các thành phần cốt lõi giúp máy in 3D hoạt động hiệu quả, tạo ra những sản phẩm phức tạp.

Table of Contents

Máy in 3D là gì? Tổng quan công nghệ bồi đắp

Máy in 3D, còn được gọi là sản xuất bồi đắp (additive manufacturing), là quá trình tạo ra vật thể ba chiều từ mô hình kỹ thuật số. Thay vì loại bỏ vật liệu như các phương pháp truyền thống (gia công cắt gọt), máy in 3D xây dựng vật thể bằng cách thêm vật liệu từng lớp một cho đến khi hoàn thành. Quá trình này cho phép tạo ra những hình dạng phức tạp mà trước đây khó hoặc không thể thực hiện được bằng các phương pháp gia công cơ khí thông thường.

Máy in 3D FDM đang hoạt động tạo mẫu

Công nghệ in 3D hiện nay rất đa dạng với nhiều phương pháp khác nhau như FDM (Fused Deposition Modeling), SLA (Stereolithography), SLS (Selective Laser Sintering),… Tuy nhiên, nguyên lý chung vẫn là xây dựng vật thể theo lớp dựa trên mô hình 3D được thiết kế trên máy tính. Sự khác biệt chủ yếu nằm ở loại vật liệu được sử dụng và cách vật liệu đó được lắng đọng hoặc hóa rắn theo từng lớp.

Các thành phần cốt lõi trong cấu tạo máy in 3D

Cấu tạo máy in 3D có thể khác nhau tùy thuộc vào công nghệ và nhà sản xuất, nhưng hầu hết các máy in 3D FDM phổ biến hiện nay đều bao gồm những thành phần chính sau đây. Sự kết hợp và hoạt động đồng bộ của các bộ phận này là yếu tố then chốt quyết định độ chính xác và chất lượng của vật thể được in ra.

Sơ đồ cấu tạo các bộ phận chính của máy in 3D

Xem Thêm Bài Viết:

Hiểu rõ chức năng của từng bộ phận giúp người dùng vận hành máy hiệu quả hơn, cũng như dễ dàng hơn trong việc bảo trì, sửa chữa khi cần thiết. Dưới đây là chi tiết về các thành phần chính đó.

Nền tảng in (Print Bed/Build Plate)

Nền tảng in, hay còn gọi là bàn in hoặc tấm xây dựng (build plate), là bề mặt làm việc nơi vật thể 3D được hình thành từng lớp. Chức năng chính của nó là cung cấp một mặt phẳng ổn định và đảm bảo lớp vật liệu đầu tiên bám dính tốt trong suốt quá trình in. Sự bám dính này cực kỳ quan trọng để ngăn chặn tình trạng cong vênh (warping) hoặc dịch chuyển của mô hình trong khi in, đặc biệt đối với các vật liệu dễ co ngót khi nguội.

Có nhiều loại nền tảng in khác nhau tùy thuộc vào loại máy in 3D và vật liệu sử dụng. Một số phổ biến bao gồm mặt kính, tấm PEI (Polyetherimide), hoặc bề mặt được phủ một lớp keo đặc biệt hay băng dính chuyên dụng như Blue Tape hoặc Kapton Tape. Với các vật liệu nhạy cảm với sự thay đổi nhiệt độ đột ngột như ABS hoặc PETG, nền tảng in thường được gia nhiệt để duy trì nhiệt độ ổn định trong suốt quá trình in, giúp vật liệu nguội đều và bám dính tốt hơn. Nền tảng in thường có khả năng di chuyển lên xuống theo trục Z để tạo không gian cho các lớp tiếp theo được xây dựng lên một cách chính xác.

Hệ thống đùn và đầu phun (Extrusion System & Nozzle)

Hệ thống đùn (extrusion system) và đầu phun (nozzle) là trái tim của nhiều loại máy in 3D, đặc biệt là công nghệ FDM phổ biến. Hệ thống này chịu trách nhiệm kéo sợi vật liệu (filament) từ cuộn, gia nhiệt cho nó tan chảy và sau đó đùn vật liệu lỏng qua một lỗ nhỏ (đầu phun) để đặt lên nền tảng in hoặc lớp trước đó theo đúng đường đi được lập trình.

Hệ thống đùn bao gồm một động cơ bước (stepper motor) và bộ bánh răng để đẩy sợi filament một cách chính xác và kiểm soát lưu lượng vật liệu. Sợi này đi vào bộ phận gia nhiệt gọi là hotend, nơi nó đạt đến nhiệt độ nóng chảy phù hợp với từng loại vật liệu (ví dụ: PLA khoảng 190-220°C, ABS khoảng 220-250°C, PETG khoảng 230-250°C). Đầu phun, với đường kính lỗ thường từ 0.2mm đến 0.8mm (phổ biến nhất là 0.4mm), định hình dòng chảy và độ dày của vật liệu khi nó thoát ra. Toàn bộ cụm hotend và đầu phun thường được gắn trên hệ thống chuyển động để di chuyển linh hoạt theo các trục X và Y.

Hệ thống chuyển động (Motion System)

Để đầu phun có thể di chuyển linh hoạt và chính xác trong không gian ba chiều để vẽ lên từng lớp của mô hình, máy in 3D được trang bị một hệ thống chuyển động phức tạp. Hệ thống này bao gồm các động cơ bước (stepper motor) điều khiển chuyển động theo ba trục chính: X (ngang), Y (sâu) và Z (cao). Sự phối hợp nhịp nhàng và độ chính xác cao của các động cơ này là yếu tố then chốt quyết định độ chính xác về kích thước và chi tiết của sản phẩm in.

Các chuyển động thường được thực hiện thông qua sự kết hợp của dây đai (timing belts) hoặc thanh dẫn vít me (lead screws/ball screws) kết hợp với các thanh ray hoặc thanh trượt tuyến tính (linear rails/rods). Dây đai thường được sử dụng cho các chuyển động nhanh và nhẹ trên trục X và Y, trong khi vít me thường dùng cho trục Z đòi hỏi độ chính xác cao và khả năng nâng tải trọng của nền tảng in hoặc cụm đầu in. Thiết kế và chất lượng của hệ thống chuyển động ảnh hưởng trực tiếp đến tốc độ in và khả năng tái tạo các chi tiết nhỏ.

Hệ thống điều khiển và phần mềm (Control System & Software)

Mọi hoạt động của máy in 3D đều được điều phối bởi hệ thống điều khiển thông minh. Hệ thống này bao gồm bảng mạch chủ (mainboard) chứa bộ vi xử lý (thường là ARM-based), các trình điều khiển động cơ (stepper motor drivers) để cấp nguồn và điều khiển các động cơ bước, và các kết nối cho cảm biến nhiệt độ, cảm biến giới hạn (limit switches), màn hình hiển thị và các phụ kiện khác. Nguồn điện (power supply) cung cấp năng lượng cho toàn bộ hệ thống, bao gồm cả việc gia nhiệt nền tảng in và hotend, vốn là những bộ phận tiêu thụ nhiều năng lượng nhất.

Trước khi in, mô hình 3D (thường ở định dạng STL hoặc 3MF) cần được xử lý qua phần mềm slicer (phần mềm cắt lớp) trên máy tính. Slicer sẽ chia mô hình thành hàng trăm hoặc hàng nghìn lớp mỏng, tính toán đường đi của đầu phun cho từng lớp, tốc độ in, nhiệt độ, lượng vật liệu cần đùn, cấu trúc hỗ trợ (support structures) nếu cần, và nhiều thông số khác. Kết quả là một tệp mã G-code, chứa đựng tất cả các lệnh mà máy in cần để tái tạo vật thể. Tệp G-code này sau đó được gửi đến bảng mạch chủ của máy in (qua thẻ SD, USB hoặc kết nối mạng) để firmware (phần mềm nhúng trên bảng mạch, ví dụ: Marlin, RepRapFirmware) đọc và thực thi, điều khiển các bộ phận cơ khí và điện tử một cách tuần tự.

Nguyên lý hoạt động của máy in 3D: Quá trình bồi đắp lớp

Nguyên lý hoạt động của máy in 3D dựa trên kỹ thuật bồi đắp từng lớp (layer-by-layer deposition), còn gọi là sản xuất bồi đắp. Quy trình này bắt đầu từ mô hình 3D kỹ thuật số được tạo bằng phần mềm thiết kế (CAD). Mô hình này sau đó được “cắt lát” (sliced) bởi phần mềm chuyên dụng (slicer) thành vô số lớp ngang mỏng manh. Phần mềm slicer sẽ tính toán đường đi chi tiết của đầu phun cho mỗi lớp và tạo ra tệp G-code chứa tập hợp các lệnh điều khiển chính xác cho máy in.

Minh họa nguyên lý hoạt động in 3D chồng lớp

Khi quá trình in bắt đầu, máy in đọc các lệnh từ tệp G-code. Đầu phun được gia nhiệt đến nhiệt độ thích hợp cho vật liệu (ví dụ: PLA, ABS, PETG). Nền tảng in có thể cũng được gia nhiệt để tăng độ bám dính của lớp đầu tiên. Hệ thống chuyển động đưa đầu phun đến vị trí bắt đầu của lớp đầu tiên, và vật liệu nóng chảy được đùn ra theo đường đi đã được tính toán, bám dính vào nền tảng in. Sau khi hoàn thành một lớp, nền tảng in sẽ hạ xuống (hoặc đầu phun nâng lên) một khoảng rất nhỏ, bằng đúng chiều dày của lớp đó, và quá trình đùn vật liệu cho lớp tiếp theo sẽ diễn ra trên đỉnh lớp vừa in. Quy trình này lặp đi lặp lại cho đến khi tất cả các lớp được xây dựng xong, tạo thành vật thể ba chiều hoàn chỉnh.

Ứng dụng đa dạng của máy in 3D nhờ cấu tạo và nguyên lý

Nhờ vào cấu tạo linh hoạt và nguyên lý hoạt động bồi đắp lớp độc đáo, máy in 3D đã mở ra cánh cửa cho vô số ứng dụng trong đời sống và công nghiệp. Khả năng tạo ra các hình dạng phức tạp, tùy chỉnh cao mà không cần khuôn mẫu đắt đỏ làm cho công nghệ này trở nên lý tưởng cho việc tạo mẫu nhanh (rapid prototyping), sản xuất các bộ phận độc đáo với số lượng nhỏ, hoặc sản xuất các công cụ hỗ trợ (jigs and fixtures) trong dây chuyền sản xuất.

Trong y tế, máy in 3D được sử dụng để tạo ra các mô hình giải phẫu chính xác phục vụ cho việc lập kế hoạch phẫu thuật phức tạp, chế tạo cấy ghép tùy chỉnh (như răng giả, bộ phận giả khớp, khung xương sọ), hoặc thậm chí là các mô hình tế bào và mô sống trong nghiên cứu. Lĩnh vực giáo dục ứng dụng máy in 3D để giúp sinh viên hình dung các khái niệm khoa học, kỹ thuật phức tạp thông qua các mô hình vật lý, khuyến khích sự sáng tạo và tư duy giải quyết vấn đề. Kỹ thuật và sản xuất tận dụng máy in 3D để chế tạo dụng cụ, gá lắp, hoặc các bộ phận chức năng cuối cùng bằng nhiều loại vật liệu khác nhau, từ nhựa kỹ thuật đến kim loại, gốm sứ. Sự phát triển không ngừng của cấu tạo máy in 3D và vật liệu in ngày càng tinh vi cho phép chúng ta đẩy giới hạn của những gì có thể in được.

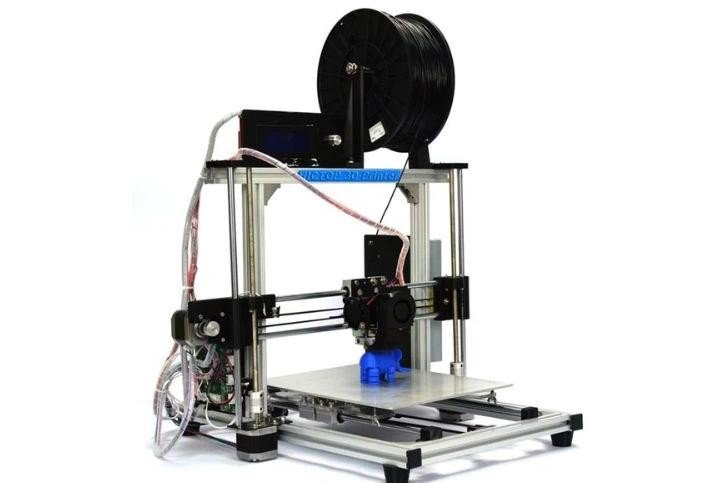

Ví dụ về các sản phẩm được in bằng máy in 3D

Nhiều cá nhân và doanh nghiệp cũng đang khám phá tiềm năng của công nghệ in 3D để tạo ra sản phẩm tiêu dùng tùy chỉnh, đồ trang sức độc đáo, phụ tùng thay thế cho các thiết bị cũ, hay thậm chí là xây dựng nhà ở. Khả năng chuyển đổi nhanh chóng từ ý tưởng trên máy tính sang vật thể thực tế là lợi thế cạnh tranh lớn trong nhiều ngành nghề. Đối với những ai quan tâm đến công nghệ máy tính và phần cứng, việc tìm hiểu sâu hơn về máy in 3D có thể được hỗ trợ bởi các chuyên gia tại maytinhgiaphat.vn.

Tóm lại, hiểu rõ cấu tạo máy in 3D và nguyên lý hoạt động bồi đắp từng lớp của nó là chìa khóa để khai thác tối đa tiềm năng của công nghệ này. Từ nền tảng in ổn định, hệ thống đùn và đầu phun chính xác, hệ thống chuyển động linh hoạt cho đến bộ não điều khiển thông qua phần mềm, mỗi thành phần đều đóng vai trò thiết yếu trong việc biến ý tưởng số thành hiện thực. Sự phát triển không ngừng của các bộ phận cấu tạo hứa hẹn những bước tiến xa hơn nữa cho ngành in 3D trong tương lai, mở ra những khả năng mới mà chúng ta chưa từng nghĩ tới.
