Bạn đang thắc mắc drum của máy in là gì và tại sao nó lại quan trọng đến vậy? Drum máy in, hay còn gọi là trống máy in hoặc trống từ, là một bộ phận hình trụ có khả năng cảm quang, đóng vai trò trung tâm trong quá trình tạo ra bản in của máy in laser và máy photocopy. Nó quyết định trực tiếp đến độ sắc nét, độ tương phản và chất lượng tổng thể của tài liệu được in ra. Bài viết này sẽ giải thích cặn kẽ về drum máy in để bạn hiểu rõ hơn.

Table of Contents

Drum của máy in là gì? Giải thích chi tiết

Drum của máy in là gì? Đây là một câu hỏi thường gặp đối với những ai muốn tìm hiểu sâu hơn về thiết bị văn phòng của mình. Về cơ bản, drum máy in, còn được gọi là trống cảm quang (Photoconductor Drum Unit – PCU), là một ống hình trụ kim loại, thường làm bằng nhôm, được phủ một lớp vật liệu nhạy cảm với ánh sáng (quang dẫn). Bộ phận này là trái tim của công nghệ in laser, có nhiệm vụ nhận hình ảnh từ tia laser, sau đó hút mực và chuyển mực lên giấy để tạo ra bản in hoàn chỉnh.

Chất lượng của trống máy in ảnh hưởng trực tiếp đến độ sắc nét, độ đậm nhạt và sự đồng đều của bản in. Một chiếc drum tốt sẽ cho ra những tài liệu rõ ràng, chuyên nghiệp, trong khi một chiếc drum đã hao mòn hoặc hư hỏng sẽ dẫn đến các vấn đề như bản in mờ, có sọc, chấm đen hoặc các vệt không mong muốn. Trong cụm mực (toner cartridge) của nhiều dòng máy in, drum có thể được tích hợp sẵn hoặc là một bộ phận thay thế riêng biệt. Hiểu rõ về linh kiện máy in này giúp người dùng chủ động hơn trong việc bảo trì và đảm bảo hiệu suất hoạt động tối ưu cho máy in.

Cấu tạo chi tiết và nguyên lý hoạt động của drum máy in

Để hiểu rõ hơn về tầm quan trọng của drum máy in, chúng ta cần khám phá cấu tạo bên trong và cơ chế vận hành phức tạp của nó trong mỗi chu trình in ấn.

Khám phá cấu tạo bên trong của trống máy in

Một trống máy in tiêu chuẩn thường có đường kính dao động từ khoảng 2cm đến 15cm, tùy thuộc vào từng dòng máy in hoặc máy photocopy cụ thể. Cấu tạo của nó bao gồm nhiều lớp vật liệu chuyên biệt, mỗi lớp đảm nhận một chức năng riêng, nhưng có thể tổng hợp thành các thành phần chính như sau:

Thứ nhất là lõi trống, đây là phần trụ trung tâm, thường được chế tạo từ kim loại phi từ tính như nhôm. Lõi này có dạng ống rỗng, hình tròn, đóng vai trò là nền tảng cơ học vững chắc cho các lớp phủ bên ngoài.

Xem Thêm Bài Viết:

Thứ hai, quan trọng nhất là lớp phủ bề mặt (mặt trống), hay còn gọi là lớp quang dẫn. Đây là một lớp vật liệu bán dẫn đặc biệt, có đặc tính thay đổi điện trở khi tiếp xúc với ánh sáng. Vật liệu phổ biến cho lớp này bao gồm Selenium (Se), các hợp chất hữu cơ quang dẫn (Organic Photoconductor – OPC), hoặc amorphous silicon (a-Si). Độ dày và chất lượng của lớp quang dẫn này quyết định đến tuổi thọ và chất lượng in của drum.

Cấu tạo chi tiết của drum máy in laser với các lớp quang dẫn

Thứ ba là khả năng nhiễm điện của trống. Bề mặt lớp quang dẫn có thể được tích một lớp điện tích đồng đều, thường là điện tích âm, và có khả năng duy trì lớp điện tích này trong điều kiện không có ánh sáng (trong bóng tối).

Cuối cùng là đặc tính cảm quang. Khi có ánh sáng (ví dụ như tia laser từ máy in hoặc ánh sáng phản xạ từ bản gốc trong máy photocopy) chiếu vào những vùng nhất định trên bề mặt trống đã được tích điện, điện trở tại các vùng đó sẽ giảm mạnh, khiến cho điện tích bị trung hòa hoặc tiêu tán. Những vùng không được chiếu sáng sẽ vẫn giữ nguyên điện tích. Mức độ mất điện tích tỷ lệ thuận với cường độ ánh sáng chiếu vào. Chính sự khác biệt về điện tích này tạo nên một “hình ảnh ẩn” (latent image) trên bề mặt trống.

Minh họa cấu tạo bên trong ống drum máy in laser

Nguyên lý hoạt động của drum máy in trong chu trình in

Nguyên lý hoạt động của drum máy in là một chuỗi các bước phức tạp nhưng diễn ra cực kỳ nhanh chóng và chính xác. Khi máy in nhận được lệnh in, hình ảnh từ tài liệu kỹ thuật số sẽ được xử lý và truyền xuống để điều khiển trống mực tạo ra bản sao trên giấy. Quá trình này có thể được tóm tắt qua các giai đoạn chính sau:

Đầu tiên là quá trình tích điện cho trống. Khi trống bắt đầu quay, nó sẽ lướt qua một bộ phận gọi là trục sạc sơ cấp (Primary Charge Roller – PCR) hoặc dây sạc corona. Bộ phận này sẽ truyền một lớp điện tích đồng đều (thường là âm) lên toàn bộ bề mặt quang dẫn của trống.

Tiếp theo là giai đoạn ghi hình ảnh tiềm ẩn. Tia laser, được điều khiển bởi bộ xử lý hình ảnh của máy in, sẽ quét lên bề mặt trống đang quay. Tại những điểm tia laser chiếu vào, tương ứng với phần hình ảnh hoặc chữ viết của tài liệu, lớp quang dẫn sẽ bị mất điện tích. Những vùng không được chiếu laser (phần nền trắng của tài liệu) sẽ vẫn giữ nguyên điện tích. Kết quả là một hình ảnh điện tích tiềm ẩn, vô hình được tạo ra trên bề mặt drum máy photocopy hoặc máy in.

Sau đó là quá trình hiện hình ảnh bằng mực. Trống tiếp tục quay và đi qua cụm từ (developer unit) chứa mực in (toner). Bột mực, được tích điện trái dấu với điện tích còn lại trên các vùng không bị chiếu sáng của trống, sẽ bị hút vào những vùng đã được tia laser chiếu và mất điện tích trên bề mặt trống. Ngược lại, những vùng còn mang điện tích mạnh (phần nền trắng) sẽ đẩy mực ra.

Kế đến là giai đoạn chuyển mực sang giấy. Một tờ giấy được đưa vào và tiếp xúc với bề mặt trống đang mang hình ảnh mực. Đồng thời, một trục truyền điện tích (transfer roller) nằm phía dưới tờ giấy sẽ truyền một điện tích mạnh hơn (cùng dấu với điện tích ban đầu của trống nhưng trái dấu với mực) lên giấy. Lực hút tĩnh điện này sẽ kéo các hạt mực từ bề mặt trống bám chặt vào bề mặt giấy.

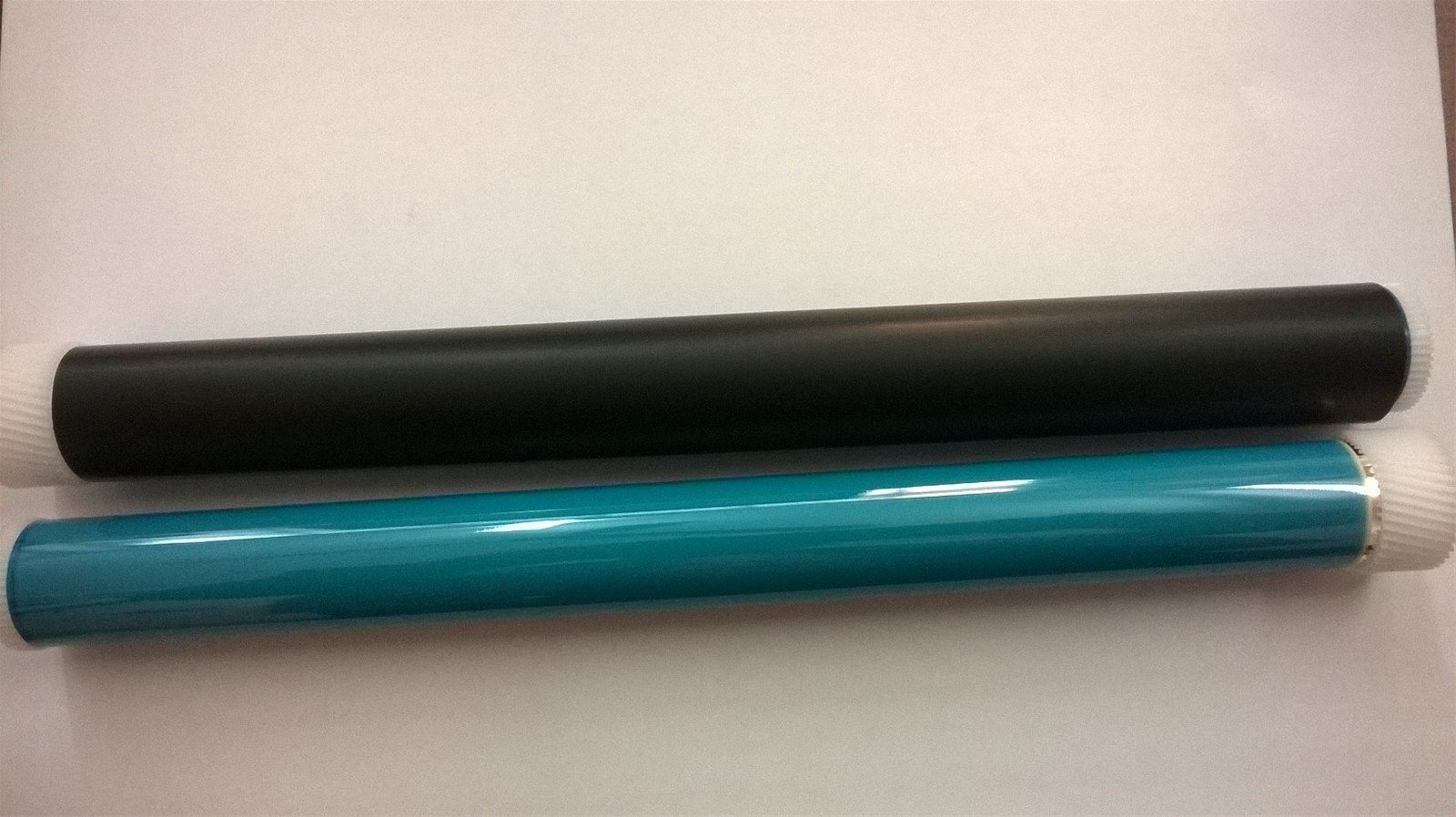

Hình ảnh drum máy in Ricoh SP200 chuyên dụng cho máy photocopy Ricoh

Sau khi mực được chuyển sang giấy, trống cần được làm sạch. Một lưỡi gạt mực (cleaning blade) sẽ gạt bỏ toàn bộ mực thừa còn sót lại trên bề mặt trống vào một khoang chứa mực thải, chuẩn bị cho chu kỳ in tiếp theo.

Cuối cùng là quá trình xóa điện tích. Một đèn xóa (erase lamp) hoặc trục sạc sơ cấp sẽ chiếu sáng hoặc trung hòa toàn bộ bề mặt trống, loại bỏ hoàn toàn mọi điện tích còn sót lại từ hình ảnh tiềm ẩn trước đó, đưa trống về trạng thái sẵn sàng để bắt đầu một chu trình in mới.

Các loại drum máy in thông dụng và cách nhận biết

Trên thị trường hiện nay có rất nhiều loại drum máy in khác nhau, được thiết kế để tương thích với từng dòng máy in và hộp mực cụ thể. Việc lựa chọn đúng loại linh kiện máy in này là rất quan trọng để đảm bảo máy hoạt động ổn định và cho ra bản in chất lượng. Dưới đây là một số loại trống phổ biến và cách nhận diện chúng:

Đánh giá drum 12A (cho Canon 2900, HP 1010/1020)

Drum 12A là một trong những loại trống thông dụng nhất, được sử dụng rộng rãi cho các dòng máy in laser đơn sắc phổ biến như Canon LBP 2900, HP LaserJet 1010, HP 1020, HP 1022, HP 1015, HP 1018, HP 3050 (All-in-One), và Canon LBP 4320d. Loại trống này thường đi kèm với hộp mực 12A (hay còn gọi là Q2612A của HP hoặc Cartridge 303 của Canon). Đặc điểm dễ nhận biết của trống 12A là nó thường có hai lớp bánh răng ở một đầu, các răng này đan vào nhau. Drum 12A nổi tiếng với độ bền khá, dễ tìm mua và thay thế, góp phần vào sự phổ biến của các dòng máy in sử dụng nó.

Drum 12A chuyên dùng cho máy in HP và Canon sử dụng mực 12A

Tìm hiểu về drum 15A (cho HP 1300, Canon 1210)

Drum 15A được thiết kế cho các loại hộp mực như 15A (Q5915A của HP), EP25, và EP26 của Canon. Các dòng máy in tương thích với loại trống này bao gồm HP LaserJet 1300, Canon LBP 1210, và HP LaserJet 1200. Về hình dáng, bánh răng của trống 15A khác biệt so với trống 12A; thay vì hai lớp bánh răng đan xen, nó thường có một hàng bánh răng thẳng và một hàng bánh răng chéo. Một đặc điểm khác là phần lõi nhựa ở đầu có bánh răng của trống 15A thường nhô cao hơn so với trống 12A, giúp phân biệt khi quan sát kỹ.

Đặc điểm nhận dạng của trống máy in 15A với bánh răng đặc trưng

Đặc điểm của drum 35A (cho Canon MF212W, HP 1005/1006)

Trống 35A (CB435A) là một loại drum phổ biến khác, thường được sử dụng cho nhiều dòng máy in laser đa chức năng của cả Canon và HP. Một số model máy in tiêu biểu sử dụng trống này là Canon imageCLASS MF212W, HP LaserJet P1005, HP LaserJet P1006, và Canon imageCLASS MF3010. Để nhận diện trống 35A, bạn có thể chú ý đến phần lõi nhựa ở đầu bánh răng, nó thường có đầu nhô cao hơn so với trống 49A. Trống 35A chỉ có một hàng bánh răng, và kích thước bánh răng này thường nhỏ hơn so với bánh răng của trống 49A.

Trống máy in 35A tương thích với nhiều dòng máy in Canon và HP đa năng

Drum 49A/53A: Sự lựa chọn cho HP 1320, Canon 3300

Drum 49A/53A là loại trống được dùng cho các hộp mực 49A (Q5949A), 53A (Q7553A) của HP và hộp mực 308 của Canon. Các dòng máy in tương thích bao gồm HP LaserJet 1320, HP LaserJet P2015, và Canon LBP 3300. Loại trống này đôi khi dễ bị nhầm lẫn với trống 35A vì cả hai đều có một hàng bánh răng. Tuy nhiên, điểm khác biệt chính là bánh răng của trống 49A/53A thường rộng hơn, nhưng phần lõi nhựa ở đầu bánh răng lại ngắn hơn so với trống 35A.

So sánh trống máy in 49A và 53A với các loại drum khác

Thông tin về drum 92A (cho Canon 1120, HP 1100)

Trống 92A là loại trống dành cho các hộp mực cũ hơn như EP22, FX3. Các dòng máy in sử dụng loại trống này bao gồm Canon LBP 1120, HP LaserJet 5L, HP 6L, HP 1100, HP 1100A, HP 3100, HP 3150, HP 3200, và Canon LBP 800, LBP 810. Mặc dù các dòng máy này đã khá cũ, nhưng drum 92A vẫn có thể được tìm thấy trên thị trường cho nhu cầu thay thế. Đặc điểm nhận dạng cụ thể của loại trống này có thể không rõ ràng như các loại khác nhưng việc đối chiếu mã hộp mực và model máy là cách chính xác nhất.

Trống drum 92A cho các model máy in Canon và HP đời cũ

Drum 05A và các dòng máy tương thích (HP 2035, M401)

Trống 05A (CE505A) là một linh kiện máy in quan trọng, tương thích với các hộp mực 05A và 80A (CF280A) của HP. Một số dòng máy in phổ biến sử dụng loại trống này bao gồm HP LaserJet P2035, HP LaserJet P2055, HP LaserJet Pro 400 M401, và HP LaserJet Pro 400 MFP M425. Một dấu hiệu nhận biết khá đặc trưng của trống 05A là sự hiện diện của một lõi kim loại nhỏ, trông giống như “lủng liểng” ở đầu phía có bánh răng của trống.

Đầu kim loại đặc trưng của trống máy in 05A dành cho máy HP Pro

Dấu hiệu nhận biết khi nào cần thay drum máy in

Drum máy in là một bộ phận có tuổi thọ nhất định và sẽ bị hao mòn theo thời gian sử dụng. Việc nhận biết sớm các dấu hiệu hỏng hóc của trống máy in và thay thế kịp thời là rất quan trọng để duy trì chất lượng bản in và tránh ảnh hưởng đến các bộ phận khác của máy. Dưới đây là những biểu hiện thường gặp cho thấy trống mực của bạn có thể cần được kiểm tra hoặc thay mới:

Một trong những dấu hiệu rõ ràng nhất là bản in xuất hiện các sọc đen kéo dài từ trên xuống dưới theo chiều dọc của trang giấy. Những sọc này thường có độ rộng và vị trí cố định, cho thấy bề mặt trống có thể đã bị xước hoặc mòn không đều.

Một biểu hiện khác là sự xuất hiện của các chấm đen lặp lại, cách đều nhau trên trang in. Khoảng cách giữa các chấm này thường tương ứng với chu vi của drum. Nguyên nhân có thể là do bề mặt trống bị một vết lõm nhỏ hoặc dính một vật thể lạ.

Nếu bản in của bạn có nhiều chấm đen nhỏ li ti, dày đặc như bụi mực, đây cũng có thể là dấu hiệu của trống đã hết tuổi thọ hoặc lớp quang dẫn bị tổn thương.

Chất lượng hình ảnh, chữ viết trên bản in không đồng đều về màu sắc, chỗ đậm chỗ nhạt, hoặc trang in bị mờ nhạt tổng thể dù mực vẫn còn nhiều. Đôi khi, bạn có thể thấy hiện tượng chữ hoặc hình ảnh bị nhòe, có bóng chữ hoặc bản in có một lớp xám nền mờ phủ lên toàn bộ trang giấy. Tất cả những điều này đều có thể chỉ ra vấn đề với trống cảm quang.

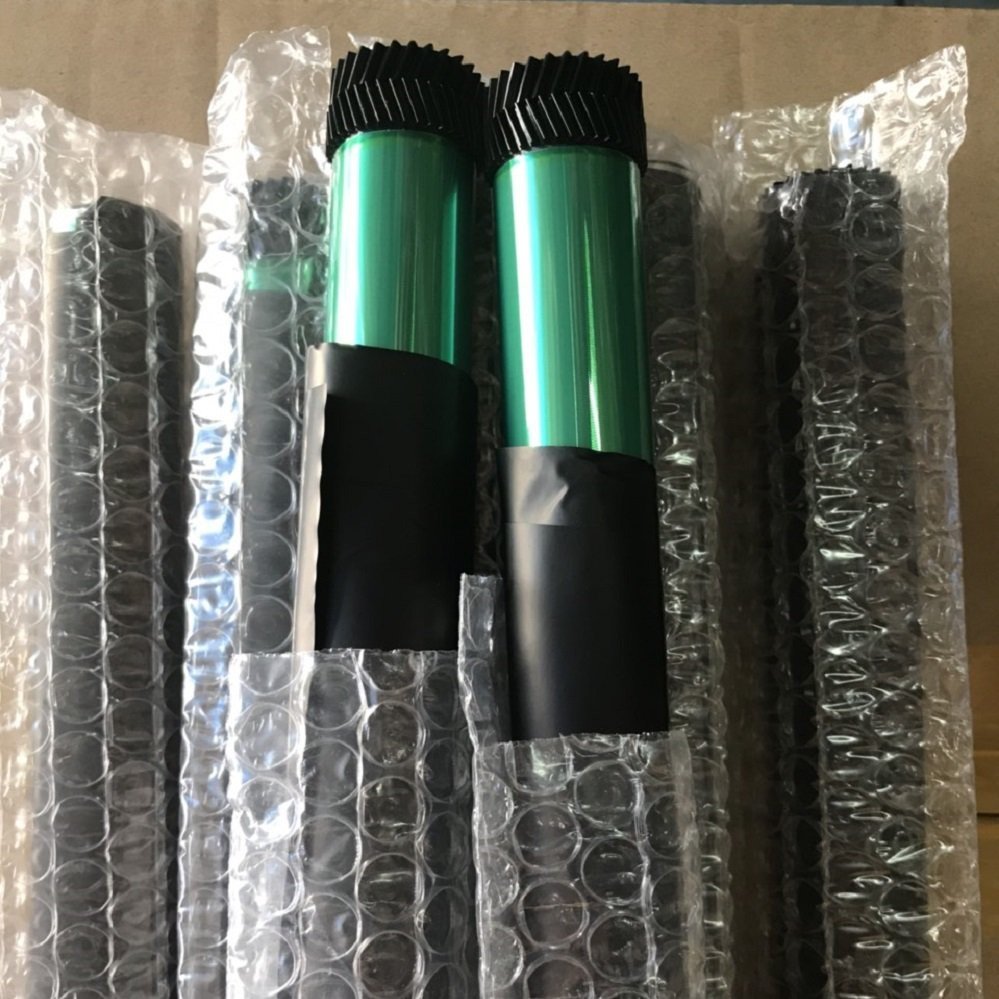

Dấu hiệu bản in mờ sọc cần thay thế drum máy in Canon 2900

Tuy nhiên, cần lưu ý phân biệt các triệu chứng này với các lỗi do hết mực, lỗi gạt mực (gạt từ hoặc gạt drum), hoặc lỗi trục từ, vì chúng có thể gây ra các hiện tượng tương tự. Trong một số trường hợp, drum có thể chỉ bị bám mực nhiều. Bạn có thể thử tháo ra vệ sinh nhẹ nhàng bề mặt trống bằng vải mềm, không xơ. Nếu sau khi nạp mực từ 2-3 lần mà chất lượng bản in vẫn bị mờ hoặc lem, khả năng cao là trống đã đến lúc cần thay. Mỗi loại trống máy in thường có một tuổi thọ khuyến nghị, tính bằng số trang in nhất định.

Lưu ý quan trọng khi chọn mua và thay thế drum máy in

Khi đã xác định cần phải thay drum máy in, việc lựa chọn sản phẩm thay thế phù hợp và chất lượng là điều cần thiết để đảm bảo máy in hoạt động trơn tru và cho ra những bản in đẹp. Trước hết, bạn cần chắc chắn chọn loại drum hoàn toàn tương thích với model máy in và loại hộp mực mà máy đang sử dụng. Việc sử dụng sai loại trống có thể dẫn đến hư hỏng máy hoặc chất lượng in rất kém.

Nên ưu tiên lựa chọn các nhà cung cấp linh kiện máy in có uy tín và các sản phẩm chính hãng hoặc từ các thương hiệu thay thế có chất lượng đã được kiểm chứng. Các sản phẩm không rõ nguồn gốc, giá quá rẻ có thể có chất lượng kém, tuổi thọ ngắn và thậm chí gây hại cho các bộ phận khác trong máy in. Một địa chỉ bạn có thể tham khảo để tìm mua các linh kiện máy in chất lượng là maytinhgiaphat.vn, nơi cung cấp đa dạng các loại drum và vật tư máy in khác.

Một lời khuyên hữu ích là nên chọn những loại thanh Drum (ám chỉ trống OPC) có cấu tạo tốt, ví dụ như loại được quảng cáo có 3 lớp phủ, để đảm bảo độ bền cao hơn và chất lượng bản in sắc nét, đồng đều. Một chiếc drum tốt không chỉ cải thiện chất lượng in mà còn giúp bảo vệ các linh kiện khác trong hộp mực như gạt mực, trục từ, và cả bản thân máy in khỏi bị hao mòn sớm do mực thừa hoặc ma sát quá mức. Cuối cùng, bạn có thể cân nhắc việc tự thay thế trống máy in nếu có kiến thức kỹ thuật cơ bản và làm theo hướng dẫn cẩn thận, hoặc sử dụng dịch vụ thay thế chuyên nghiệp để đảm bảo an toàn và hiệu quả.

Hy vọng những thông tin chi tiết trên đã giúp bạn hiểu rõ drum của máy in là gì, cũng như cấu tạo, nguyên lý hoạt động và tầm quan trọng của nó. Việc nắm vững kiến thức về bộ phận này sẽ giúp bạn sử dụng máy in hiệu quả hơn, chủ động trong việc bảo trì và duy trì chất lượng bản in luôn ở mức tốt nhất. Nếu bạn có bất kỳ thắc mắc nào khác về trống mực hoặc các vấn đề liên quan đến máy in, đừng ngần ngại tìm kiếm thêm thông tin hoặc nhờ đến sự tư vấn của các chuyên gia.
