Trong lĩnh vực máy tính, việc hiểu cách các số được biểu diễn là nền tảng để nắm vững kiến trúc máy tính chương 3 và cơ chế hoạt động của chúng. Đối với người dùng và những người làm việc với hệ thống máy tính, đặc biệt là lập trình viên và kỹ sư phần mềm, việc biết cách máy tính xử lý các con số không chỉ giúp tối ưu hóa hiệu suất mà còn đảm bảo tính chính xác của các phép tính phức tạp. Bài viết này của maytinhgiaphat.vn sẽ đi sâu vào cách máy tính biểu diễn số thực, từ những phương pháp cơ bản đến chuẩn IEEE 754 tiên tiến, cung cấp cái nhìn toàn diện và chuyên sâu về một trong những khía cạnh cốt lõi nhất của ngành khoa học máy tính.

Table of Contents

Nhu cầu Biểu Diễn Số Thực và Hạn Chế Ban Đầu

Trong quá trình phát triển máy tính, việc biểu diễn số không chỉ dừng lại ở số nguyên. Để giải quyết các bài toán khoa học, kỹ thuật, tài chính hay đồ họa, máy tính cần có khả năng xử lý các số có phần thập phân, tức là số thực. Ban đầu, các nhà khoa học máy tính đã tiếp cận vấn đề này bằng một ý tưởng đơn giản: chia số thực thành phần nguyên và phần thập phân để biểu diễn riêng lẻ.

Với một số thập phân như 123.37510, chúng ta có thể biểu diễn phần nguyên và phần thập phân trong hệ nhị phân. Phần nguyên 12310 có thể được chuyển đổi thành 0111 10112 trong 8 bit. Tương tự, phần thập phân 0.37510 có thể được biểu diễn thành 0.25 + 0.125 = 2^-2 + 2^-3, tương ứng với 0110 00002 trong 8 bit. Kết hợp lại, số 123.37510 sẽ là 0111 1011.0110 00002. Công thức khai triển tổng quát của một số thập phân trong hệ nhị phân là: xn-1 2^(n-1) + ... + x0 2^0 + x-1 2^(-1) + ... + x-m 2^(-m).

Tuy nhiên, phương pháp biểu diễn số thực cố định này nhanh chóng bộc lộ những hạn chế đáng kể khi đối mặt với các yêu cầu tính toán phức tạp hơn. Với một số lượng bit cố định (ví dụ 8 bit) cho phần nguyên và 8 bit cho phần thập phân, phạm vi các số có thể biểu diễn là rất giới hạn. Phần nguyên lớn nhất chỉ có thể đạt 255, trong khi phần thập phân nhỏ nhất có thể biểu diễn là 2^-8, tương đương khoảng 0.0039. Điều này có nghĩa là các số rất nhỏ (ví dụ 0.0001 hay 0.000001) hoặc các số rất lớn sẽ không thể được biểu diễn chính xác hoặc thậm chí không thể biểu diễn được.

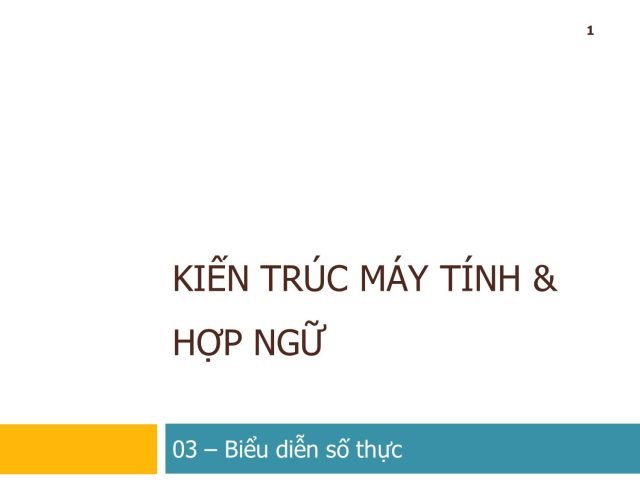

Kiến trúc máy tính chương 3: Biểu diễn số thực

Cách tiếp cận tăng số bit cho phần thập phân (ví dụ 16 bit) có thể cải thiện độ chính xác một chút (min = 2^-16 ~ 10^-5), nhưng lại không thực sự hiệu quả về mặt sử dụng tài nguyên. Nó vẫn còn nhiều hạn chế trong việc biểu diễn một dải rộng các số thực với độ chính xác cần thiết, đặc biệt là khi các số có bậc độ lớn khác nhau rất nhiều. Những hạn chế này đã thúc đẩy sự ra đời của một giải pháp tối ưu hơn: Số thực dấu chấm động (Floating Point Number), một chủ đề trọng tâm trong kiến trúc máy tính chương 3.

Xem Thêm Bài Viết:

Khái Niệm Số Thực Dấu Chấm Động và Vai Trò của Chuẩn Hóa

Ý tưởng đằng sau số thực dấu chấm động là khả năng “di chuyển” vị trí dấu chấm nhị phân, tương tự như cách chúng ta sử dụng ký hiệu khoa học (scientific notation) trong hệ thập phân (ví dụ: 1.23 x 10^5). Điều này cho phép máy tính biểu diễn một phạm vi số lớn hơn nhiều so với biểu diễn số cố định, mà không cần sử dụng quá nhiều bit.

Giả sử chúng ta có một số nhị phân rất nhỏ như X = 0.00000000000000112 (có 14 số 0 sau dấu chấm). Trong hệ thập phân, số này tương đương với (2^-15 + 2^-16). Nếu chúng ta cố gắng biểu diễn số này bằng phương pháp cố định với 8 bit phần thập phân, chúng ta sẽ không thể. Tuy nhiên, với ý tưởng dấu chấm động, chúng ta có thể viết lại X dưới dạng chuẩn hóa là 0.112 2^-14. Ở đây, chúng ta đã dịch chuyển dấu chấm sang phải 14 vị trí để có được phần định trị 0.112, và số mũ -14 sẽ “ghi nhớ” việc dịch chuyển này. Bằng cách này, thay vì phải dùng rất nhiều bit để biểu diễn các số 0 ở đầu, chúng ta chỉ cần một số bit cho phần định trị và một số bit cho số mũ.

Biểu diễn số thực trong kiến trúc máy tính

Trước khi một số được biểu diễn dưới dạng dấu chấm động, nó cần được chuẩn hóa về một dạng nhất định: ±1.F 2^E. Dạng này đảm bảo tính duy nhất của biểu diễn cho cùng một số và giúp đơn giản hóa các phép toán. Trong biểu thức ±1.F 2^E:

Dấu (Sign): Ký hiệu ± cho biết số là dương hay âm.
Phần Định trị (Significand/Mantissa): Là phần 1.F, trong đó F là phần thập phân không dấu. Chữ số 1 đứng trước dấu chấm nhị phân (binary point) được ngầm hiểu và không cần lưu trữ, tiết kiệm một bit.
Số Mũ (Exponent): Là E, cho biết số mũ của cơ số 2. Đây là yếu tố quyết định độ lớn của số.

Ví dụ về chuẩn hóa số thập phân:

Số thập phân +0.0937510. Chuyển sang nhị phân ta được 0.000112. Để chuẩn hóa về dạng 1.F 2^E, chúng ta dịch chuyển dấu chấm sang phải 4 vị trí, thu được 1.12 2^-4.
Số thập phân -5.2510. Chuyển sang nhị phân ta được -101.012. Dịch chuyển dấu chấm sang trái 2 vị trí, thu được -1.01012 2^2.

Quá trình chuẩn hóa này là bước cần thiết để đảm bảo rằng mọi số thực (trong phạm vi nhất định) đều có thể được biểu diễn một cách đồng nhất và hiệu quả trong bộ nhớ máy tính, tạo tiền đề cho việc hiểu sâu hơn về kiến trúc máy tính chương 3.

Chuẩn hóa số thập phân trong kiến trúc máy tính

Chuẩn IEEE 754: Nền Tảng Biểu Diễn Số Thực Hiện Đại

Để giải quyết vấn đề tương thích và đảm bảo tính nhất quán trong các phép tính số thực giữa các hệ thống máy tính khác nhau, một chuẩn chung đã được phát triển và áp dụng rộng rãi. Đó chính là chuẩn IEEE 754 (Institute of Electrical and Electronics Engineers Standard for Floating-Point Arithmetic), được giới thiệu lần đầu vào năm 1985 và sửa đổi vào năm 2008. Chuẩn này định nghĩa các định dạng và quy tắc cho việc biểu diễn và thực hiện các phép toán số học với số thực dấu chấm động, trở thành một phần không thể thiếu trong kiến trúc máy tính chương 3 hiện đại.

Các Dạng Biểu Diễn Chính của IEEE 754

Chuẩn IEEE 754 định nghĩa hai dạng biểu diễn chính, phổ biến nhất là:

Số chấm động chính xác đơn (Single-Precision Floating-Point Number): Sử dụng 32 bit để biểu diễn một số thực.
Số chấm động chính xác kép (Double-Precision Floating-Point Number): Sử dụng 64 bit để biểu diễn một số thực, cung cấp độ chính xác và phạm vi lớn hơn.

Cấu trúc của cả hai dạng đều bao gồm ba trường chính:

Bit Dấu (Sign Bit – S)

Trường Sign chỉ chiếm 1 bit. Bit này xác định dấu của số: 0 cho số dương và 1 cho số âm. Đây là cách đơn giản và trực quan để biểu diễn dấu của một số.

Số Mũ Quá K (Biased Exponent – E)

Trường Exponent chứa giá trị của số mũ E đã được “lệch” (biased). Thay vì biểu diễn số mũ trực tiếp (có thể là số âm), chuẩn IEEE 754 sử dụng một giá trị bias (K) để đảm bảo số mũ luôn là một số dương không dấu. Điều này giúp đơn giản hóa việc so sánh các số dấu chấm động và giúp các phép toán được thực hiện dễ dàng hơn.

Đối với chính xác đơn (32 bit): Trường Exponent có 8 bit. Giá trị bias K là 127. Do đó, số mũ thực tế e được tính bằng E - 127.
Đối với chính xác kép (64 bit): Trường Exponent có 11 bit. Giá trị bias K là 1023. Do đó, số mũ thực tế e được tính bằng E - 1023.

Việc sử dụng bias cho phép biểu diễn cả số mũ âm và dương mà không cần sử dụng bit dấu riêng cho số mũ. Các giá trị số mũ đặc biệt (tất cả bit 0 hoặc tất cả bit 1) được dành cho các trường hợp đặc biệt như số 0, vô cùng, hoặc NaN (Not a Number).

Phần Định Trị (Significand/Fraction – F)

Trường Significand (đôi khi còn gọi là Mantissa hoặc Fraction) chứa phần lẻ sau dấu chấm nhị phân của số đã chuẩn hóa. Với dạng chuẩn hóa ±1.F 2^E, chữ số 1 đứng trước dấu chấm nhị phân được ngầm hiểu (implicit leading bit) và không được lưu trữ trong trường Significand. Điều này giúp tăng thêm một bit độ chính xác cho phần định trị mà không cần thêm bit lưu trữ.

Đối với chính xác đơn (32 bit): Trường Significand có 23 bit. Khi kết hợp với bit 1 ngầm hiểu, nó tạo thành một định trị 24 bit.
Đối với chính xác kép (64 bit): Trường Significand có 52 bit. Khi kết hợp với bit 1 ngầm hiểu, nó tạo thành một định trị 53 bit.

Phần định trị càng dài thì độ chính xác của số thực càng cao, cho phép biểu diễn các số với nhiều chữ số có nghĩa hơn.

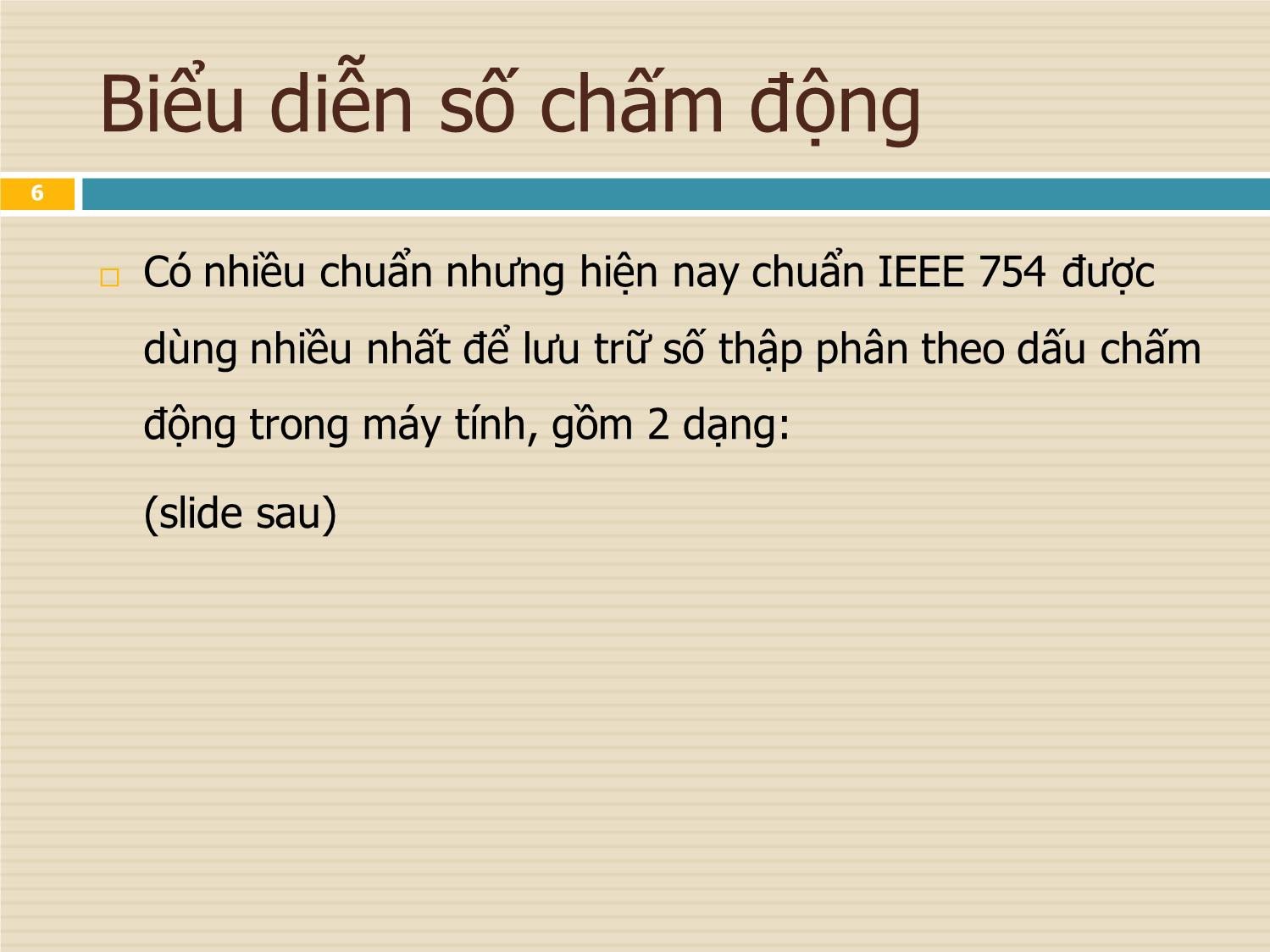

Cấu trúc biểu diễn số chấm động IEEE 754

Ví Dụ Chi Tiết Về Biểu Diễn Số Thực Với IEEE 754 (32 bit)

Để minh họa rõ hơn cách IEEE 754 hoạt động, chúng ta hãy thử biểu diễn số thập phân 123.375 sang dạng dấu chấm động chính xác đơn (32 bit). Đây là một ví dụ thực tiễn quan trọng trong việc tìm hiểu kiến trúc máy tính chương 3.

Bước 1: Xác định dấu của số.
Số 123.375 là số dương, vì vậy bit dấu (S) là 0.

Bước 2: Chuyển đổi phần nguyên và phần thập phân sang hệ nhị phân.

Phần nguyên: 12310 = 11110112
Phần thập phân: 0.37510 = 0.0112 (0.375 2 = 0.75 (0); 0.75 2 = 1.5 (1); 0.5 2 = 1.0 (1))
Ghép lại: 1111011.0112

Bước 3: Chuẩn hóa số về dạng 1.F 2^E.
Chúng ta dịch chuyển dấu chấm nhị phân sang trái 6 vị trí để có được chữ số 1 đầu tiên:
1.1110110112 2^6
Ở đây, E (số mũ thực tế) là 6.
Phần F (Significand) là 111011011 (23 bit).

Bước 4: Tính toán số mũ biased (biased exponent).
Đối với chính xác đơn, bias là 127.
Số mũ biased = Số mũ thực tế + bias = 6 + 127 = 133.
Chuyển 133 sang hệ nhị phân 8 bit: 13310 = 100001012.

Bước 5: Xây dựng trường Significand (phần định trị).
Phần định trị chuẩn hóa là 1.111011011. Chúng ta chỉ cần lấy phần F sau dấu chấm nhị phân, là 111011011. Vì trường Significand có 23 bit, chúng ta sẽ thêm các số 0 vào cuối để đủ 23 bit: 11101101100000000000000.

Bước 6: Ghép các phần lại để có biểu diễn IEEE 754 32 bit.

Sign: 0
Exponent (biased): 10000101
Significand: 11101101100000000000000

Kết quả biểu diễn 32 bit sẽ là:
0 10000101 11101101100000000000000

Các Trường Hợp Đặc Biệt trong IEEE 754

Ngoài việc biểu diễn các số thực thông thường, chuẩn IEEE 754 còn định nghĩa cách xử lý các giá trị đặc biệt để đảm bảo tính ổn định và khả năng xử lý lỗi trong các phép toán. Những trường hợp này cũng là một phần quan trọng của kiến trúc máy tính chương 3.

Số 0 (Zero): Có cả số dương 0 (+0) và số âm 0 (-0). Cả hai đều được biểu diễn bằng việc đặt tất cả các bit của Exponent và Significand là 0. Bit dấu sẽ xác định +0 hoặc -0.
Vô cùng (Infinity): Được biểu diễn khi tất cả các bit của Exponent là 1 và tất cả các bit của Significand là 0. Dấu của vô cùng (dương vô cùng hoặc âm vô cùng) được xác định bởi bit Sign. Ví dụ: phép chia một số dương cho 0 sẽ tạo ra dương vô cùng.
NaN (Not a Number): Được biểu diễn khi tất cả các bit của Exponent là 1 và Significand không phải là 0. NaN được dùng để biểu thị kết quả của các phép toán không hợp lệ, chẳng hạn như 0/0, căn bậc hai của một số âm, hoặc vô cùng trừ vô cùng. Có hai loại NaN: signaling NaN (sNaN) và quiet NaN (qNaN).
Số không chuẩn (Denormalized/Subnormal Numbers): Đây là các số rất nhỏ, gần với 0, mà không thể được biểu diễn ở dạng chuẩn hóa mà vẫn giữ được độ chính xác. Chúng được biểu diễn khi tất cả các bit của Exponent là 0 và Significand không phải là 0. Các số không chuẩn cho phép biểu diễn các giá trị nhỏ hơn giới hạn của số chuẩn hóa, ngăn chặn việc làm tròn số thành 0 quá sớm.

Ưu và Nhược Điểm của Biểu Diễn Dấu Chấm Động

Ưu điểm

Phạm vi rộng: Có khả năng biểu diễn một dải rất rộng các số, từ rất nhỏ đến rất lớn, điều mà biểu diễn số cố định không thể làm được.
Độ chính xác tương đối: Cung cấp độ chính xác cao cho các số có độ lớn khác nhau.
Chuẩn hóa: Chuẩn IEEE 754 đảm bảo tính nhất quán giữa các hệ thống và ngôn ngữ lập trình, giúp các chương trình chạy chính xác trên các nền tảng khác nhau.
Hiệu quả lưu trữ: So với việc phải sử dụng hàng trăm hoặc hàng nghìn bit để biểu diễn các số cực đoan bằng phương pháp cố định, dấu chấm động hiệu quả hơn nhiều.

Nhược điểm

Độ chính xác hữu hạn và sai số làm tròn: Đây là nhược điểm lớn nhất. Do số bit có hạn, nhiều số thực không thể được biểu diễn chính xác hoàn toàn. Điều này dẫn đến sai số làm tròn (rounding error), có thể tích lũy và gây ra kết quả không mong muốn trong các tính toán phức tạp hoặc lặp lại.
Phép toán phức tạp hơn: Các phép toán số học với số dấu chấm động (cộng, trừ, nhân, chia) phức tạp hơn và chậm hơn đáng kể so với các phép toán số nguyên, yêu cầu phần cứng chuyên dụng như FPU (Floating Point Unit).
Khó hiểu: Việc hiểu và làm việc với số dấu chấm động có thể phức tạp do các trường hợp đặc biệt (NaN, Infinity) và sai số làm tròn.

Các Phép Toán Số Học Với Số Dấu Chấm Động

Trong kiến trúc máy tính chương 3, việc thực hiện các phép toán số học với số dấu chấm động là một quá trình phức tạp hơn nhiều so với số nguyên. Các phép toán này thường được xử lý bởi một bộ xử lý chuyên dụng gọi là Bộ Xử lý Dấu Chấm Động (Floating Point Unit – FPU), đôi khi được tích hợp sẵn trong CPU.

Phép Cộng và Trừ

Phép cộng hoặc trừ hai số dấu chấm động bao gồm các bước chính sau:

Căn chỉnh số mũ (Exponent Alignment): Để cộng hoặc trừ, các số mũ của hai toán hạng phải giống nhau. Số có số mũ nhỏ hơn sẽ được dịch chuyển phần định trị sang phải cho đến khi số mũ của nó khớp với số mũ lớn hơn. Ví dụ, để cộng 1.01 2^5 và 1.10 2^3, số thứ hai sẽ được chuyển thành 0.0110 2^5.
Cộng/Trừ phần định trị (Mantissa Addition/Subtraction): Sau khi số mũ đã được căn chỉnh, các phần định trị sẽ được cộng hoặc trừ như số nguyên.
Chuẩn hóa kết quả (Result Normalization): Kết quả có thể không ở dạng chuẩn hóa (ví dụ: 2.F 2^E hoặc 0.F 2^E). Cần dịch chuyển dấu chấm và điều chỉnh số mũ cho đến khi kết quả về dạng 1.F 2^E.
Làm tròn (Rounding): Nếu kết quả có nhiều bit hơn khả năng biểu diễn của định dạng, nó sẽ được làm tròn theo một trong các quy tắc làm tròn được định nghĩa bởi IEEE 754 (ví dụ: làm tròn về số gần nhất, làm tròn về 0, làm tròn về dương vô cùng, làm tròn về âm vô cùng).

Phép Nhân và Chia

Phép nhân và chia đơn giản hơn một chút so với cộng và trừ:

Nhân/Chia phần định trị: Các phần định trị của hai toán hạng được nhân hoặc chia.
Cộng/Trừ số mũ: Các số mũ thực tế (không biased) của hai toán hạng được cộng (cho phép nhân) hoặc trừ (cho phép chia). Sau đó, kết quả số mũ được biased lại.
Xác định dấu: Dấu của kết quả được xác định bằng cách thực hiện phép XOR trên các bit dấu của hai toán hạng.
Chuẩn hóa và Làm tròn: Tương tự như phép cộng/trừ, kết quả cuối cùng cần được chuẩn hóa và làm tròn.

Ứng Dụng Thực Tiễn và Ảnh Hưởng Đến Hiệu Suất Hệ Thống

Việc biểu diễn và tính toán số thực dấu chấm động là cực kỳ quan trọng trong nhiều lĩnh vực:

Đồ họa Máy tính và Game: Để xử lý các tọa độ 3D, tính toán vật lý, hiệu ứng ánh sáng, và render hình ảnh, số dấu chấm động là không thể thiếu. Sai số nhỏ có thể dẫn đến hiện tượng “rung giật” (jitter) hoặc hiển thị không chính xác.
Khoa học và Kỹ thuật: Các mô phỏng khoa học (vật lý, hóa học, thiên văn), phân tích dữ liệu lớn, tính toán kỹ thuật (cầu đường, hàng không vũ trụ) đều đòi hỏi độ chính xác cao và phạm vi số lớn mà số dấu chấm động cung cấp.
Trí Tuệ Nhân Tạo (AI) và Học Máy (Machine Learning): Trong các thuật toán AI, đặc biệt là mạng nơ-ron, việc tính toán trọng số (weights) và độ dốc (gradients) liên quan đến hàng triệu phép toán dấu chấm động. Hiệu suất của các tác vụ này phụ thuộc rất lớn vào khả năng xử lý dấu chấm động của phần cứng.
Tài chính và Kinh tế: Mặc dù đôi khi sử dụng số nguyên cho các giao dịch tiền tệ để tránh sai số, các mô hình tài chính phức tạp, tính toán lãi suất, dự báo thị trường thường xuyên sử dụng số dấu chấm động.

Hiệu suất của các ứng dụng này phụ thuộc trực tiếp vào khả năng của FPU. Các CPU hiện đại thường có FPU mạnh mẽ, có thể thực hiện nhiều phép toán dấu chấm động song song (SIMD – Single Instruction, Multiple Data), ví dụ như các tập lệnh SSE, AVX của Intel/AMD hoặc NEON của ARM. Sự phát triển của các card đồ họa (GPU) với hàng nghìn lõi xử lý song song cũng đã cách mạng hóa các tính toán dấu chấm động, đặc biệt trong AI, khiến chúng trở thành những “siêu máy tính” cá nhân.

Tìm hiểu sâu về cách máy tính biểu diễn và xử lý số thực là một phần không thể thiếu của kiến trúc máy tính chương 3. Nó không chỉ cung cấp cái nhìn cơ bản về hoạt động bên trong của máy tính mà còn là chìa khóa để thiết kế các hệ thống hiệu quả và đáng tin cậy. Dù có những hạn chế về độ chính xác, chuẩn IEEE 754 đã trở thành nền tảng vững chắc cho mọi tính toán số thực hiện đại, giúp chúng ta xây dựng và vận hành các ứng dụng phức tạp trong thế giới số.

Câu hỏi thường gặp (FAQ)

Hỏi: Tại sao máy tính không dùng số thập phân trực tiếp mà phải chuyển sang nhị phân?

Đáp: Máy tính hoạt động dựa trên các tín hiệu điện tử ở hai trạng thái (có điện/không điện, on/off), được biểu diễn tự nhiên bằng hệ nhị phân (0 và 1). Việc sử dụng hệ nhị phân giúp đơn giản hóa thiết kế phần cứng, tăng tốc độ xử lý và giảm thiểu lỗi. Mọi dữ liệu, bao gồm cả số thập phân, đều phải được mã hóa thành nhị phân để máy tính có thể hiểu và xử lý.

Hỏi: Sai số làm tròn trong biểu diễn dấu chấm động có ảnh hưởng thế nào đến các ứng dụng?

Đáp: Sai số làm tròn, dù rất nhỏ trong một phép tính đơn lẻ, có thể tích lũy và trở nên đáng kể trong các chuỗi tính toán dài hoặc lặp đi lặp lại. Trong các ứng dụng khoa học, kỹ thuật, đồ họa hoặc tài chính, sai số này có thể dẫn đến kết quả không chính xác, mô phỏng không thực tế, hoặc thậm chí là lỗi phần mềm nghiêm trọng. Ví dụ, trong hệ thống tài chính, ngay cả một sai số nhỏ cũng có thể gây ra sự chênh lệch lớn về tiền bạc.

Hỏi: Biểu diễn số thực dấu chấm động 32 bit và 64 bit khác nhau như thế nào?

Đáp: Sự khác biệt chính nằm ở số lượng bit được sử dụng, từ đó ảnh hưởng đến phạm vi và độ chính xác. Dạng 32 bit (single-precision) sử dụng 1 bit dấu, 8 bit số mũ biased và 23 bit định trị. Dạng 64 bit (double-precision) sử dụng 1 bit dấu, 11 bit số mũ biased và 52 bit định trị. Dạng 64 bit có phạm vi số lớn hơn và độ chính xác cao hơn nhiều (có thể biểu diễn nhiều chữ số có nghĩa hơn) so với dạng 32 bit, nhưng cũng yêu cầu nhiều tài nguyên hơn cho việc lưu trữ và xử lý.

Kết thúc

Việc tìm hiểu về kiến trúc máy tính chương 3 và cụ thể là cách biểu diễn số thực là một hành trình khám phá sâu sắc vào nền tảng cốt lõi của máy tính. Từ những hạn chế của phương pháp cố định đến sự ra đời của chuẩn IEEE 754, chúng ta có thể thấy sự phát triển không ngừng của ngành khoa học máy tính nhằm giải quyết các thách thức về biểu diễn dữ liệu và tính toán. Hiểu rõ về dấu chấm động không chỉ giúp bạn nắm vững kiến thức chuyên môn mà còn là công cụ hữu ích để phân tích và tối ưu hóa hiệu suất của các hệ thống máy tính. Để khám phá thêm các tài liệu chuyên sâu và tìm kiếm các giải pháp máy tính tối ưu, hãy truy cập ngay maytinhgiaphat.vn.
