Máy phay mạch in PCB LPKF E44 là một giải pháp hiệu quả cho nhu cầu tạo mẫu và sản xuất mạch in số lượng nhỏ, đặc biệt phù hợp với các phòng thí nghiệm, cơ sở R&D và các đơn vị giáo dục tại Việt Nam. Thiết bị này nổi bật với kích thước nhỏ gọn, độ chính xác cao và phần mềm điều khiển chuyên nghiệp, giúp người dùng dễ dàng chuyển đổi từ thiết kế sang sản phẩm mạch in vật lý. Bài viết này sẽ cung cấp cái nhìn chi tiết về các tính năng và hiệu suất của máy phay mạch LPKF E44.

Table of Contents

Đánh giá chi tiết LPKF E44: Thiết kế nhỏ gọn, hiệu năng mạnh mẽ

Máy phay mạch in PCB LPKF ProtoMat E44 được thiết kế tối ưu cho các ứng dụng phay cấu trúc trên vật liệu bảng mạch phủ đồng, khoan lỗ via, lỗ cắm linh kiện, hoặc tách các bo mạch riêng lẻ từ một tấm lớn. Ưu điểm của dòng máy phay CNC mini này thể hiện rõ rệt khi cần sản xuất số lượng ít hoặc sử dụng không thường xuyên, chẳng hạn như trong giai đoạn nghiên cứu và phát triển sản phẩm. Mặc dù có giá thành hợp lý, LPKF E44 vẫn đảm bảo độ chính xác tương đương với các hệ thống ProtoMat S-series cao cấp hơn, tuy nhiên được tinh giản để tập trung vào các chức năng thiết yếu.

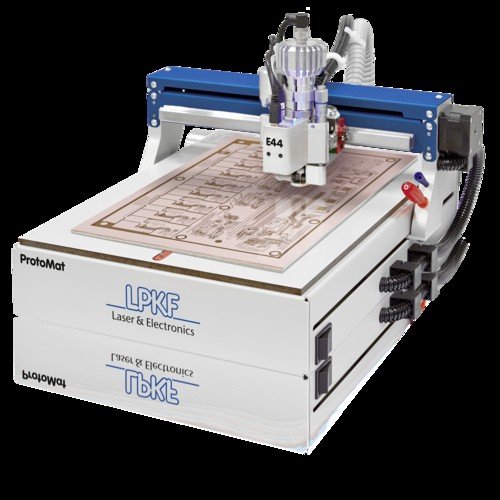

Máy phay mạch in PCB LPKF ProtoMat E44 với thiết kế nhỏ gọn, chuyên dụng cho tạo mẫu mạch in.

Trái tim của máy làm mạch in prototyp này là trục quay mạnh mẽ với tốc độ lên đến 40.000 vòng/phút, cho phép thực hiện các đường phay mịn và chi tiết. Việc thay đổi công cụ được thực hiện thủ công, nhưng hệ thống được trang bị mâm cặp kẹp với vít micromet, giúp điều chỉnh độ cao của dụng cụ một cách chính xác. Điều này rất quan trọng để đảm bảo chiều sâu phay đồng nhất trên toàn bộ bề mặt bo mạch pcb.

Phần mềm LPKF CircuitPro CAM: Hỗ trợ đắc lực cho gia công PCB

Đi kèm với máy phay mạch in PCB LPKF E44 là phần mềm LPKF CircuitPro CAM, một công cụ mạnh mẽ giúp đơn giản hóa quá trình chuẩn bị và thực hiện gia công. Phần mềm này cung cấp giao diện trực quan, cho phép người dùng truy cập và tùy chỉnh toàn diện các thông số quy trình như tốc độ cắt, tốc độ trục chính, và đường chạy dao. Một thư viện thông số phong phú cho nhiều loại vật liệu phổ biến như FR4, CEM-1, cũng được tích hợp sẵn, hỗ trợ đáng kể cho người vận hành, đặc biệt là những người mới làm quen với thiết bị tạo mẫu PCB.

Phần mềm này không chỉ giúp nhập các định dạng file thiết kế mạch in tiêu chuẩn (ví dụ: Gerber, Excellon) một cách dễ dàng mà còn tối ưu hóa các đường chạy dao để đảm bảo hiệu quả và chất lượng sản phẩm cuối cùng. Khả năng mô phỏng quá trình phay cũng là một điểm cộng, giúp người dùng kiểm tra và phát hiện lỗi tiềm ẩn trước khi tiến hành gia công thực tế trên máy phay mạch.

Xem Thêm Bài Viết:

Hệ thống camera giám sát: Tăng độ chính xác cho PCB 2 lớp

Một trong những tính năng nổi bật của máy phay mạch in PCB LPKF E44 là hệ thống camera giám sát tích hợp. Camera này đóng vai trò quan trọng trong việc tăng cường độ chính xác định vị, đặc biệt khi gia công các bo mạch hai lớp. Chức năng đo lường của camera giúp ProtoMat E44 thiết lập các kênh định tuyến (routing channels) một cách dễ dàng và chính xác hơn. Sau quá trình đo, phần mềm của máy sẽ tự động tính toán và hướng dẫn người dùng các cài đặt tối ưu để đảm bảo sự thẳng hàng giữa hai mặt mạch.

Hệ thống thanh ghi (registration system) là không thể thiếu để xử lý PCB hai mặt. Chúng giữ cho các bảng mạch in đã được gia công một mặt được cố định chắc chắn, ngay cả sau khi lật lại để cấu trúc mặt thứ hai. Với E44, camera hỗ trợ định vị bằng cách nhận dạng các điểm đánh dấu (fiducials) hoặc các cấu trúc hình học đặc biệt trên bề mặt PCB và tự động căn chỉnh quy trình gia công theo các điểm này. Với độ phân giải dưới 1 μm, độ lặp lại ± 5 μm và độ chính xác trong hệ thống lỗ lắp ± 20 μm, máy phay mạch điện tử này đáp ứng tốt các yêu cầu khắt khe cho việc sản xuất mạch in một hoặc hai lớp chất lượng cao.

Cận cảnh đầu phay và hệ thống camera của máy phay mạch LPKF E44 đang gia công PCB.

Thông số kỹ thuật chi tiết máy phay mạch LPKF ProtoMat E44

Máy phay mạch in PCB LPKF ProtoMat E44 được chế tạo tại Slovenia (EU), có khu vực làm việc là 229x305x5mm, phù hợp với các kích thước phôi mạch phổ biến. Máy hoạt động với dải điện áp rộng 100-240V, tần số 50-60Hz và công suất tiêu thụ 120W. Động cơ trục chính tốc độ cao có thể điều chỉnh linh hoạt từ 10.000 đến 40.000 vòng/phút, đi kèm hệ thống camera nhận dạng điểm chuẩn và phần mềm LPKF Circuit Pro PM tiên tiến. Để tìm hiểu thêm về các dòng máy tương tự hoặc các giải pháp về thiết bị điện tử, bạn có thể tham khảo tại maytinhgiaphat.vn.

Máy hút bụi chuyên dụng cho dòng ProtoMat LPKF, sản xuất tại Canada, cũng là một phụ kiện quan trọng. Với nguồn điện 230V, công suất 800W, máy hút bụi này có đầy đủ bộ lọc, khả năng khởi động tự động và được điều khiển bằng phần mềm, tương thích với bàn chân không giúp giữ sạch khu vực làm việc và bảo vệ sức khỏe người vận hành máy gia công pcb. Bộ phụ kiện đi kèm máy phay LPKF ProtoMat E44, xuất xứ từ Đức và Việt Nam, bao gồm các tấm lót khoan, tấm phíp FR4 một mặt và hai mặt, cuộn băng dính đặc biệt và dụng cụ làm sạch bản mạch.

Bộ mũi khoan và phay cơ bản đi kèm rất đa dạng, sản xuất tại Đức, bao gồm nhiều loại như Universal Cutter, Micro Cutter, End Mill với các đường kính khác nhau (0.1mm đến 2.0mm), Contour Router và Spiral Drill (từ 0.4mm đến 3.0mm). Sự đa dạng này đảm bảo người dùng có thể thực hiện nhiều tác vụ khác nhau trên máy khắc mạch pcb, từ việc tạo đường mạch siêu nhỏ đến khoan lỗ và cắt định hình bo mạch.

Trải nghiệm thực tế và ứng dụng của máy phay LPKF E44

Thông qua các video thực tế và phản hồi từ người dùng, có thể thấy máy phay mạch in PCB LPKF E44 hoạt động ổn định và mang lại kết quả chính xác. Quá trình từ việc nhập file thiết kế, cài đặt thông số trên phần mềm CircuitPro CAM, đến khi máy thực hiện phay và khoan diễn ra khá trực quan và dễ dàng. Người dùng có thể quan sát trực tiếp quá trình đầu phay di chuyển, tạo ra các đường mạch và lỗ khoan theo đúng thiết kế. Hệ thống camera thực sự hữu ích trong việc căn chỉnh cho các bo mạch hai lớp, giúp tiết kiệm thời gian và giảm thiểu sai sót.

Máy phay mạch này đặc biệt hữu ích cho việc tạo mẫu nhanh (rapid prototyping), cho phép các kỹ sư điện tử, nhà nghiên cứu kiểm tra và sửa đổi thiết kế của mình một cách nhanh chóng mà không cần phải chờ đợi gia công từ các đơn vị bên ngoài. Điều này đẩy nhanh đáng kể chu kỳ phát triển sản phẩm và khuyến khích sự đổi mới. Với các trường đại học và cơ sở đào tạo, LPKF E44 là một công cụ giảng dạy thực hành tuyệt vời, giúp sinh viên hiểu rõ hơn về quy trình sản xuất mạch in pcb.

Tóm lại, máy phay mạch in PCB LPKF E44 là một sự đầu tư đáng giá cho các cá nhân và tổ chức có nhu cầu tạo mẫu mạch in nhanh chóng, chính xác với số lượng nhỏ. Với thiết kế nhỏ gọn, phần mềm mạnh mẽ và các tính năng hỗ trợ thông minh như hệ thống camera, LPKF E44 đáp ứng tốt các yêu cầu từ cơ bản đến nâng cao trong lĩnh vực phát triển và sản xuất mạch điện tử tại thị trường Việt Nam.
