Máy in laser là thiết bị văn phòng phổ biến không thể thiếu trong kỷ nguyên số, nổi bật với tốc độ và chất lượng bản in vượt trội. Để hiểu rõ hơn về cách hoạt động kỳ diệu này, chúng ta cần đi sâu vào cấu tạo và nguyên lý máy in laser. Bài viết này cung cấp một tài liệu máy in laser toàn tập, giúp bạn nắm vững các khối chức năng chính và quy trình vận hành, từ đó dễ dàng sử dụng, bảo trì hoặc thậm chí khắc phục những sự cố cơ bản.

Table of Contents

Nguyên lý Hoạt Động Chung Của Máy In Laser

Công nghệ in laser dựa trên nguyên lý điện tĩnh (electrostastic) để chuyển mực (dạng bột) lên giấy và sau đó cố định lại bằng nhiệt và áp lực. Khác với máy in phun sử dụng mực lỏng và đầu phun, máy in laser sử dụng tia laser để tạo ra hình ảnh trên một trống cảm quang (photoreceptive drum), sau đó hút mực bột vào các vùng được chiếu sáng này và cuối cùng chuyển mực sang giấy.

Quá trình này diễn ra qua nhiều bước phức tạp nhưng được phối hợp nhịp nhàng giữa các khối chức năng riêng biệt. Việc hiểu rõ cấu tạo máy in laser và cách các bộ phận này tương tác sẽ giúp bạn có cái nhìn toàn diện về công nghệ in ấn hiện đại này.

Máy in laser HP LaserJet 1300, một ví dụ về thiết bị in sử dụng công nghệ laser

Các Khối Chức Năng Chính Của Máy In Laser

Một máy in laser là sự kết hợp tinh vi của nhiều bộ phận, được chia thành các khối chức năng chính, mỗi khối đảm nhận một vai trò cụ thể trong chuỗi hoạt động tạo ra bản in. Sự phối hợp giữa chúng được điều khiển bởi bộ xử lý trung tâm.

Sơ đồ khối minh họa cấu tạo và mối liên hệ giữa các bộ phận chính của máy in laser

Xem Thêm Bài Viết:

Khối Nguồn (Power Block)

Khối nguồn có vai trò như trái tim cung cấp năng lượng cho toàn bộ máy in laser. Chức năng chính của nó là chuyển đổi nguồn điện xoay chiều (AC) từ lưới điện dân dụng thành các mức điện áp một chiều (DC) ổn định, đã được lọc nhiễu cẩn thận để cung cấp cho tất cả các mạch điện tử và motor trong máy.

Bên cạnh việc cung cấp nguồn DC thông thường, khối nguồn còn có nhiệm vụ tạo ra điện áp cao (cao áp) theo sự điều khiển của khối điều khiển. Cao áp này cực kỳ quan trọng trong quá trình tạo bản in, dùng để nạp tĩnh điện cho trống cảm quang và cho giấy. Ở một số thiết bị in phức tạp hơn như máy photocopy, cao áp còn có thể được sử dụng cho mục đích tách giấy sau khi mực đã được chuyển. Hầu hết các khối nguồn trong máy in laser hiện đại đều sử dụng công nghệ nguồn ngắt mở (switching power supply) vì hiệu suất cao và kích thước nhỏ gọn.

Khối Data (Giao Tiếp)

Khối Data, hay còn gọi là khối giao tiếp, là cầu nối liên lạc giữa máy tính (PC) và máy in laser. Chức năng chính của nó là nhận và xử lý dữ liệu cũng như lệnh in từ PC gửi sang.

Đối với các dòng máy in laser đời cũ hơn như HP4L, 5L, 6L hay máy kim Epson, kết nối thường sử dụng cổng song song (Parallel – LPT). Các máy in laser đời mới hơn như Canon LBP2900, HP LaserJet Pro thường dùng cổng USB (Universal Serial Bus) tiện lợi hơn. Dữ liệu nhận được bao gồm các lệnh điều khiển (kiểm tra trạng thái máy, nạp giấy…) và dữ liệu hình ảnh bản in. Dữ liệu hình ảnh là một chuỗi nhị phân thể hiện mức độ đậm nhạt (cấp độ xám) của từng điểm ảnh. Khối Data sẽ xử lý chuỗi nhị phân này và chuyển đổi nó thành tín hiệu điện áp tương tự (analog). Tín hiệu analog này sau đó được gửi đến khối quang để điều khiển cường độ phát xạ của tia laser, từ đó quyết định điểm nào trên trống sẽ được chiếu sáng mạnh hay yếu.

Khối Quang (Optical Block)

Khối quang, thường được gọi là bộ phận laser scanner, là nơi “vẽ” hình ảnh lên trống cảm quang. Đầu vào của khối này bao gồm tín hiệu điều khiển tốc độ quay của motor lệch tia (thường là motor đa giác) và tín hiệu điện áp điều khiển cường độ laser từ khối Data.

Dựa trên tín hiệu điều khiển cường độ, diode laser sẽ phát ra tia laser với mức năng lượng tương ứng. Hệ thống gương và thấu kính phức tạp sẽ điều hướng tia laser này quét qua lại trên toàn bộ chiều dài của trống cảm quang. Mục đích của việc chiếu tia laser là làm suy giảm hoặc triệt tiêu tĩnh điện tại những điểm ảnh cụ thể trên bề mặt trống. Quá trình này tạo ra một “hình ảnh tĩnh điện” tiềm ẩn (latent image) trên trống, sẵn sàng cho bước tiếp theo là hút mực.

Khối Sấy (Fuser Block)

Khối sấy là bộ phận cuối cùng nhưng cực kỳ quan trọng trong quy trình in ấn, có nhiệm vụ cố định vĩnh viễn mực bột lên giấy. Khối sấy thực hiện hai chức năng chính: tạo nhiệt độ cao để nung chảy mực và tạo lực ép để ép mực đã chảy thấm sâu vào sợi giấy.

Nhiệt độ cần thiết (khoảng 180-200°C tùy máy, ví dụ HP5L/6L khoảng 182°C, Canon LBP khoảng 183°C) thường được tạo ra bởi thanh điện trở hoặc đèn halogen. Lực ép được tạo ra giữa hai trục lăn (thường là trục sấy và trục ép) nén chặt vào nhau nhờ hệ thống lò xo. Giấy đi qua khe hẹp giữa hai trục này dưới tác động của nhiệt và áp lực. Sau khi mực được cố định, hệ thống trục lăn cũng đồng thời tạo lực kéo để đẩy giấy ra khỏi máy. Khối sấy nhận lệnh hoạt động từ khối điều khiển và ngược lại, gửi tín hiệu phản hồi về trạng thái nhiệt độ và giấy (qua các cảm biến nhiệt, cảm biến giấy) để khối điều khiển kịp thời dừng máy nếu có sự cố như quá nhiệt hoặc kẹt giấy.

Khối Cơ (Mechanical Block)

Khối cơ bao gồm hệ thống bánh răng, trục lăn và motor, đảm bảo giấy di chuyển chính xác qua các giai đoạn của quá trình in. Khối này thực hiện các hành trình chính sau:

Nạp giấy: Kéo một tờ giấy từ khay vào bên trong máy in laser.
Kéo giấy di chuyển: Đảm bảo giấy đi đúng đường dẫn, tiếp xúc với trống cảm quang tại thời điểm thích hợp để nhận mực, và sau đó đi vào khối sấy.
Đẩy giấy ra: Đưa tờ giấy đã in hoàn chỉnh ra khỏi máy và xếp vào khay giấy ra.

Toàn bộ hệ thống cơ học này được vận hành chủ yếu bởi một motor chính, thường gọi là motor capstan. Motor này được điều khiển bởi lệnh hành trình từ khối điều khiển. Các cảm biến trong đường đi của giấy cũng liên tục gửi tín hiệu phản hồi về khối điều khiển, giúp máy biết khi nào giấy bắt đầu được nạp, khi nào đi qua trống, khi nào vào sấy và khi nào ra khỏi máy. Nhờ các tín hiệu này, khối điều khiển có thể thực hiện các hành động phù hợp như lặp lại động tác nạp giấy nếu trượt, dừng in và báo lỗi nếu kẹt giấy hoặc hết giấy.

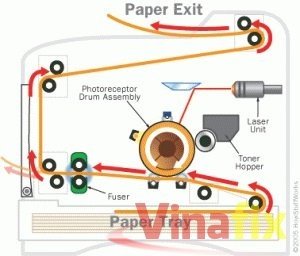

Hình ảnh minh họa chi tiết đường đi của tờ giấy qua các bộ phận chính trong quá trình in của máy in laser

Khối Điều Khiển (Control Block)

Khối điều khiển, thường chứa bộ vi xử lý (MCU), đóng vai trò là “bộ não” điều phối mọi hoạt động của máy in laser. Nó hoạt động theo phương thức điều khiển tùy động (servo), nghĩa là liên tục điều chỉnh hành vi dựa trên các tín hiệu phản hồi nhận được từ các khối khác.

Đầu vào của khối điều khiển bao gồm lệnh và dữ liệu từ PC (nhận qua khối Data), cũng như các tín hiệu phản hồi về trạng thái từ tất cả các khối còn lại (trạng thái cửa, kẹt giấy, nhiệt độ sấy, vị trí cơ khí, trạng thái mạch quang…). Dựa trên các thông tin này, khối điều khiển sẽ đưa ra các lệnh đầu ra tương ứng: thông báo trạng thái máy cho PC, điều khiển khối Data giải mã dữ liệu, kích hoạt khối Nguồn tạo cao áp, điều khiển motor capstan (khối Cơ), cấp nguồn cho khối Sấy, điều khiển motor lệch tia và bật/tắt diode laser (khối Quang). Khi tất cả các điều kiện sẵn sàng, khối điều khiển sẽ gửi tín hiệu “Ready” đến các khối khác, báo hiệu máy đã sẵn sàng nhận lệnh in.

Quy Trình Khởi Động Chi Tiết Của Máy In Laser

Sau khi tìm hiểu cấu tạo máy in laser và chức năng của từng khối, chúng ta sẽ cùng xem xét quy trình mà máy thực hiện ngay khi được bật nguồn. Quá trình khởi động này là một loạt các bước tự kiểm tra để đảm bảo tất cả các bộ phận đều sẵn sàng hoạt động.

Kiểm tra Tổng Thể Ban Đầu

Ngay khi máy in laser được cấp điện (bật công tắc nguồn hoặc cắm dây nguồn đối với một số dòng máy không có công tắc vật lý như HP4L/5L/6L), mạch điều khiển (sử dụng MCU) sẽ bắt đầu quy trình kiểm tra tự động. Mục đích là để xác định tình trạng hiện tại của máy và phát hiện sớm các lỗi cơ bản có thể ngăn cản quá trình in.

Kiểm tra Trạng thái Cửa

Bước kiểm tra đầu tiên thường là xác định trạng thái của các cửa trên máy in laser. Các cửa này (không bao gồm khay giấy) là nơi người dùng hoặc kỹ thuật viên thường xuyên thao tác để thay hộp mực, kiểm tra hoặc lấy giấy bị kẹt, hoặc vệ sinh bên trong.

Máy in laser thường có từ 1 đến 2 cửa. Cửa trước cho phép tiếp cận hộp mực và đường tải giấy ban đầu. Cửa sau thường cho phép tiếp cận đường thoát giấy sau khi qua lô sấy, nơi giấy hay bị kẹt nhất. Ngoài chức năng tiện lợi cho người dùng, các cửa còn giúp che chắn khoang in, ngăn ánh sáng ngoài gây nhiễu cho tia laser. Mỗi cửa đều được trang bị một công tắc (cơ khí hoặc quang điện). Khi cửa đóng đúng cách, công tắc sẽ gửi tín hiệu về mạch điều khiển. Nếu bất kỳ cửa nào bị mở hoặc công tắc bị hỏng, mạch điều khiển sẽ nhận định đây là lỗi và máy sẽ không tiếp tục quy trình khởi động hoặc báo đèn lỗi (tùy máy in laser cụ thể). Đối với mục đích kiểm tra, kỹ thuật viên có thể cần tạm thời tác động vào công tắc cửa để máy hiểu là cửa đang đóng dù đang mở. Nếu tất cả cửa đều đóng và công tắc hoạt động tốt, máy sẽ chuyển sang bước kiểm tra tiếp theo.

Kiểm tra Trạng thái Cơ

Sau khi xác nhận trạng thái cửa, máy in laser sẽ kiểm tra trạng thái của hệ thống cơ khí. Mục đích của bước này là đảm bảo không có vật cản, đặc biệt là giấy bị kẹt, trong đường đi của giấy.

Việc kiểm tra này được thực hiện thông qua các cảm biến (sensor) đặt tại các vị trí quan trọng trên đường tải giấy: cảm biến đường nạp (thường ở khu vực bánh ép nạp giấy), cảm biến đường tải (giữa đường đi, gần hộp mực), và cảm biến đầu ra (sau lô sấy). Các cảm biến này thường là loại quang điện; khi giấy đi qua hoặc bị kẹt đè lên, chúng sẽ thay đổi trạng thái và báo tín hiệu về khối điều khiển. Nếu tất cả các cảm biến đều thông thoáng, không bị giấy đè hoặc kẹt, trạng thái cơ được coi là tốt. Mạch điều khiển sẽ ra lệnh cho motor capstan quay một vòng ngắn để kiểm tra hoạt động trơn tru của hệ thống bánh răng và trục lăn. Nếu có dù chỉ một cảm biến báo lỗi (do giấy kẹt), mạch điều khiển sẽ dừng quy trình khởi động, không bật motor capstan và hiển thị đèn báo lỗi cho người dùng biết. Việc nhận biết ý nghĩa của đèn báo lỗi ở từng dòng máy in laser cụ thể có thể tham khảo trong sách hướng dẫn sử dụng hoặc website của nhà sản xuất.

Kiểm tra Trạng thái Sấy

Kiểm tra trạng thái khối sấy là bước cần thiết để đảm bảo bộ phận phát nhiệt và cảm biến nhiệt hoạt động chính xác, sẵn sàng đạt được nhiệt độ cần thiết để làm nóng chảy mực. Việc này được thực hiện thông qua cảm biến nhiệt (thường là thermistor) gắn ở lô sấy.

Cảm biến này có thể tỳ trực tiếp vào trục ép (đối với máy dùng đèn nhiệt) hoặc dán lên thanh điện trở phát nhiệt hoặc nằm trong áo sấy. Điện trở của cảm biến nhiệt thay đổi theo nhiệt độ (nóng thì điện trở giảm, nguội thì tăng). Mạch điều khiển sẽ đo giá trị điện trở này để xác định nhiệt độ hiện tại của lô sấy. Nếu giá trị điện trở nằm trong dải cho phép khi máy đang nguội (hoặc sau khi bật nguồn một thời gian ngắn), bộ phận phát nhiệt và cảm biến được coi là tốt. Nếu cảm biến hoặc bộ phận phát nhiệt bị hỏng, giá trị điện trở sẽ bất thường và máy sẽ báo lỗi. Bước kiểm tra này, cùng với kiểm tra cửa và cơ, là những kiểm tra cơ bản và quan trọng nhất, thường đủ để đưa các máy in laser đời cũ vào trạng thái Ready nếu mọi thứ đều tốt.

Kiểm tra Trạng thái Mạch Quang (Scanner)

Bước kiểm tra trạng thái mạch quang, hay bộ phận scanner laser, là phổ biến hơn ở các dòng máy in laser đời mới (như Canon LBP2900, Samsung, HP5000…). Quá trình này kiểm tra sự hoạt động cơ bản của motor lệch tia và diode laser.

Khi lệnh kiểm tra được đưa ra, motor lệch tia trong hộp quang sẽ quay (có thể nghe thấy tiếng “rít” nhẹ), và mạch điều khiển sẽ nhận tín hiệu phản hồi từ IC điều khiển motor đó. Một số máy còn có cơ chế lá che bảo vệ diode laser; khi cửa được đóng, một mấu nhựa sẽ đẩy lá che này ra, cho phép tia laser hoạt động. Tín hiệu từ công tắc cửa cũng có thể liên quan đến việc kiểm tra này. Tuy nhiên, điểm quan trọng cần lưu ý là bước kiểm tra mạch quang trong quy trình khởi động chỉ xác minh rằng các bộ phận có hoạt động ở mức cơ bản (motor quay, diode có thể bật), chứ không kiểm tra chất lượng phát xạ của tia laser, tình trạng gương/kính có bị bẩn/mốc hay không – những yếu tố ảnh hưởng trực tiếp đến chất lượng bản in. Các máy in laser đời cũ hơn thường không thực hiện bước kiểm tra mạch quang tự động này khi khởi động.

Bên cạnh các kiểm tra chức năng kể trên (cửa, cơ, sấy, quang), mạch bảo vệ trong khối nguồn cũng liên tục giám sát các điều kiện bất thường như quá dòng (OCP – Over Current Protection) hoặc quá áp (OVP – Over Voltage Protection). Nếu phát hiện sự cố này, khối nguồn sẽ tự động ngắt để bảo vệ các linh kiện.

Sau khi hoàn thành thành công tất cả các bước kiểm tra cần thiết, mạch điều khiển sẽ đưa máy in laser vào trạng thái “Ready”. Điều này báo hiệu rằng máy đã sẵn sàng nhận lệnh in từ máy tính và bắt đầu quá trình tạo bản in. Mặc dù khối Data nhận và giải mã dữ liệu in, quy trình khởi động chủ yếu tập trung vào việc đảm bảo các bộ phận vật lý và cơ bản sẵn sàng vận hành, chứ không kiểm tra khả năng xử lý dữ liệu in của khối Data. Do đó, như nhận xét trong tài liệu gốc, một chiếc máy in laser vẫn có thể báo Ready ngay cả khi khối Data gặp sự cố, bởi vì sự kiểm tra này tập trung vào sự vận hành cơ bản chứ không phải khả năng xử lý dữ liệu cụ thể. Việc hiểu rõ các quy trình kiểm tra và các khối chức năng giúp người dùng có cái nhìn tổng quan về hoạt động của máy in laser và nhận diện các sự cố ban đầu. Để tìm hiểu sâu hơn về các giải pháp kỹ thuật hoặc cần hỗ trợ chuyên nghiệp, quý độc giả có thể truy cập maytinhgiaphat.vn.

Kết Luận

Như vậy, tài liệu máy in laser toàn tập này đã cung cấp cái nhìn chi tiết về cấu tạo máy in laser và nguyên lý máy in laser, từ các khối chức năng chính như nguồn, data, quang, sấy, cơ, điều khiển cho đến quy trình khởi động với các bước tự kiểm tra phức tạp. Mỗi khối đóng một vai trò không thể thiếu, phối hợp nhịp nhàng dưới sự điều khiển của bộ xử lý trung tâm để tạo ra bản in chất lượng cao một cách nhanh chóng. Nắm vững kiến thức về các bộ phận và cách chúng hoạt động không chỉ giúp bạn sử dụng máy hiệu quả hơn mà còn hỗ trợ đắc lực trong việc nhận diện, xử lý các vấn đề thường gặp, và hiểu được sự phức tạp đằng sau chiếc máy in quen thuộc hàng ngày.
